使用 DDEDIT 命令编辑尺寸标注

使用 DDEDIT 命令编辑尺寸标注

DDEDIT 命令用于为尺寸标注文字/值添加前缀或后缀，或指定新的尺寸标注值。你还可以使用 DDEDIT 命令编辑图形的单行和多行注释。你将在本章后面学习添加注释。下面讨论使用 DDEDIT 命令编辑尺寸标注文字/值的方法：

编辑尺寸标注文字/值

1. 在命令行窗口中输入 DDEDIT，然后按 Enter 键。系统提示你选择要编辑的注释对象。

选择注释对象或 [放弃(U) 模式(M)]:

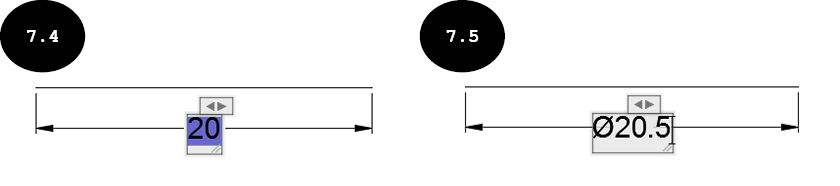

2. 单击要编辑的尺寸标注文字或注释。所选尺寸标注文字或注释出现在编辑框中，参见图 7.4。你将在本章后面学习添加注释。
3. 在编辑框中输入新的尺寸标注文字/值。你也可以为尺寸标注文字/值添加前缀或后缀，参见图 7.5。例如，要为线性直径标注添加直径符号，请输入 %%c 后跟直径值。
4. 在绘图区域中任意位置单击。所选尺寸标注的尺寸标注文字/值被更改或被新的尺寸标注文字/值替代。
