绘制椭圆弧

绘制椭圆弧

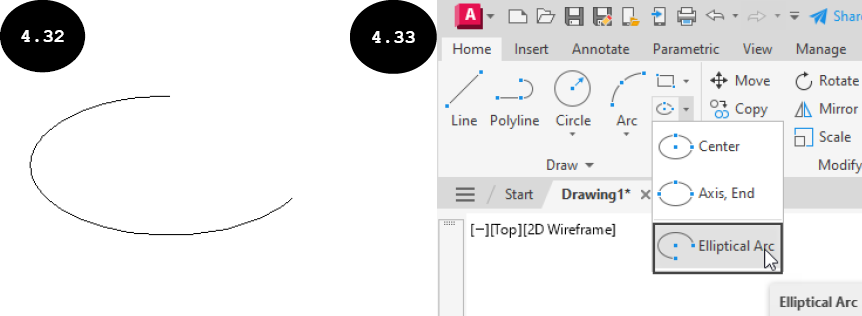

除了绘制椭圆外，您还可以绘制椭圆弧，参见图 4.32。您可以使用“椭圆”弹出工具栏中的“椭圆弧”工具绘制椭圆弧，参见图 4.33。您也可以在“命令行”窗口中输入 EL，然后输入 A 来激活此工具。绘制椭圆弧的方法讨论如下：

1. 调用“椭圆”弹出工具栏，然后单击“椭圆弧”工具，参见图 4.33。或者，在“命令行”窗口中输入 EL，然后按 Enter 键。接下来，输入 A，然后按 Enter 键以激活“椭圆弧”工具。

指定椭圆弧的轴端点或 [中心点(C)]:

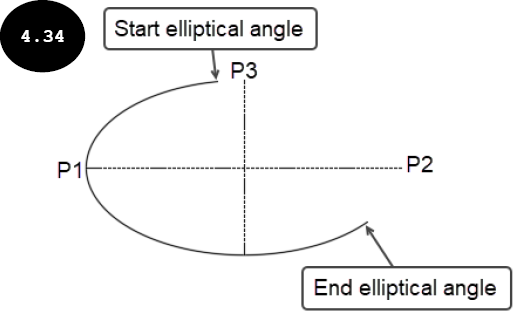

2. 指定椭圆弧轴的起点 (P1)，参见图 4.34。系统提示您指定椭圆弧轴的端点。

指定轴的另一个端点:

3. 指定椭圆弧轴的端点 (P2)，参见图 4.34。系统提示您指定另一条轴的距离。

指定另一条半轴长度或 [旋转(R)]:

4. 沿顺时针或逆时针方向将光标移动一段距离。绘图区中会出现假想椭圆的预览。接下来，指定一个点 (P3) 以定义另一条轴的长度，参见图 4.34。系统提示您指定椭圆弧的起始角度。

指定起始角度或 [参数(P)]:

5. 沿顺时针或逆时针方向移动光标，然后指定椭圆弧的起始角度，参见图 4.34。系统提示您指定椭圆弧的终止角度。

指定终止角度或 [参数(P) 包含角度(I)]:

6. 沿顺时针或逆时针方向移动光标，然后指定椭圆弧的终止角度，参见图 4.34。椭圆弧即在绘图区中创建完成。
