替代尺寸样式

替代尺寸样式

除了创建新尺寸样式和修改现有尺寸样式外，您还可以定义替代或更改现有尺寸样式的特定参数。大多数情况下，整个图形中使用相同的尺寸样式。但是，有时您可能需要对某些尺寸参数/设置进行小的更改，而不改变整个尺寸样式。在这种情况下，您可以使用尺寸样式替代。例如，您可以通过替代分配给父尺寸样式的颜色，为尺寸界线指定不同的颜色。创建尺寸样式替代后，会创建一个子尺寸样式，它与其父/原始尺寸样式不同。当您为任何尺寸参数创建替代时，原始/父尺寸样式将保持不变，颜色的新值将存储在 DIMCLRE 系统变量中。请注意，您应用的所有尺寸都包含替代，直到您删除替代或将另一个样式设置为当前尺寸样式。

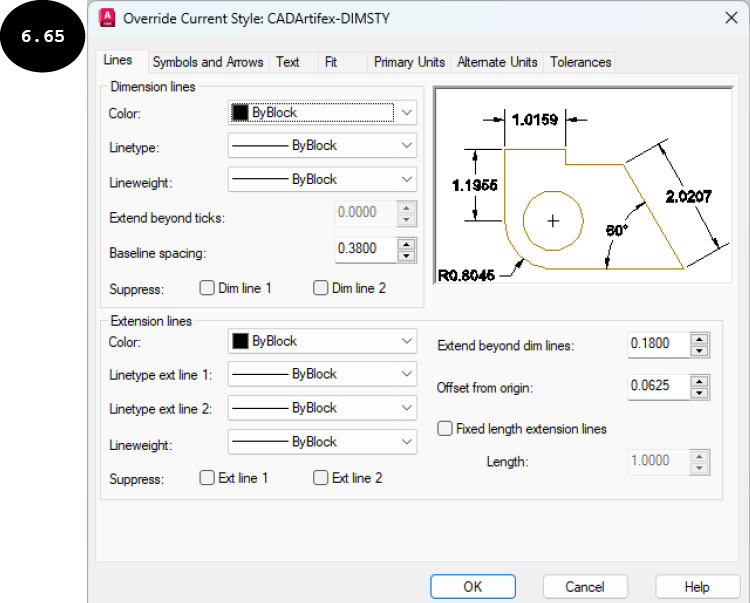

要创建尺寸替代，请在“命令行”窗口中输入 D，然后按 ENTER 键调用“标注样式管理器”对话框。调用“标注样式管理器”对话框后，从对话框的“样式”区域中选择要替代的尺寸样式，然后单击“替代”按钮。将显示“替代当前样式”对话框，见图 6.65。在此对话框中，您可以为所需的尺寸样式参数/设置定义替代。

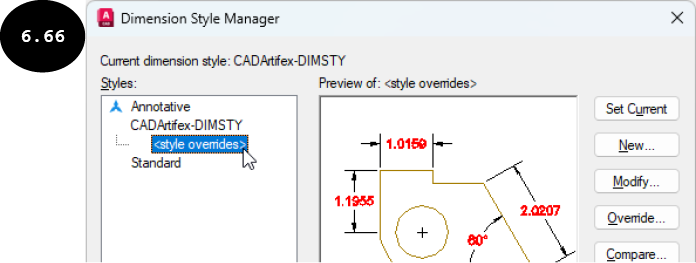

“替代当前样式”对话框的选项与前面创建新尺寸样式时讨论的选项相同。定义替代后，单击“确定”按钮。“替代当前样式”对话框将关闭，并创建一个子尺寸样式 <样式替代>，它出现在对话框“样式”区域中父尺寸样式的下方，见图 6.66。

了解了各种尺寸组成部分、使尺寸样式成为当前样式、创建新尺寸样式、修改现有尺寸样式以及替代尺寸样式后，您现在将学习如何在图形中应用各种类型的尺寸。
