拉伸图形对象

拉伸图形对象

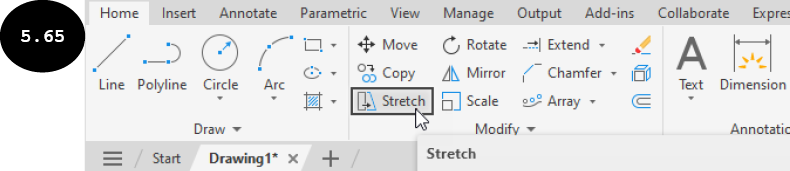

在 AutoCAD 中，您可以拉伸一个对象或一组对象以更改其形状和尺寸。您可以使用拉伸工具拉伸对象，参见图 5.65。拉伸对象的方法讨论如下：

1. 单击“修改”面板中的拉伸工具（参见图 5.65），或在命令行窗口中输入 S，然后按 ENTER 键。系统提示您选择要拉伸的对象。

选择对象:

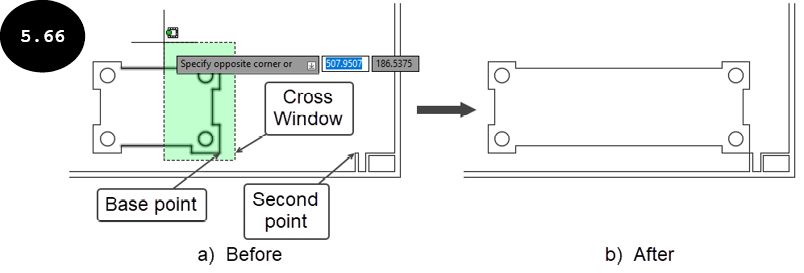

2. 通过围绕对象绘制交叉窗口来选择对象，使其部分包围要拉伸的对象，参见图 5.66 (a)。您可以使用交叉窗口或交叉多边形选择方法选择要拉伸的对象。

注意：您只能拉伸被交叉窗口或交叉多边形窗口边界部分包围的对象。完全包围在边界内的对象将移动而不是被拉伸。

3. 选择要拉伸的对象后，按 ENTER 键。系统提示您指定基点。

指定基点或 [位移(Displacement)] <位移>:

4 单击以在绘图区域中指定用于拉伸所选对象的基点，参见图 5.66 (a)。系统提示您指定第二个点。

指定第二个点或 <使用第一个点作为位移>:

5. 单击以指定第二个/放置点。所选对象的部分将被拉伸，其余部分保持不变，参见图 5.66 (b)。
