使用编辑工具编辑尺寸标注

使用编辑工具编辑尺寸标注

你也可以使用修剪（Trim）、延伸（Extend）和拉伸（Stretch）等编辑工具编辑尺寸标注，其方法讨论如下。

使用修剪工具编辑尺寸标注

使用修剪工具编辑尺寸标注的方法讨论如下：

1. 单击“常用”选项卡“修改”面板中的“修剪”工具。系统提示你选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[栏选(F) 窗交(C) 投影(P) 删除(R)]:

2. 在命令提示中单击“栏选”选项，或输入 T 然后按 Enter 键。系统提示你选择剪切对象。

选择对象或 <全部选择>:

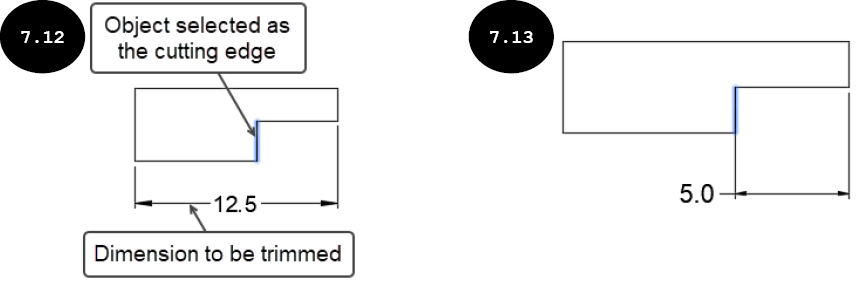

3. 单击一个对象作为剪切边以修剪尺寸标注，参见图 7.12。然后按 Enter 键。系统提示你选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[栏选(F) 窗交(C) 投影(P) 删除(R)]:

4. 通过单击尺寸标注值任一侧来选择尺寸标注，参见图 7.12。尺寸标注的所选部分被修剪，尺寸标注值相应地修改，参见图 7.13。
5. 按 Enter 键退出该工具。

使用延伸工具编辑尺寸标注

使用延伸工具编辑尺寸标注的方法讨论如下：

1. 单击“修改”面板中“修剪”工具旁边的下拉箭头。出现一个弹出工具栏。在此弹出工具栏中，单击“延伸”工具。系统提示你选择要延伸的对象。或者，在命令行窗口中输入 EX，然后按 Enter 键以调用延伸工具。

选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或

[边界边(B) 栏选(F) 窗交(C) 投影(P) 边(E)]:

2. 在命令提示中单击“边界边”选项，或输入 B 然后按 Enter 键。系统提示你选择边界边。

选择对象或 <全部选择>:

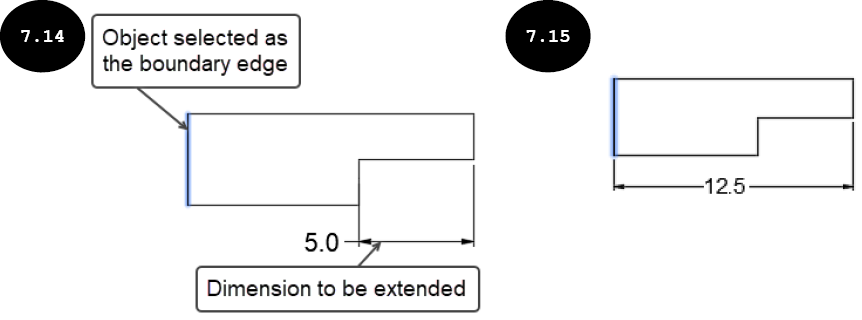

3. 单击一个对象作为延伸尺寸标注的边界边，参见图 7.14。然后按 Enter 键。系统提示你选择要延伸的对象。

选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或

[边界边(B) 窗交(C) 投影(P)]:

4. 单击要延伸的尺寸标注，参见图 7.14。然后按 Enter 键。所选尺寸标注延伸到边界边，尺寸标注的尺寸标注值被修改，参见图 7.15。

使用拉伸工具编辑尺寸标注

使用拉伸工具编辑尺寸标注的方法讨论如下：

1. 单击“修改”面板中的“拉伸”工具，或在命令行窗口中输入 S，然后按 Enter 键。系统提示你选择要拉伸的对象。

选择对象:

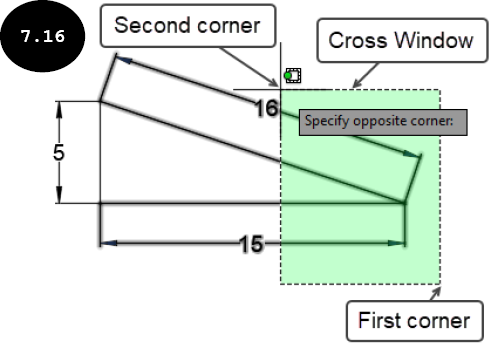

2. 通过围绕要拉伸的对象定义第一角点和第二角点绘制交叉窗口，使交叉窗口的边界部分包围对象，参见图 7.16。你可以使用交叉窗口或交叉多边形选择方法选择要拉伸的对象。

3. 按 Enter 键。系统提示你指定拉伸对象的基点。

指定基点或 [位移(D)] <位移>:

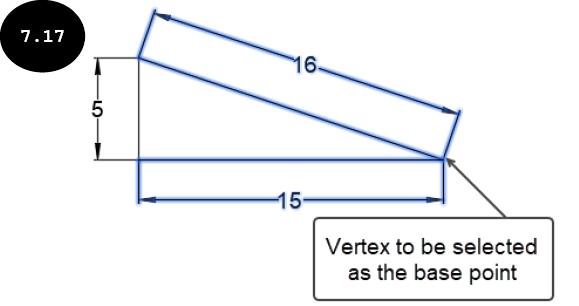

4. 单击以在绘图区域中指定基点，参见图 7.17。然后，将光标移到绘图区域。所选对象动态拉伸。同时，尺寸标注值动态修改。系统提示你指定第二点。

指定第二个点或 <使用第一个点作为位移>:

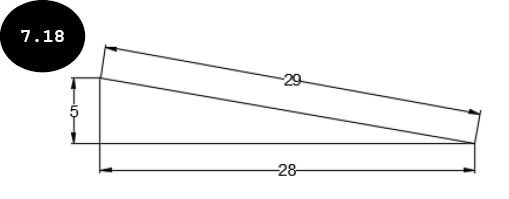

5. 单击以在绘图区域中指定第二点作为对象的放置点。对象被拉伸，尺寸标注被修改，参见图 7.18。
