在模型空间中创建视口

在模型空间中创建视口

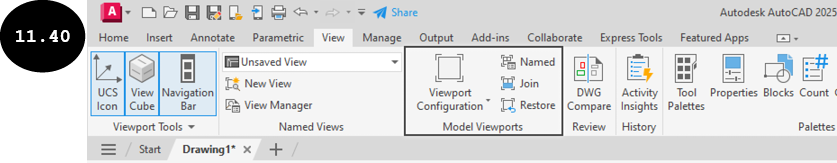

在 AutoCAD 中，您还可以在模型空间中创建视口。在模型空间中创建的视口称为平铺视口。默认情况下，当您启动 AutoCAD 时，模型空间中会显示单个视口。您可以在模型空间中创建多个视口，以显示对象的不同图形视图。在模型空间中创建视口与将工作/绘图区划分为多个区域相同。您只能使用功能区中视图选项卡的模型视口面板中可用的工具在模型空间中创建矩形空间视口，参见图 11.40。接下来将讨论这些工具。

视口配置

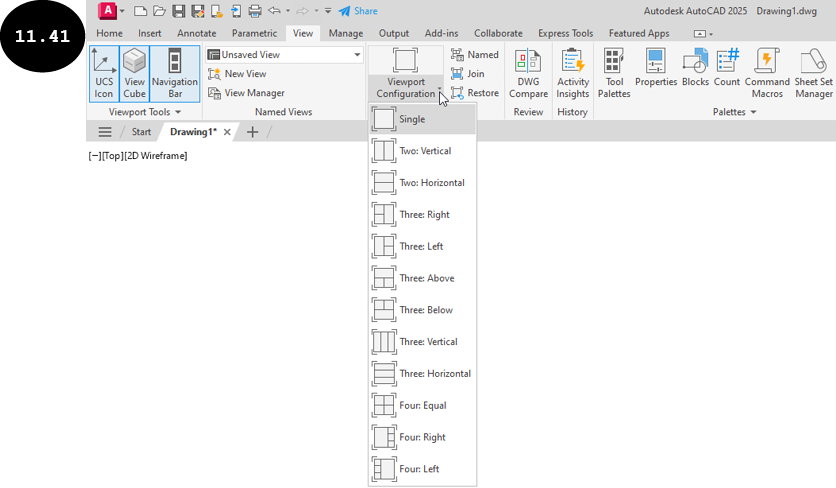

视图选项卡的模型视口面板中的“视口配置”下拉列表用于选择预定义的视口配置，参见图 11.41。您可以在此下拉列表中选择所需的视口配置，例如“两个: 垂直”、“两个: 水平”、“三个: 右”、“三个: 左”和“四个: 相等”。根据所选的视口配置，模型空间的绘图区将被划分，并且图形将显示在所有视口中。

同样，您可以使用视图选项卡的模型视口面板中的命名工具在模型空间中创建视口。
