教程 2

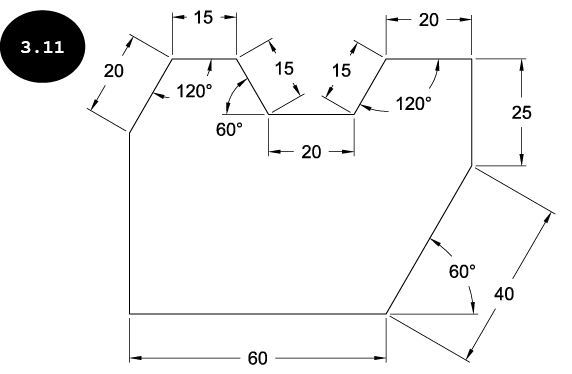

使用极轴追踪模式创建图 3.11 所示的图形。
第 1 节：启动 AutoCAD
- 启动一个新的 AutoCAD 图形文件。
第 2 节：使用极轴追踪模式创建图形
- 单击“常用”选项卡“绘图”面板中的直线工具。直线工具被激活，并提示您指定直线的第一个点。或者，在命令行窗口中输入
L，然后按ENTER键以激活直线工具。
指定第一个点:
从本教程的图形中可以清楚地看出，倾斜线实体的增量角为 60 度。因此，您需要将极轴追踪的增量角设置为 60 度，以便快速、轻松地创建这些实体。

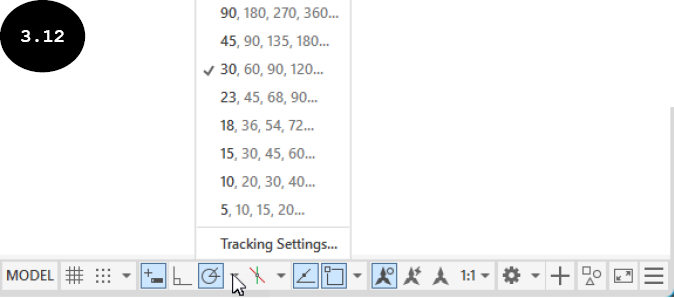

- 将光标移到状态栏中的极轴追踪按钮上，然后右键单击以显示弹出菜单，参见图 3.12。
- 单击弹出菜单中的 30、60、90、120 选项。30 度被指定为极轴追踪的增量角。
-
确保动态输入模式已激活。如果未激活，请单击状态栏中的动态输入按钮
以将其激活。
- 按照下面给出的命令序列创建图形：
指定第一个点: 在绘图区域中单击以指定直线的第一个点。

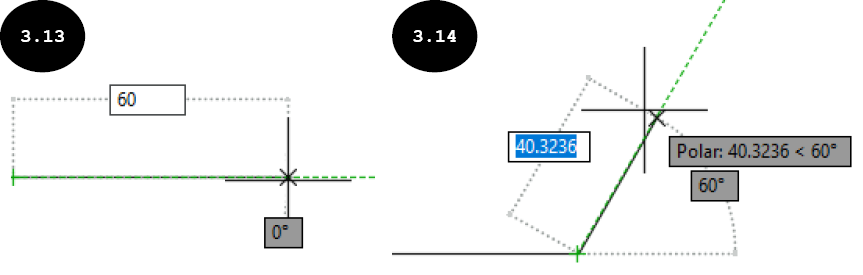

指定下一个点或 [放弃(U)]: 将光标水平向右移动，然后在动态输入框中输入 60（ENTER）（参见图 3.13）。
指定下一个点或 [放弃(U)]: 以一定角度移动光标，当光标捕捉到 60 度角时输入 40（ENTER）（参见图 3.14）。

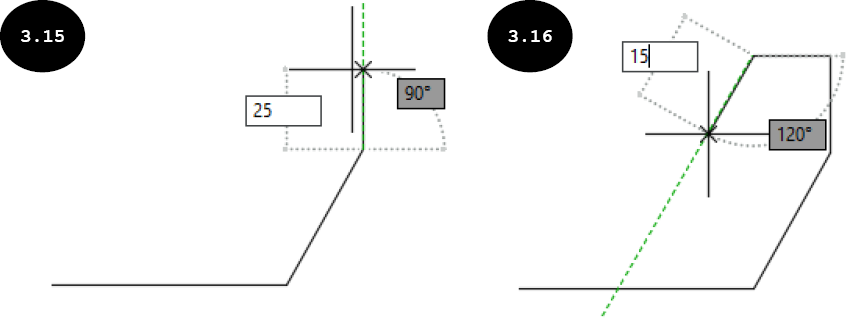

指定下一个点或 [闭合(C) 放弃(U)]: 将光标垂直向上移动，然后输入 25（ENTER）（参见图 3.15）。
指定下一个点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20（ENTER）。
指定下一个点或 [闭合(C) 放弃(U)]: 顺时针移动光标，当光标捕捉到 120 度角时输入 15（ENTER）（参见图 3.16）。
指定下一个点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 20（ENTER）。

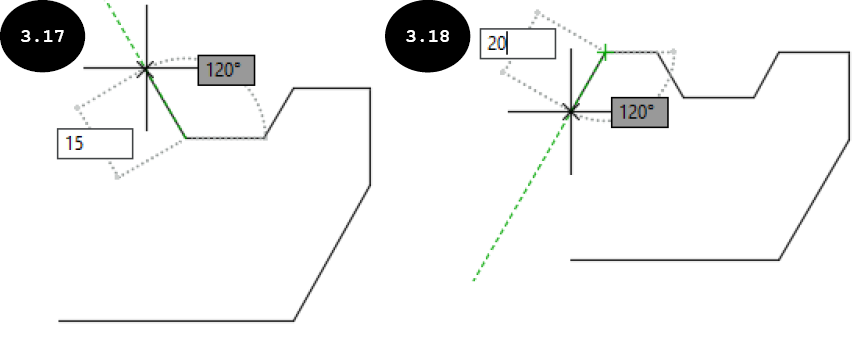

指定下一个点或 [闭合(C) 放弃(U)]: 逆时针移动光标，当光标捕捉到 120 度角时输入 15（ENTER）（参见图 3.17）。
指定下一个点或 [闭合(C) 放弃(U)]: 将光标水平向左移动，然后输入 15（ENTER）。
指定下一个点或 [闭合(C) 放弃(U)]: 顺时针移动光标，当光标捕捉到 120 度角时输入 20（ENTER）（参见图 3.18）。

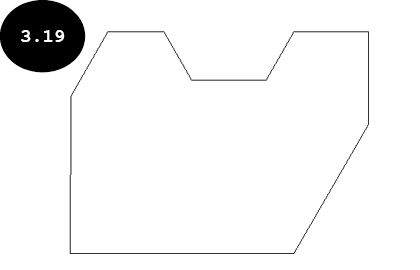

指定下一个点或 [闭合(C) 放弃(U)]: C 或 闭合(C)（ENTER）（参见图 3.19）。
