将闭合草图转换为面域

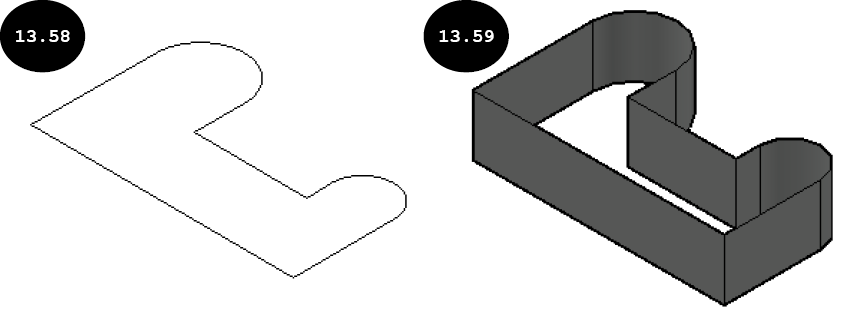

在 AutoCAD 中，如果闭合草图是使用 直线 和 圆弧 等工具创建的，则需要将其转换为面域才能创建 3D 实体特征。这是因为此类草图的实体作为独立实体存在，无法用于创建实体特征。在 AutoCAD 中，独立实体或开放草图用于创建曲面特征。图 13.58 显示了使用 直线 和 圆弧 工具创建的闭合草图，图 13.59 显示了通过拉伸其所有实体而创建的所得曲面特征。将草图转换为面域的方法讨论如下：

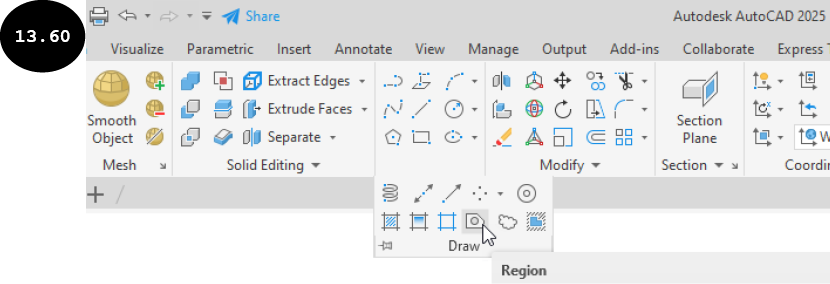

- 单击“常用”选项卡中展开的“绘图”面板中的
面域工具，如图 13.60 所示。或者，在命令行窗口中输入REG，然后按ENTER键激活此工具。系统将提示选择对象。
- 通过单击鼠标左键，依次选择闭合草图的所有实体。也可以围绕要选择的实体绘制一个窗口。
-
选择实体后，按

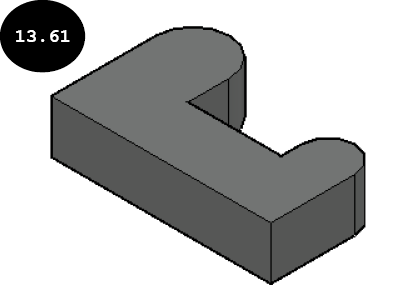

ENTER键。所选实体将转换为面域，并作为单个对象。现在，可以拉伸草图以创建实体特征，如图 13.61 所示。
提示：对于开放草图，可以使用 JOIN 命令合并草图的所有独立实体，并将它们转换为单个对象。
