使用 DIMEDIT 命令编辑尺寸标注

使用 DIMEDIT 命令编辑尺寸标注

DIMEDIT 命令用于编辑尺寸标注文字/值，使你可以旋转、修改、恢复和指定新的尺寸标注文字/值。此外，你还可以使用此命令更改尺寸界线的倾斜角度。下面将讨论指定新尺寸标注文字/值、旋转和恢复尺寸标注文字以及更改尺寸标注文字倾斜角度的方法。

指定新的尺寸标注文字/值

1. 在命令行窗口中输入 DIMEDIT，然后按 Enter 键。系统提示你输入编辑类型。

输入标注编辑类型 [默认(H) 新建(N) 旋转(R) 倾斜(O)] <默认>:

2. 在命令提示中单击“新建”选项，或输入 N 然后按 Enter 键。绘图区域中出现一个编辑框。
3. 在编辑框中输入新的尺寸标注文字/值，然后在绘图区域中任意位置单击鼠标左键。系统提示你选择对象。你也可以为尺寸标注文字/值添加前缀或后缀。

选择对象:

4. 单击尺寸标注以指定新的尺寸标注文字/值。然后按 Enter 键。所选尺寸标注的文字/值被更改。

注意：新指定的尺寸标注文字/值是替代尺寸标注值，它不会影响对象的原始尺寸。

旋转尺寸标注文字

1. 在命令行窗口中输入 DIMEDIT，然后按 Enter 键。系统提示你输入编辑类型。

输入标注编辑类型 [默认(H) 新建(N) 旋转(R) 倾斜(O)] <默认>:

2. 在命令提示中单击“旋转”选项，或输入 R 然后按 Enter 键。系统提示你指定尺寸标注文字的旋转角度。

指定标注文字的角度:

3. 输入尺寸标注文字的旋转角度，然后按 Enter 键。系统提示你选择要旋转的对象。

选择对象:

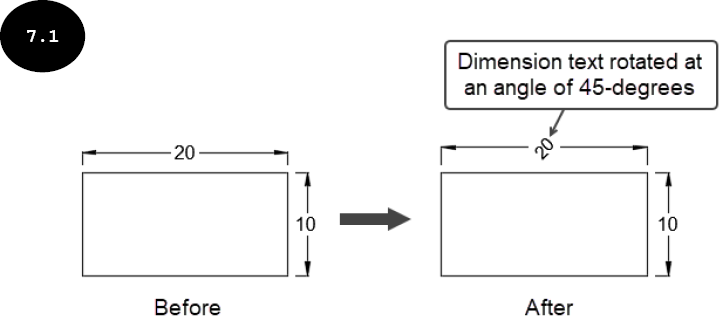

4. 单击要旋转其尺寸标注文字的尺寸标注，然后按 Enter 键。所选尺寸标注的尺寸标注文字旋转到指定角度，参见图 7.1。

将尺寸标注文字恢复到原始位置

1. 在命令行窗口中输入 DIMEDIT，然后按 Enter 键。

输入标注编辑类型 [默认(H) 新建(N) 旋转(R) 倾斜(O)] <默认>:

2. 在命令提示中单击“默认”选项，或输入 H 然后按 Enter 键。系统提示你选择对象。

选择对象:

3. 单击要将其尺寸标注文字恢复到原始位置的尺寸标注，然后按 Enter 键。所选尺寸标注的尺寸标注文字恢复到其原始位置。

更改尺寸界线的倾斜角度

1. 在命令行窗口中输入 DIMEDIT，然后按 Enter 键。

输入标注编辑类型 [默认(H) 新建(N) 旋转(R) 倾斜(O)] <默认>:

2. 在命令提示中单击“倾斜”选项，或输入 O 然后按 Enter 键。系统提示你选择对象。

选择对象:

3. 单击要更改其尺寸界线倾斜角度的尺寸标注，然后按 Enter 键。系统提示你输入倾斜角度。

输入倾斜角度 (按 ENTER 表示无):

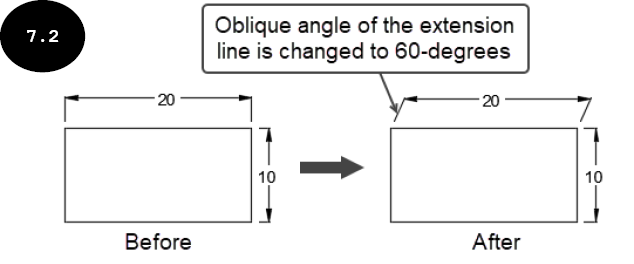

4. 输入倾斜角度，然后按 Enter 键。尺寸界线的倾斜角度被更改，参见图 7.2。
