练习 3

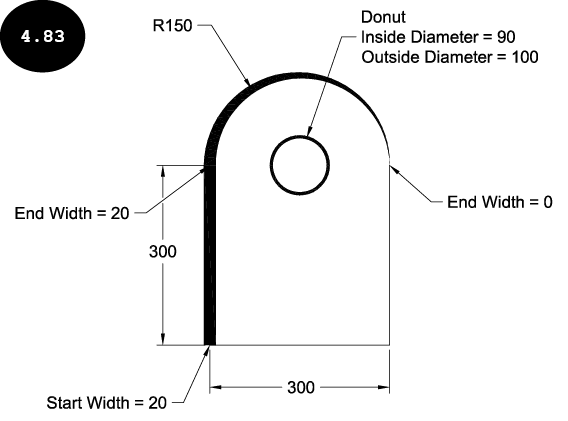

创建图 4.83 所示的图形。您需要使用多段线和圆环来创建该图形。图中显示的尺寸仅供参考。
第 1 节：启动 AutoCAD
- 在 AutoCAD 中启动一个新的图形文件。确保“草图与注释”工作空间已激活。
- 定义图形界限。
第 2 节：创建图形
- 单击“绘图”面板中的“多段线”工具。系统提示您指定多段线的起点。此外，您也可以在“命令行”窗口中输入
PL。
指定起点:
- 在绘图区中单击以指定多段线的起点。系统提示您指定多段线的下一点。
指定下一点或 [圆弧(A) 半宽(H) 长度(L) 放弃(U) 宽度(W)]:
- 单击命令提示中的“宽度”选项，或输入
W，然后按ENTER键。系统提示您指定多段线的起始宽度。
指定起点宽度 <0.0000>:
- 输入 20 作为多段线的起始宽度，然后按
ENTER键。系统提示您指定多段线的端点宽度。
指定端点宽度 <20.0000>:
- 输入 20 作为多段线的端点宽度，然后按
ENTER键。系统提示您指定多段线的下一点。
指定下一点或 [圆弧(A) 半宽(H) 长度(L) 放弃(U) 宽度(W)]:
- 确保“正交模式”已激活。接着，在绘图区中将光标垂直向上移动一段距离。
-
输入 300 作为多段线的长度，然后按
ENTER键。系统提示您指定多段线的下一点。
指定下一点或 [圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]:
现在，您需要创建一个起始宽度为 20 个单位、端点宽度为 0 的多段线圆弧。
- 单击命令提示中的“圆弧”选项，或在“命令行”窗口中输入
A，然后按ENTER键。系统提示您指定圆弧的端点。
指定圆弧的端点（按住 Ctrl 键以切换方向）或 [角度(A) 圆心(CE) 闭合(C) 方向(D) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]:
- 单击命令提示中的“宽度”选项，或在“命令行”窗口中输入
W，然后按ENTER键。系统提示您指定圆弧的起始宽度。
指定起点宽度 <20.0000>:
- 输入 20 作为圆弧的起始宽度，然后按
ENTER键。系统提示您指定圆弧的端点宽度。
指定端点宽度 <20.0000>:
- 输入 0（零）作为多段线的端点宽度，然后按
ENTER键。系统提示您指定圆弧的端点。
指定圆弧的端点（按住 Ctrl 键以切换方向）或 [角度(A) 圆心(CE) 闭合(C) 方向(D) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]:
- 将光标水平向右移动，然后输入 300。接着，按

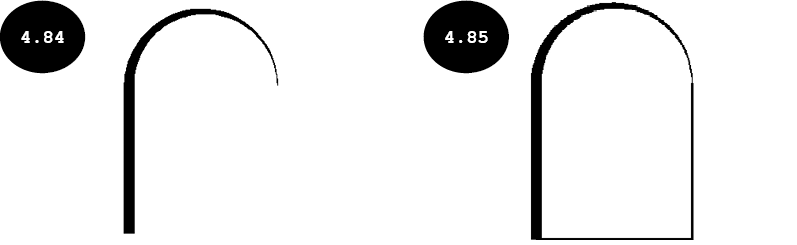

ENTER键。将创建一个多段线圆弧，参见图 4.84。同时，系统提示您指定圆弧的端点。
指定圆弧的端点（按住 Ctrl 键以切换方向）或 [角度(A) 圆心(CE) 闭合(C) 方向(D) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]:
- 输入
L，然后按ENTER键以调用多段线的直线模式。系统提示您指定直线的下一点。
指定下一点或 [圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]:
- 将光标垂直向下移动，然后输入 300 作为直线的长度。接着，按
ENTER键。系统提示您指定直线的下一点。
指定下一点或 [圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]:
- 在“命令行”窗口中输入
C，然后按ENTER键，或单击命令提示中的“闭合”选项以闭合多段线，参见图 4.85。
第 3 节：创建圆环
- 展开“常用”选项卡的“绘图”面板，然后单击“圆环”工具。系统提示您指定圆环的内径。此外，在“命令行”窗口中输入
DO，然后按ENTER键。
指定圆环的内径 <0.0000>:
- 输入 90 作为圆环的内径，然后按
ENTER键。系统提示您指定圆环的外径。
指定圆环的外径 <0.0000>:
- 输入 100 作为圆环的外径，然后按
ENTER键。指定参数的圆环将附着到光标上。同时，系统提示您指定圆环的中心点。
指定圆环的中心点或 <退出>:
- 确保“对象捕捉”模式已激活。

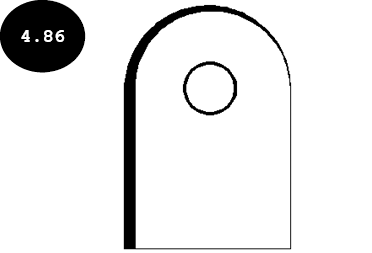

- 将光标移到圆弧的圆周上，然后移向圆弧的中心点。接着，当光标捕捉到圆弧的中心点时，单击以指定圆环的中心点。绘图区中将创建一个圆环，参见图 4.86。
-
按
ENTER键或右键单击以退出“圆环”工具。图 4.86 显示了最终图形。
第 4 节：保存图形
创建图形后，您需要保存它。
-
单击“快速访问工具栏”中的“保存”工具
。“图形另存为”对话框出现。
- 浏览到 AutoCAD 文件夹内的 Chapter 4 文件夹。
- 在对话框的“文件名”字段中输入 Tutorial 3，然后单击“保存”按钮。图形将以名称 Tutorial 3 保存在 Chapter 4 文件夹中。
上机练习 1

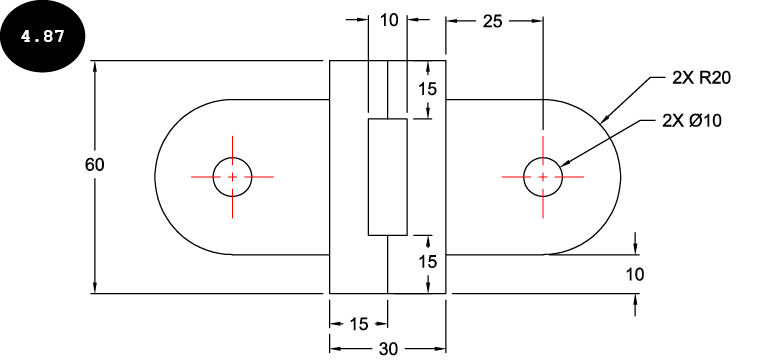

创建图 4.87 所示的图形。图中显示的尺寸仅供参考。您将在后面的章节中学习如何应用尺寸标注。
上机练习 2

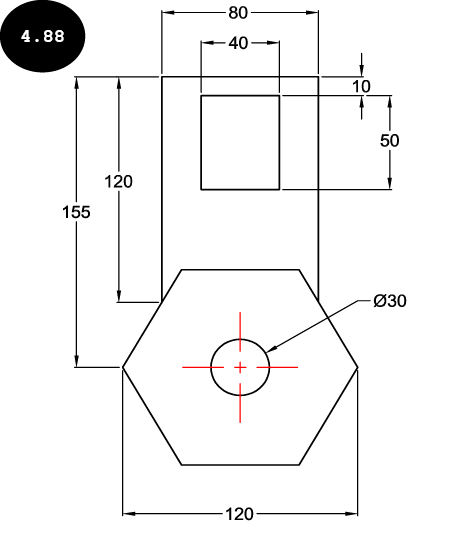

创建图 4.88 所示的图形。图中显示的尺寸仅供参考。
