练习 2

练习 2

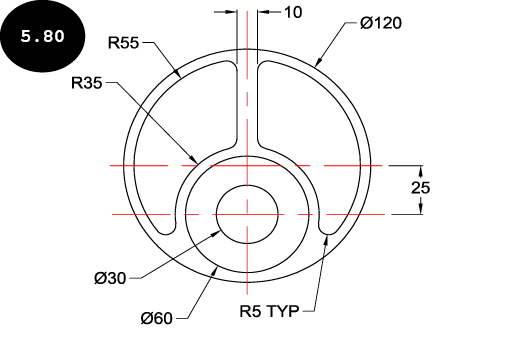

创建图 5.80 所示的图形。图中所示的尺寸仅供参考。您将在后续章节中学习有关标注尺寸的内容。

第 1 节：启动 AutoCAD

1. 如果尚未启动 AutoCAD，请启动它。接下来，单击“快速访问工具栏”中的“新建”工具，该工具栏位于 AutoCAD 屏幕的左上角。“选择样板”对话框出现。
2. 在“选择样板”对话框中，单击 acad.dwt 样板，然后单击“打开”按钮。将调用一个使用 acad.dwt 样板的新图形文件。
3. 指定图形界限。

第 2 节：创建构造线

1. 单击“常用”选项卡展开的“绘图”面板中的“构造线”工具。系统将提示您在绘图区域中指定一个点。也可以在“命令行”窗口中输入 XLINE 然后按 ENTER 键来调用“构造线”工具。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:

2. 在命令提示中单击“水平”选项，或输入 H 然后按 ENTER 键以创建水平构造线。一条水平构造线将附着到光标上。此外，系统将提示您指定通过点。

指定通过点:

3. 在绘图区域中单击以指定一个点。将创建一条穿过指定点的水平构造线。此外，另一条水平构造线将附着到光标上。
4. 按 ENTER 键退出该工具。

现在，需要创建另一条水平构造线，与现有水平构造线偏移 25 个单位。

5. 调用“构造线”工具，然后单击命令提示中的“偏移”选项，或输入 O 然后按 ENTER 键。系统将提示您指定偏移距离。

指定偏移距离或 [通过(T)] <通过(T)>:

6. 输入 25，然后按 ENTER 键。系统将提示您选择直线对象。

选择直线对象:

7. 单击现有的水平构造线。系统将提示您指定要偏移的一侧。

指定要偏移的那一侧:

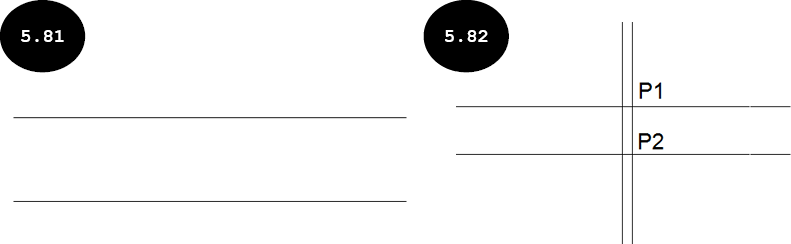

8. 单击现有水平构造线的下侧。将创建一条与现有水平构造线偏移 25 个单位的水平构造线，参见图 5.81。接下来，按 ENTER 键退出该工具。
9. 同样，使用“构造线”工具创建两条彼此偏移 5 个单位的垂直构造线，参见图 5.82。

第 3 节：创建图形

1. 调用“绘图”面板的“圆”弹出工具栏，然后单击“圆、半径”工具。或者，在“命令行”窗口中输入 C 然后按 ENTER 键。系统将提示您指定圆的圆心点。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:

2. 将光标移向上方水平构造线和右侧垂直构造线之间创建的相交点 (P1)，参见图 5.82。
3. 当光标捕捉到相交点 (P1) 时单击以指定圆的圆心点。系统将提示您指定圆的半径。

指定圆的半径或 [直径(D)]:

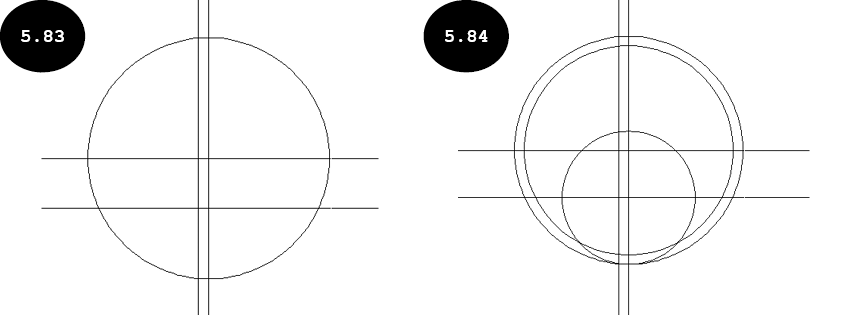

4. 输入 60 作为圆的半径。将创建一个直径为 120 个单位的圆，参见图 5.83。
5. 同样，创建一个半径为 55 个单位、圆心点位于相交点 (P1) 的圆，以及一个半径为 35 个单位、圆心点位于相交点 (P2) 的圆，参见图 5.84。

第 4 节：修剪不需要的图形图元

1. 单击“修改”面板中的“修剪”工具，或在“命令行”窗口中输入 TR 然后按 ENTER 键。系统将提示您选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[栏选(F) 窗交(C) 投影(P) 删除(R)]:

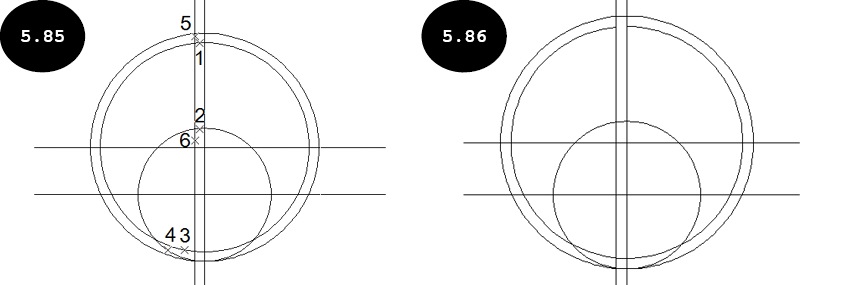

2. 单击图元 (1)，参见图 5.85。所选图元将被修剪到其下一个最近的交点，参见图 5.86。此外，系统将再次提示您选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[栏选(F) 窗交(C) 投影(P) 删除(R) 放弃(U)]:

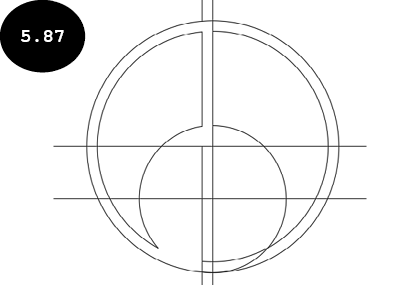

3. 同样，单击其他图元（2、3、4、5 和 6），参见图 5.85。图 5.87 显示了修剪所有不需要的图元后的图形。接下来，按 ENTER 键退出。

第 5 节：删除不需要的图形图元

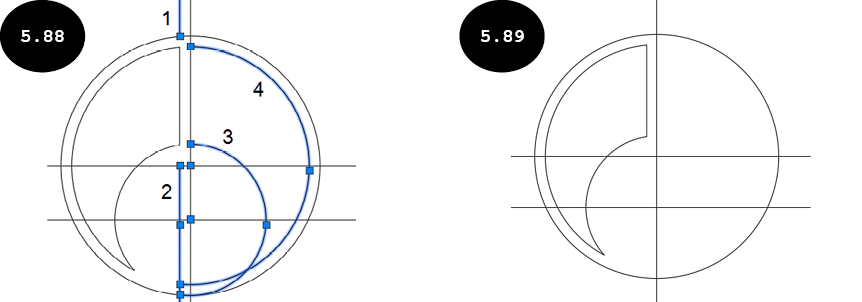

1. 单击要删除的图元（四个图元），参见图 5.88。接下来，按 DELETE 键。所选图形图元将被删除，参见图 5.89。

第 6 节：创建圆角

1. 单击“修改”面板中的“圆角”工具，或输入 F 然后按 ENTER 键。系统将提示您选择第一个对象。

选择第一个对象或 [放弃(U) 多段线(P) 半径(R) 修剪(T) 多个(M)]:

2. 单击命令提示中的“半径”选项，或输入 R 然后按 ENTER 键。系统将提示您指定圆角的半径。

指定圆角半径 <0.0000>:

3. 输入 5 作为圆角半径，然后按 ENTER 键。系统将提示您选择第一个对象。

选择第一个对象或 [放弃(U) 多段线(P) 半径(R) 修剪(T) 多个(M)]:

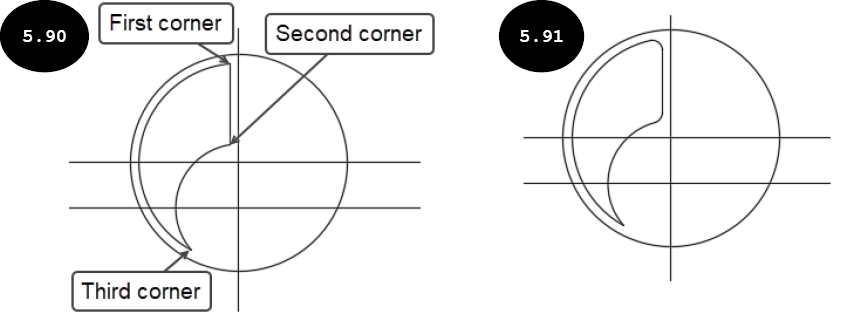

4. 单击要创建圆角的第一个角点的第一个对象，参见图 5.90。系统将提示您选择第二个对象。

选择第二个对象，或按住 Shift 键选择要应用角点的对象或 [半径(R)]:

5. 单击第一个角点中的第二个对象，参见图 5.90。将在图形的第一个角点处创建一个半径为 5 个单位的圆角，参见图 5.91。

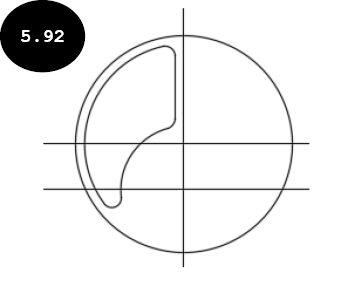

6. 同样，在第二个和第三个角点处创建半径为 5 个单位的圆角，参见图 5.92。

第 7 节：镜像图形图元

1. 单击“修改”面板中的“镜像”工具，或输入 MI 然后按 ENTER 键。系统将提示您选择对象。

选择对象:

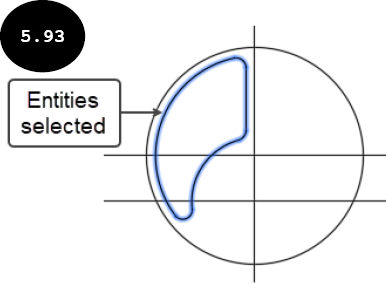

2. 单击图形的图元（六个图元），参见图 5.93。所选图元将高亮显示，参见图 5.93。接下来，按 ENTER 键。系统将提示您指定镜像线的第一个点。

指定镜像线的第一点:

3. 在垂直构造线上的任意位置单击以指定镜像线的第一个点。系统将提示您指定镜像线的第二个点。

指定镜像线的第二点:

4. 垂直移动光标，然后在垂直构造线上的任意位置单击以指定镜像线的第二个点。系统将提示您指定是否要删除源对象。

要删除源对象吗？[是(Y) 否(N)] <否(N)>:

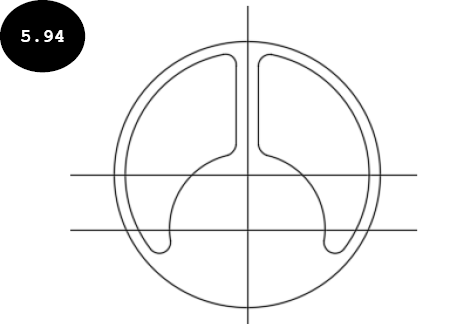

5. 输入 N 然后按 ENTER 键。将创建所选图元的镜像图像，参见图 5.94。

第 8 节：创建剩余的图形图元

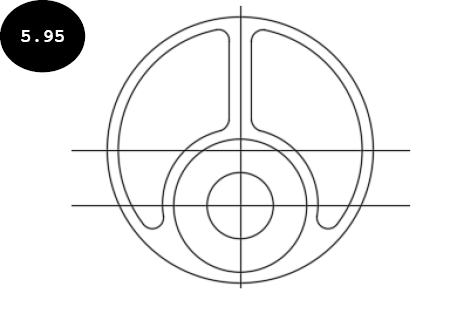

1. 使用“圆、直径”工具创建两个圆，一个直径为 60 个单位，另一个直径为 30 个单位，参见图 5.95。

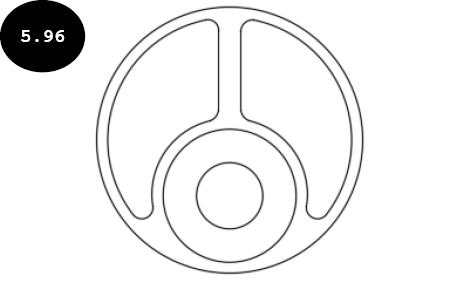

2. 创建一个名为 Construction Line 的图层，然后将图形的构造线移动到 Construction Line 图层。接下来，隐藏 Construction Line 图层。图 5.96 显示了隐藏构造线后的最终图形。

提示：创建图层并将对象指定到图层的方法在第 3 章中讨论。

第 9 节：保存图形

1. 单击“快速访问工具栏”中的“保存”工具。“图形另存为”对话框出现。

2. 浏览到 AutoCAD 文件夹内的 Chapter 5 文件夹。
3. 在对话框的“文件名”字段中输入 Tutorial 2，然后单击“保存”按钮。图形将以名称 Tutorial 2 保存在 Chapter 5 文件夹中。
