练习 3

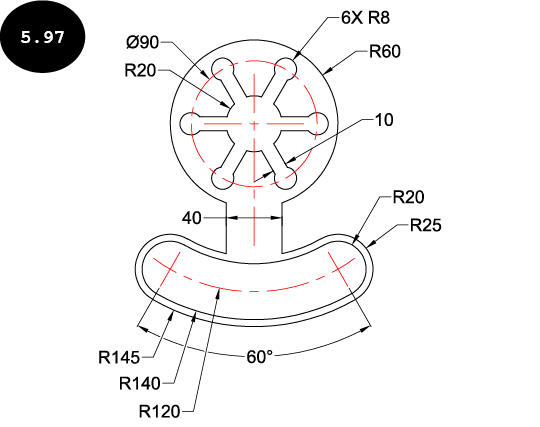

创建图 5.97 所示的图形。图中所示的尺寸仅供参考。您将在后续章节中学习有关标注尺寸的内容。

第 1 节：启动 AutoCAD

  1. 启动一个新的 AutoCAD 图形文件，然后定义图形界限。

第 2 节：创建参照图元

  1. 单击“常用”选项卡展开的“绘图”面板中的“构造线”工具。系统将提示您在绘图区域中指定一个点。也可以在“命令行”窗口中输入 XLINE 然后按 ENTER 键来调用“构造线”工具。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:
  1. 在命令提示中单击“垂直”选项，或输入 V 然后按 ENTER 键。一条垂直构造线将附着到光标上。此外，系统将提示您指定通过点。

指定通过点:
  1. 在绘图区域中单击以指定通过点。将创建一条穿过指定点的垂直构造线。接下来，按 ENTER 键退出。
  2. 同样，使用“构造线”工具创建一条水平构造线。

现在，需要创建成角度的构造线。

  1. 调用“构造线”工具，然后单击命令提示中的“角度”选项，或输入 A 然后按 ENTER 键。系统将提示您指定构造线的角度。

输入构造线的角度 (0) 或 [参照(R)]:
  1. 输入 60，然后按 ENTER 键。一条与水平 X 轴成 60 度角的构造线将附着到光标上。此外，系统将提示您指定通过点。

指定通过点:

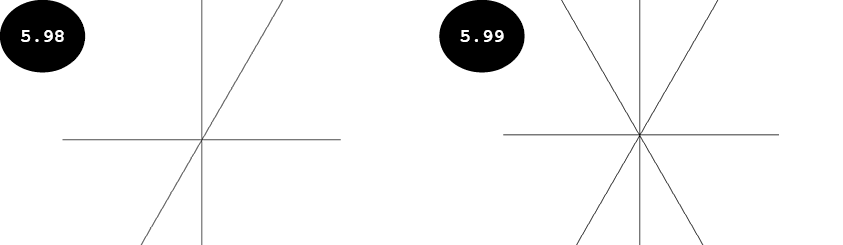

  1. 单击水平构造线和垂直构造线之间创建的相交点以指定通过点。将创建一条角度为 60 度的构造线，参见图 5.98。
  2. 同样，创建另一条与水平 X 轴成 120 度角的构造线，参见图 5.99。

创建构造线后，需要创建一个参照圆。

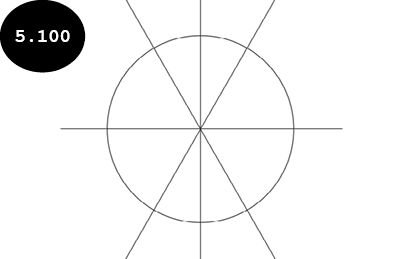

  1. 调用“绘图”面板中的“圆、直径”工具，然后创建一个直径为 90 个单位、圆心点位于构造线相交处的圆，参见图 5.100。

第 3 节：创建参照图层

  1. 通过单击“常用”选项卡“图层”面板中的“图层特性”工具来调用“图层特性管理器”。或者，在“命令行”窗口中输入 LA 然后按 ENTER 键来调用“图层特性管理器”。

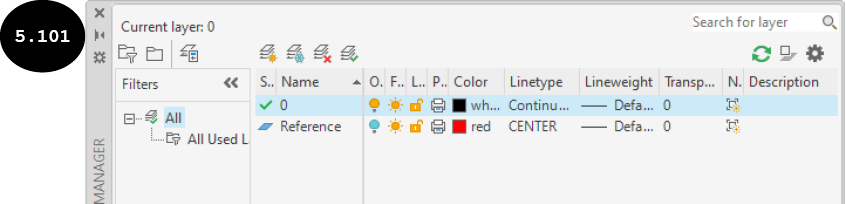

  2. 在“图层特性管理器”中创建一个名为 Reference 的图层，然后为其指定红色和 Center 线型，参见图 5.101。接下来，通过单击叉号标记 退出“图层特性管理器”。

创建 Reference 图层后，需要将构造线和直径为 90 个单位的圆移动到此 Reference 图层。

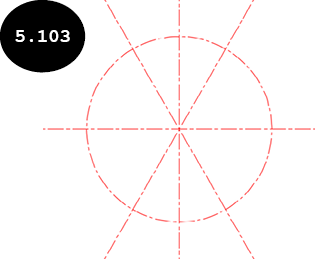

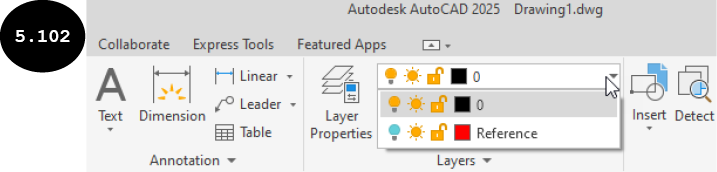

  1. 选择所有构造线和直径为 90 个单位的圆。接下来，调用“图层”面板的“图层”下拉列表（参见图 5.102），然后单击 Reference 图层以将所有所选对象指定到该图层。图 5.103 显示了将构造线和圆移动到 Reference 图层后的图形。


第 4 节：创建图形圆

  1. 确保在功能区“图层”面板的“图层”下拉列表中激活并选择了 0 图层。
  2. 单击“绘图”面板中“圆”弹出工具栏中的“圆、直径”工具，或在“命令行”窗口中输入 C 然后按 ENTER 键。系统将提示您指定圆的圆心点。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:
  1. 将光标移向构造线之间创建的相交点，然后当光标捕捉到该点时单击以指定圆的圆心点。系统将提示您指定圆的直径。

指定圆的半径或 [直径(D)]:_d 指定圆的直径:

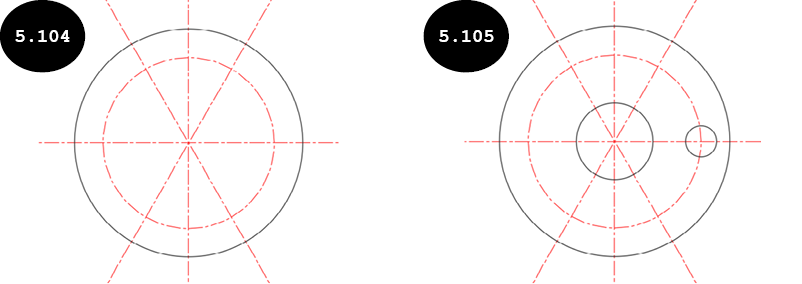

  1. 输入 120 作为圆的直径。将创建一个直径为 120 个单位的圆，参见图 5.104。
  2. 同样，在构造线的相交处创建一个直径为 40 个单位的圆，并创建一个直径为 16 个单位、圆心点位于水平构造线和参照圆相交处的圆，参见图 5.105。

第 5 节：创建参照图元

  1. 单击“修改”面板中的“偏移”工具。或者，输入 O 然后按 ENTER 键。系统将提示您指定偏移距离。

指定偏移距离或 [通过(T) 删除(E) 图层(L)] <通过(T)>:
  1. 输入 5 作为偏移距离，然后按 ENTER 键。系统将提示您选择要偏移的对象。

选择要偏移的对象，或 [退出(E) 放弃(U)] <退出(E)>:
  1. 单击水平构造线，然后在水平构造线的上侧单击以指定放置点。将创建一条与水平构造线偏移 5 个单位的构造线。此外，系统将提示您选择要偏移的对象。

选择要偏移的对象，或 [退出(E) 放弃(U)] <退出(E)>:
  1. 再次单击水平构造线，然后在水平构造线的下侧单击以指定放置点。将创建一条与水平构造线偏移 5 个单位的构造线，参见图 5.106。

第 6 节：创建直线图元

  1. 单击“绘图”面板中的“直线”工具。或者，输入 L 然后按 ENTER 键。系统将提示您指定直线的第一个点。

指定第一个点:

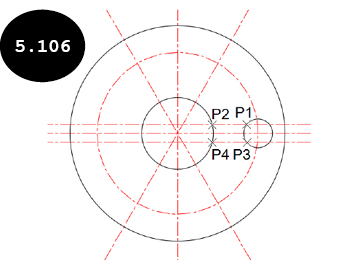

  1. 将光标移到相交点 P1，参见图 5.106。接下来，当光标捕捉到相交点 P1 时单击以指定直线的第一个点。系统将提示您指定直线的下一点。

指定下一点或 [放弃(U)]:
  1. 将光标水平向左移动，然后当光标捕捉到相交点 P2 时单击以指定直线的端点，参见图 5.106。接下来，按 ENTER 键退出“直线”工具。

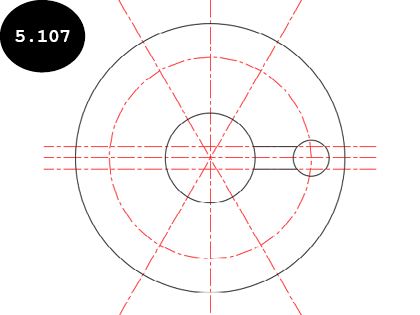

  2. 同样，创建另一条从相交点 P3 到相交点 P4 的直线，参见图 5.106。图 5.107 显示了创建直线图元后的结果图形。

第 7 节：修剪不需要的图元

  1. 单击“修改”面板中的“修剪”工具，或在“命令行”窗口中输入 TR 然后按 ENTER 键。系统将提示您选择要修剪的对象。

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或

[栏选(F) 窗交(C) 投影(P) 删除(R)]:

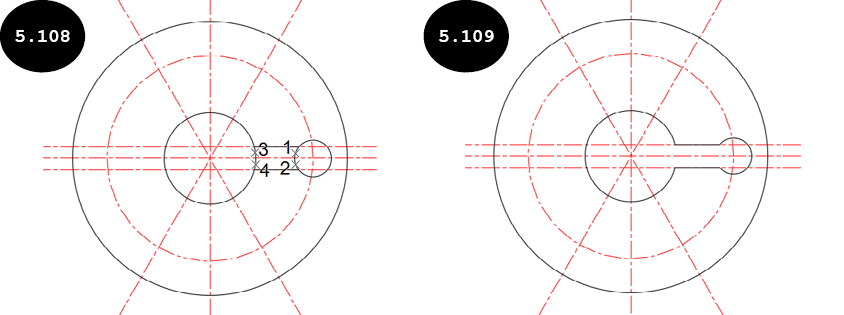

  1. 逐个单击要修剪的不需要的图元（四个图元），参见图 5.108。图 5.109 显示了修剪不需要的图元后的图形。
  2. 修剪不需要的图元后，按 ENTER 键退出“修剪”工具。

第 8 节：创建环形/极轴阵列

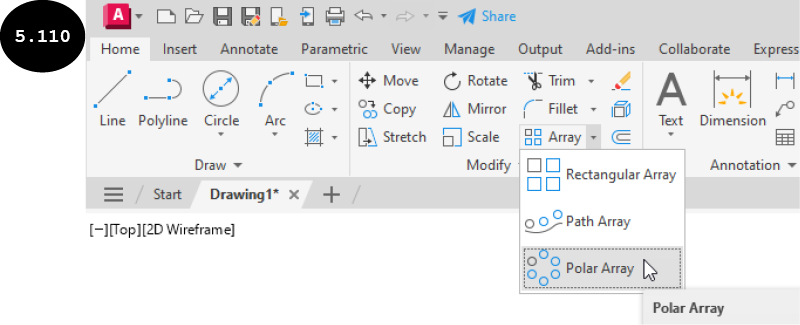

  1. 调用“修改”面板的“阵列”弹出工具栏，然后单击“环形阵列”工具，参见图 5.110。系统将提示您选择对象。

选择对象:

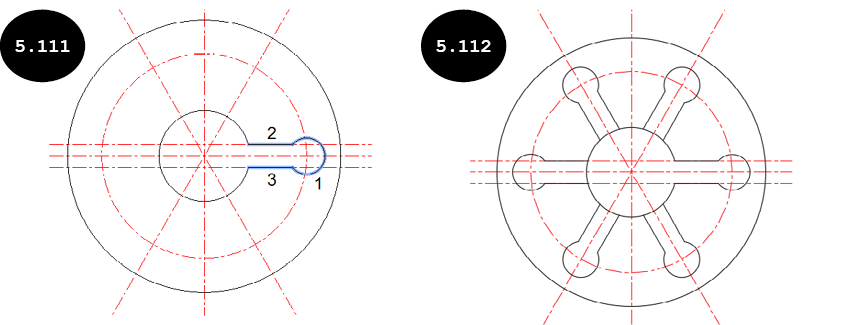

  1. 单击直径为 16 个单位的圆和两条水平线，参见图 5.111。所选对象将高亮显示。
  2. 选择对象后，按 ENTER 键。系统将提示您指定阵列的中心点。

指定阵列的中心点或 [基点(B) 旋转轴(A)]:
  1. 在水平构造线和垂直构造线的相交处单击以指定阵列的中心点。绘图区域中将出现使用默认参数的阵列预览。此外，系统将提示您选择夹点以编辑阵列。

选择夹点以编辑阵列或 [关联(AS) 基点(B) 项目(I) 项目间角度(A) 填充角度(F) 行(R) 层(L) 旋转项目(ROT) 退出(X)] <退出(X)>:
  1. 确保在“阵列创建”选项卡“项目”面板的“项目”字段中输入 6，在“填充”字段中输入 360。接下来，按 ENTER 键。将创建环形/极轴阵列，参见图 5.112。

创建环形/极轴阵列后，需要使用“修剪”工具修剪图形中剩余的不需要的图元。

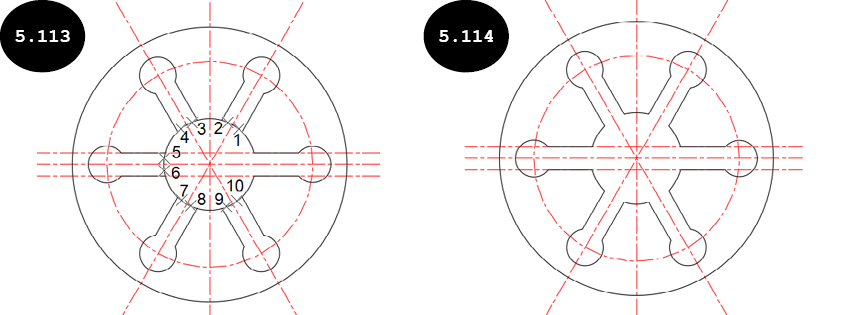

  1. 调用“修剪”工具，然后修剪图形中最内侧圆的不需要的图元。图 5.113 显示了要修剪的图元，图 5.114 显示了修剪图元后的结果图形。

第 9 节：创建剩余的图形图元

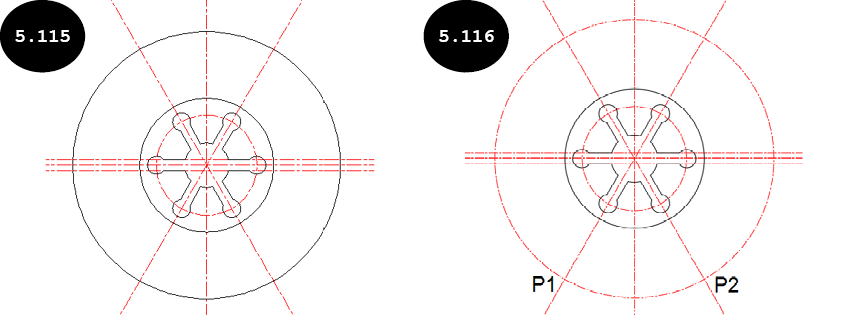

  1. 调用“绘图”面板中“圆”弹出工具栏的“圆、直径”工具，创建一个直径为 240 个单位、圆心点位于水平构造线和垂直构造线相交处的圆，参见图 5.115。此圆将用作创建图形图元的参照圆。
  2. 将新创建的直径为 240 个单位的圆指定到 Reference 图层。为此，选择该圆，然后调用“图层”面板中的“图层”下拉列表。接下来，单击“图层”下拉列表中的 Reference 图层，然后按 ESC 键退出选择集。图 5.116 显示了将该圆指定到 Reference 图层后的情况。

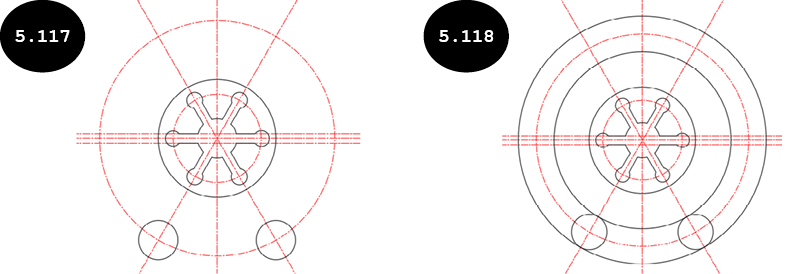

  1. 调用“圆、直径”工具，然后在相交点“P1”和“P2”处创建两个直径为 40 个单位的圆，参见图 5.116。图 5.117 显示了创建两个直径为 40 个单位的圆后的图形。
  2. 同样，在水平构造线和垂直构造线的相交处再创建两个圆（一个直径为 200 个单位，另一个直径为 280 个单位），参见图 5.118。

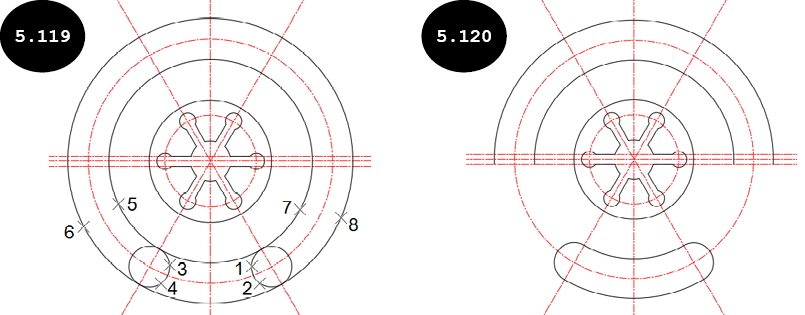

  1. 单击“修改”面板中的“修剪”工具，然后选择要修剪的不需要的图元。图 5.119 显示了要修剪的图元，图 5.120 显示了修剪图元后的图形。接下来，按 ENTER 键退出“修剪”工具。

现在，需要删除图形中不需要的图元。

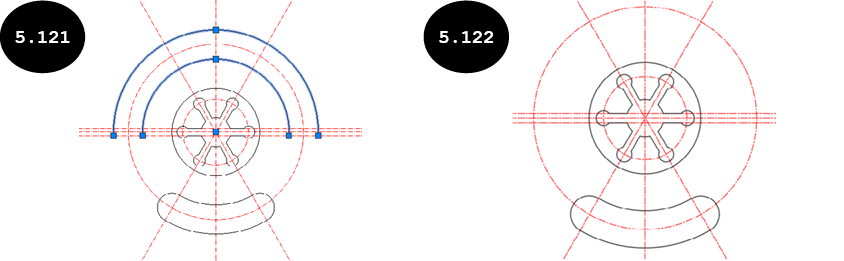

  1. 逐个单击要删除的图元（两个图元），参见图 5.121。接下来，按 DELETE 键。所选图元将被删除，参见图 5.122。

现在，需要以 5 个单位的偏移距离偏移槽图元。

  1. 单击“修改”面板中的“偏移”工具，或输入 O 然后按 ENTER 键。系统将提示您指定偏移距离。

指定偏移距离或 [通过(T) 删除(E) 图层(L)] <通过(T)>:
  1. 输入 5 作为偏移距离，然后按 ENTER 键。系统将提示您选择对象。

选择要偏移的对象，或 [退出(E) 放弃(U)] <退出(E)>:

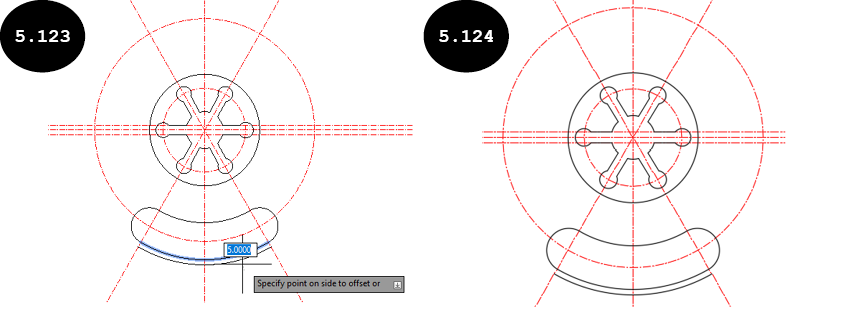

  1. 单击槽的下方较大圆弧，然后将光标移到其外侧，参见图 5.123。系统将提示您指定用于定义偏移方向的点。

指定要偏移的那一侧上的点，或 [退出(E) 多个(M) 放弃(U)] <退出(E)>:
  1. 在槽外侧单击以指定偏移图元的位置。将创建偏移图元，参见图 5.124。此外，系统将再次提示您选择要偏移的对象。

选择要偏移的对象，或 [退出(E) 放弃(U)] <退出(E)>:

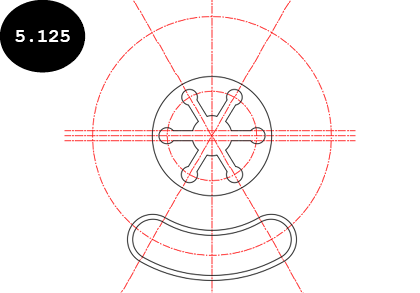

  1. 同样，逐个单击槽的其他图元，并以 5 个单位的偏移距离偏移它们，参见图 5.125。接下来，按 ENTER 键退出“偏移”工具。

现在，需要创建有助于创建图形其他图元的构造线。

  1. 单击展开的“绘图”面板中的“构造线”工具，或输入 XLINE 然后按 ENTER 键。系统将提示您在绘图区域中指定一个点以创建构造线。

指定点或 [水平(H) 垂直(V) 角度(A) 二等分(B) 偏移(O)]:
  1. 在命令提示中单击“偏移”选项，或输入 O 然后按 ENTER 键。系统将提示您指定偏移距离。

指定偏移距离或 [通过(T)] <5.0000>:
  1. 输入 20 作为偏移距离，然后按 ENTER 键。系统将提示您选择要偏移的直线对象。

选择直线对象:

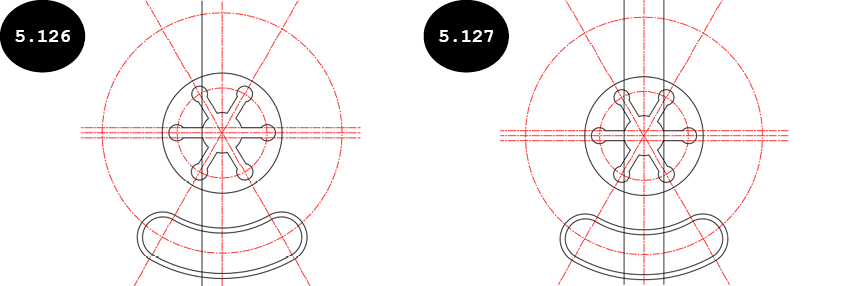

  1. 单击垂直构造线，然后在其左侧单击以指定用于创建新垂直构造线的放置点。将创建垂直构造线，参见图 5.126。此外，系统将提示您选择要偏移的对象。
  2. 再次单击垂直构造线，然后在其右侧单击。将在现有构造线的右侧创建垂直构造线，参见图 5.127。接下来，按 ENTER 键退出“构造线”工具。

现在，需要将新创建的垂直构造线指定到 Reference 图层。

  1. 单击新创建的垂直构造线，然后调用“图层”面板中的“图层”下拉列表。接下来，单击“图层”下拉列表中的 Reference 图层，然后按 ESC 键。所选对象将指定到 Reference 图层，参见图 5.128。

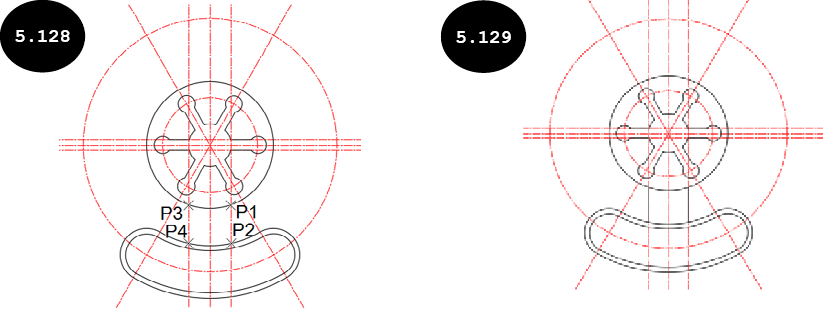

  2. 调用“直线”工具，然后分别在相交点“P1”和“P2”处单击以指定直线的起点和端点，参见图 5.128。接下来，按 ENTER 键退出该工具。
  3. 同样，创建一条起点和端点分别位于相交点“P3”和“P4”的直线，参见图 5.128。图 5.129 显示了在相交点处创建直线图元后的图形。接下来，按 ENTER 键退出该工具。

现在，需要修剪图形中不需要的图元。

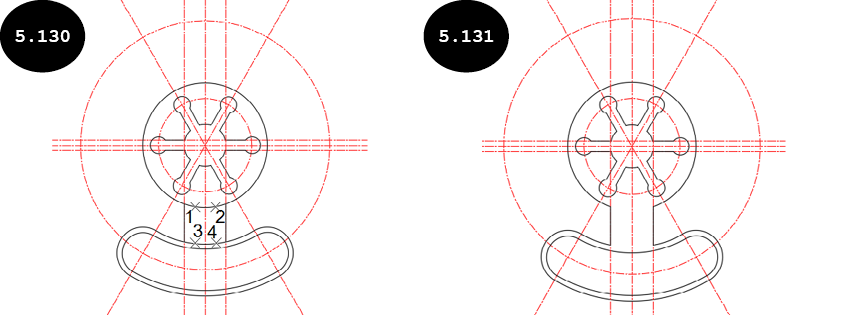

  1. 调用“修剪”工具，然后修剪图 5.130 所示的图元。图 5.131 显示了修剪图元后的图形。

现在，可以隐藏 Reference 图层。

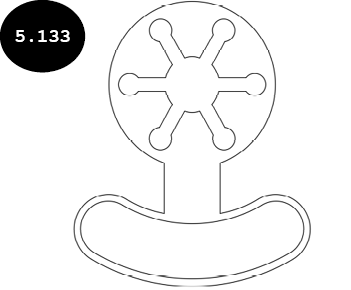

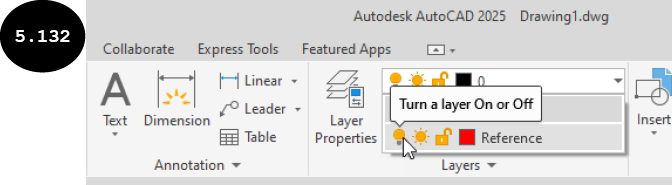

  1. 调用“图层”面板的“图层”下拉列表，参见图 5.132。接下来，单击 Reference 图层的“打开或关闭图层”图标，参见图 5.132。指定到 Reference 图层的所有构造线将在绘图区域中隐藏。图 5.133 显示了最终图形。


第 10 节：保存图形

创建图形后，需要保存它。

  1. 单击“快速访问工具栏”中的“保存”工具 。“图形另存为”对话框出现。
  2. 浏览到 AutoCAD 文件夹内的 Chapter 5 文件夹。
  3. 在对话框的“文件名”字段中输入 Tutorial 3，然后单击“保存”按钮。图形将以名称 Tutorial 3 保存在 Chapter 5 文件夹中。

上机测试练习 1

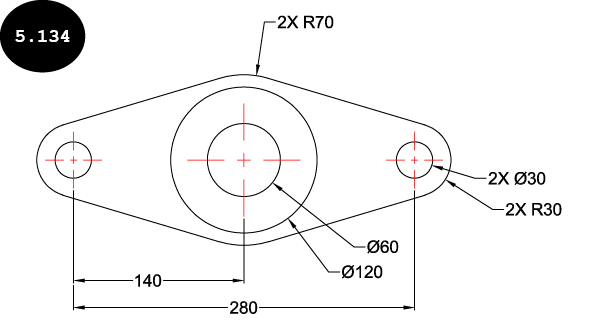

创建图 5.134 所示的图形。图中所示的尺寸仅供参考。您将在后续章节中学习有关标注尺寸的内容。

上机测试练习 2

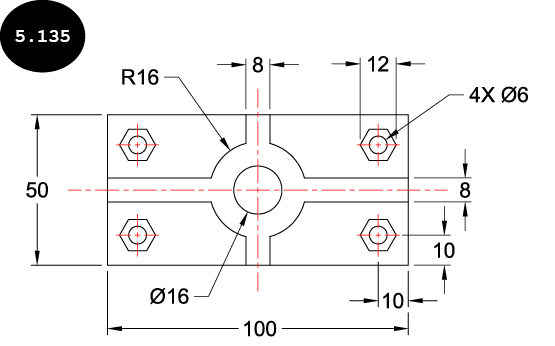

创建图 5.135 所示的图形。

上机测试练习 3

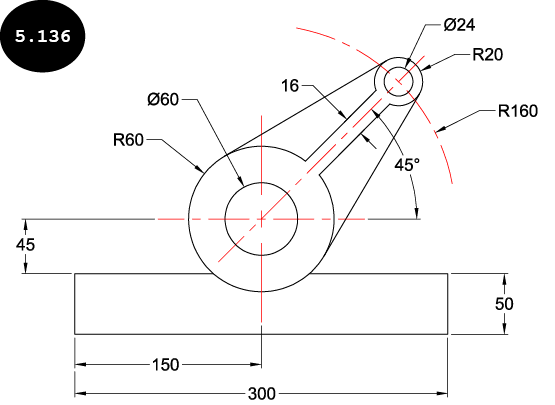

创建图 5.136 所示的图形。
