绘制椭圆

绘制椭圆

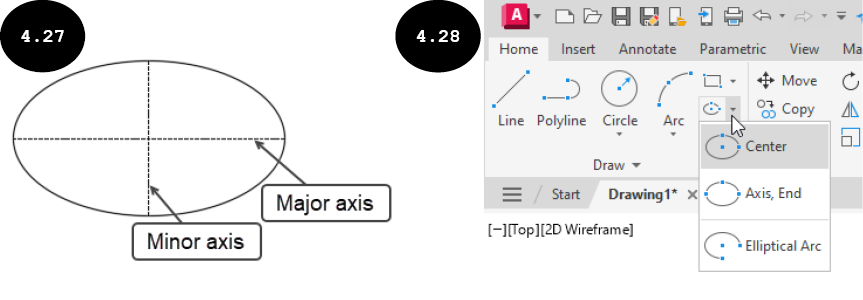

椭圆是通过定义其长轴和短轴来创建的，参见图 4.27。在 AutoCAD 中，您可以使用“圆心”和“轴、端点”工具绘制椭圆。这些工具位于“绘图”面板的“椭圆”弹出工具栏中，参见图 4.28。下面将讨论创建椭圆的方法。

使用“轴、端点”工具绘制椭圆

使用“轴、端点”工具绘制椭圆的方法讨论如下：

1. 单击“绘图”面板中椭圆工具旁的下箭头，调用“椭圆”弹出工具栏，参见图 4.28。
2. 单击“椭圆”弹出工具栏中的“轴、端点”工具。“轴、端点”工具被激活，并提示您指定椭圆轴的第一个端点。或者，在“命令行”窗口中输入 EL，然后按 Enter 键以激活“轴、端点”工具。

指定椭圆的轴端点或 [圆弧(A) 中心点(C)]:

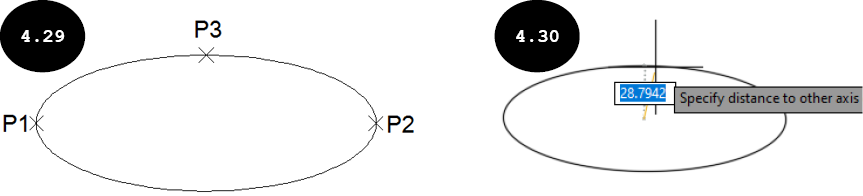

3. 在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定椭圆轴的第一个端点 (P1)，参见图 4.29。系统提示您指定椭圆轴的第二个端点。

指定轴的另一个端点:

4. 在绘图区单击鼠标左键或输入坐标 (X, Y) 或轴的长度以指定第二个端点 (P2)，参见图 4.29。系统提示您指定另一条椭圆轴的距离。

指定另一条半轴长度或 [旋转(R)]:

5. 沿顺时针或逆时针方向将光标移动一段距离。绘图区中会出现椭圆的预览，参见图 4.30。接下来，单击鼠标左键或输入长度以指定另一条椭圆轴的距离 (P3)，参见图 4.29。具有指定长轴和短轴的椭圆即创建完成。

使用“圆心”工具绘制椭圆

使用“圆心”工具绘制椭圆的方法讨论如下：

1. 调用“椭圆”弹出工具栏，参见图 4.28。
2. 单击“椭圆”弹出工具栏中的“圆心”工具。系统提示您指定椭圆轴的中心点。或者，在“命令行”窗口中输入 EL，然后按 Enter 键。接下来，输入 C，然后按 Enter 键以激活“圆心”工具。

指定椭圆的中心点:

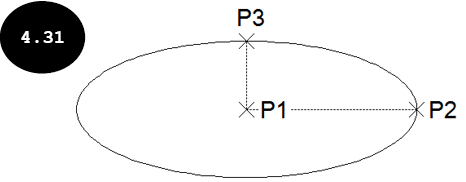

3. 在绘图区单击鼠标左键或输入坐标 (X, Y) 以指定椭圆轴的中心点 (P1)，参见图 4.31。系统提示您指定椭圆轴的端点。

指定轴的端点:

4. 指定椭圆轴的端点 (P2)，参见图 4.31。系统提示您指定另一条椭圆轴的距离。

指定另一条半轴长度或 [旋转(R)]:

5. 沿顺时针或逆时针方向将光标移动一段距离。绘图区中会出现椭圆的预览。接下来，输入椭圆轴的长度，然后按 Enter 键。具有指定长轴和短轴的椭圆即在绘图区中创建完成。
