指定栅格和捕捉设置

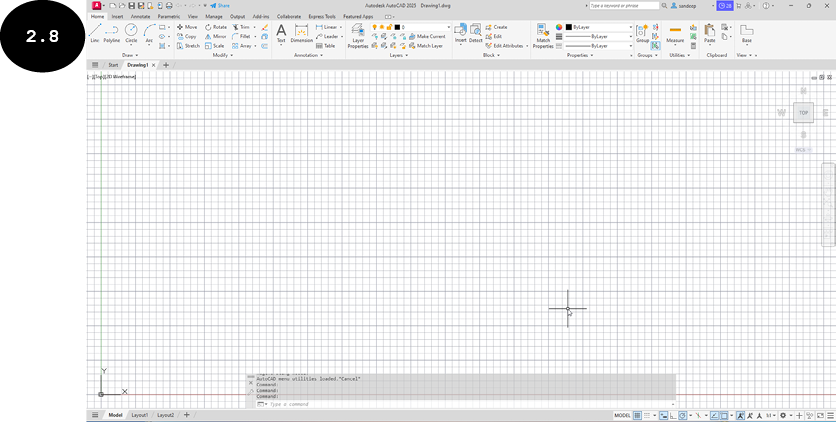

栅格是由线或点组成的矩形图案，旨在通过对齐对象和可视化绘图实体之间的距离来加速图形的创建。栅格线可用作创建图形的参考线。此外，栅格线看起来类似于用于创建图形的方格纸，参见图 2.8。

注意：图 2.8 中所示绘图区域的背景颜色已更改为白色以便清晰查看。更改背景颜色的方法已在第 1 章中讨论。

你可以控制栅格线的间距、角度和对齐方式。你还可以通过指定栅格和捕捉设置来限制光标在栅格线上的移动。

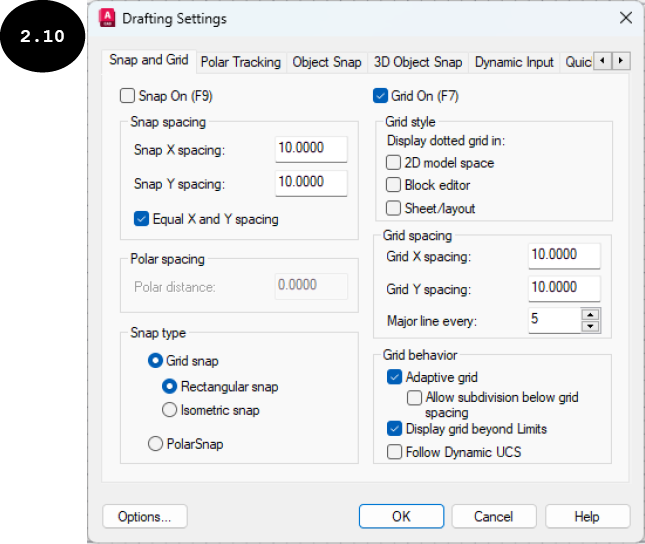

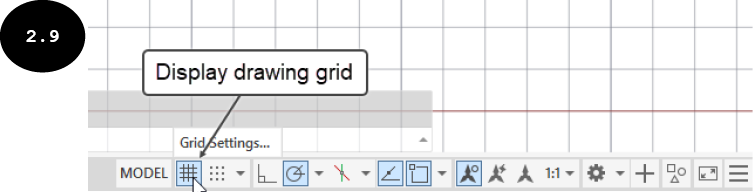

要在 AutoCAD 中定义栅格和捕捉设置，请右键单击状态栏中的“显示图形栅格”按钮，参见图 2.9。将显示“栅格设置”选项。接下来，单击“栅格设置”选项。将显示“草图设置”对话框，参见图 2.10。

确保“草图设置”对话框中的“捕捉和栅格”选项卡已激活，参见图 2.10。对话框“捕捉和栅格”选项卡中的选项用于指定捕捉和栅格设置。下面将讨论其中一些选项。

启用栅格 (F7)

此对话框的“启用栅格”复选框用于切换绘图区域中栅格线的显示。或者，你可以单击状态栏中的“显示图形栅格”按钮或按 F7 键来切换栅格线的显示。

栅格样式

对话框“栅格样式”区域中的选项用于在二维环境中指定栅格样式。下面将讨论这些选项。

二维模型空间

“栅格样式”区域的“二维模型空间”复选框用于将二维模型空间（绘图区域）中的栅格样式设置为点状栅格线。

块编辑器

“块编辑器”复选框用于将块编辑器中的栅格样式设置为点状栅格线。你将在后面的章节中了解有关块编辑器的更多信息。

图纸/布局

“图纸/布局”复选框用于将图纸和布局中的栅格样式设置为点状栅格线。你将在后面的章节中了解有关图纸和布局的更多信息。

栅格间距

对话框“栅格间距”区域中的选项用于指定栅格线之间的间距。下面将讨论这些选项：

栅格 X 轴间距

“栅格间距”区域的“栅格 X 轴间距”字段用于指定沿 X 方向的栅格线之间的间距。

栅格 Y 轴间距

“栅格 Y 轴间距”字段用于指定沿 Y 方向的栅格线之间的间距。

每条主线之间的栅格数

栅格线有两种类型：主栅格线和次栅格线。主栅格线看起来比次栅格线更深。“每条主线之间的栅格数”字段用于指定主栅格线相对于次栅格线的显示。例如，如果你在此字段中输入 5，则主栅格线将每 5 条次栅格线出现一次。

启用捕捉 (F9)

对话框的“启用捕捉”复选框用于打开或关闭捕捉模式。或者，你可以单击状态栏中的“捕捉模式”按钮或按 F9 键来打开或关闭捕捉模式。请注意，通过打开捕捉模式，光标的移动会受到指定的 X 和 Y 间隔的限制。你可以在此对话框的“捕捉间距”区域中指定 X 和 Y 间隔，下面将对此进行讨论。

捕捉间距

“捕捉间距”区域的选项用于分别沿 X 和 Y 方向以指定的 X 和 Y 间隔捕捉光标的移动。下面将讨论这些选项。

捕捉 X 轴间距

“捕捉 X 轴间距”字段用于指定沿 X 方向的捕捉间距。例如，如果你在此字段中输入 5，则光标将沿 X 方向每 5 个单位捕捉一次。

捕捉 Y 轴间距

“捕捉 Y 轴间距”字段用于指定沿 Y 方向的捕捉间距。例如，如果你在此字段中输入 5，则光标将沿 Y 方向每 5 个单位捕捉一次。

X 和 Y 间距相等

“X 和 Y 间距相等”复选框用于使捕捉间距沿 X 和 Y 方向相同。

在“草图设置”对话框中指定栅格和捕捉设置后，单击“确定”按钮以接受更改并退出对话框。

提示：在 AutoCAD 中，为你提供了切换栅格显示和捕捉设置的快捷方式。要切换绘图区域中栅格的显示，你可以单击状态栏中的“显示图形栅格”按钮或按 F7 键。同样，要打开和关闭捕捉设置，你可以单击状态栏中的“捕捉模式”按钮或按 F9 键。
