在封闭边界内创建图案填充

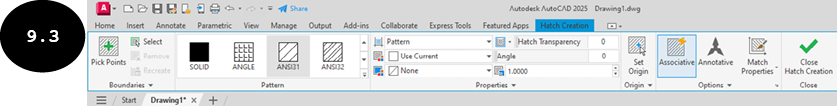

您可以使用图案填充（Hatch）工具或 HATCH 命令在图形视图的封闭区域中创建图案填充。要创建图案填充，请单击主页选项卡绘图面板中的图案填充（Hatch）工具。图案填充创建（Hatch Creation）选项卡出现在功能区中，参见图 9.3。此外，系统将提示您拾取内部点。或者，在命令行窗口中输入 H，然后按 ENTER 键以调用此工具。
拾取内部点或 [选择对象(S) 绘制(W) 放弃(U) 设置(T)]:
注意：调用图案填充（Hatch）工具时，如果在命令提示“指定起点或 [拾取内部点(K) 选择对象(S) 矩形(R) 圆(C) 对齐(AL) 宽度(W) 模式(M) 设置(T)]:”中提示您指定图案填充的起点，则单击拾取内部点选项以在封闭区域内创建图案填充。

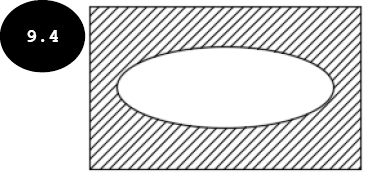

在图案填充创建（Hatch Creation）选项卡中，您可以指定图案类型和特性，例如图案角度、比例和透明度。在图案（Pattern）面板中单击要创建的图案，然后在图案填充创建（Hatch Creation）选项卡特性（Properties）面板的相应字段中指定图案特性。接下来，单击图形视图的封闭区域以创建图案填充。图案填充将在图形视图的指定封闭区域中创建，参见图 9.4。接下来，按 ESC 键退出图案填充的创建。接下来将讨论图案填充创建（Hatch Creation）选项卡的选项。
边界（Boundaries）面板

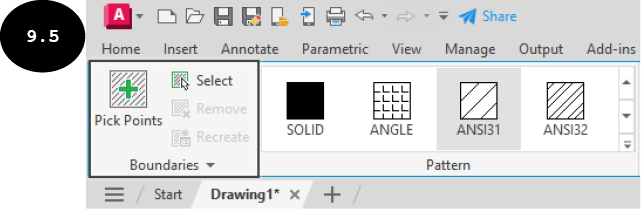

图案填充创建（Hatch Creation）选项卡边界（Boundaries）面板中的选项用于定义图形视图的封闭区域以创建图案填充，参见图 9.5。接下来将讨论这些选项。
拾取点（Pick Points）

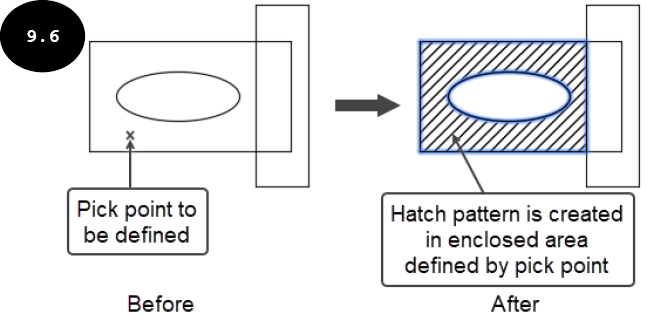

拾取点（Pick Points）工具用于在图形视图的封闭区域中选择一个拾取点以创建图案填充。默认情况下，此工具在边界（Boundaries）面板中处于激活状态。因此，系统将提示您指定一个拾取点。单击以在图形视图的封闭区域中指定一个拾取点。图案填充将在由该拾取点定义的封闭区域中创建，参见图 9.6。您可以在图形中指定多个拾取点以创建图案填充。
选择（Select）

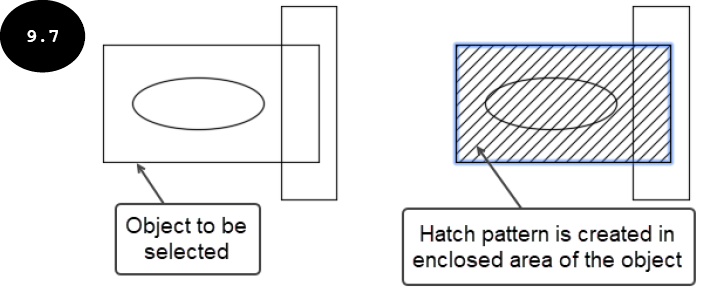

边界（Boundaries）面板的选择（Select）工具用于选择对象以创建图案填充。当您单击边界（Boundaries）面板中的选择（Select）工具时，系统将提示您选择对象以创建图案填充。单击图形的封闭对象。所选对象的封闭区域将被图案填充填充，参见图 9.7。您可以在图形中选择多个封闭对象以创建图案填充。
删除（Remove）
删除（Remove）工具用于选择先前选择的对象，以删除在其中创建的图案填充。
图案（Pattern）面板

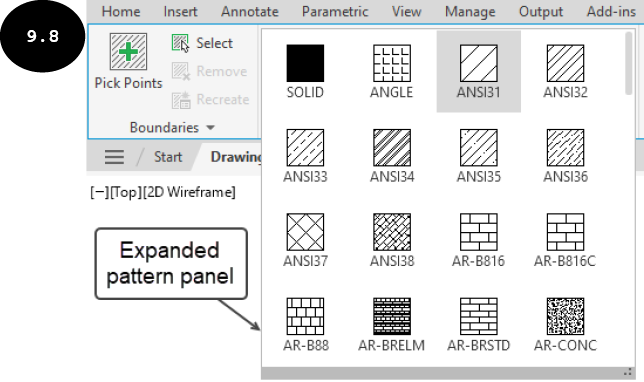

图案（Pattern）面板中的选项用于选择要创建的图案填充类型。AutoCAD 提供了各种图案填充。图 9.8 显示了展开的图案（Pattern）面板，其中显示了不同的图案填充。您可以通过单击面板右下角的向下箭头来展开图案（Pattern）面板。
特性（Properties）面板

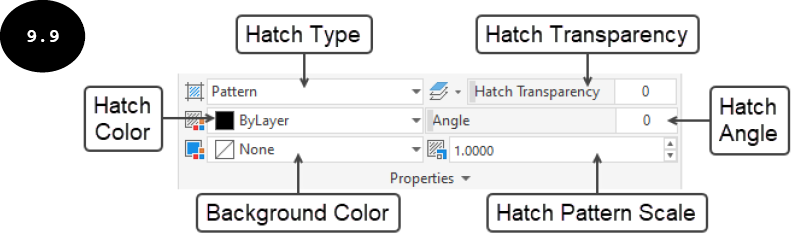

特性（Properties）面板用于在面板的相应字段中指定图案填充特性，例如图案填充颜色、图案填充背景色、图案填充透明度、图案填充角度和图案填充比例，参见图 9.9。
选项（Options）面板
选项（Options）面板的关联（Associative）工具用于使图案填充与所选对象关联。关联图案填充在修改对象时会自动更新。要创建关联图案填充，请单击选项（Options）面板中的关联（Associative）工具以激活它，然后在封闭对象上创建图案填充。
注释性（Annotative）工具用于使图案填充具有注释性，以便图案填充的比例自动调整到视口的比例。
指定图案填充特性后，单击以指定封闭区域或对象以创建图案填充。图案填充将在所选的封闭区域中创建。
