第 10 章：使用块和外部参照

在本章中，将讨论以下主题：

• 创建块
• 将块插入图形
• 创建写块
• 将写块插入图形
• 编辑块
• 创建动态块
• 使用外部参照（Xrefs）

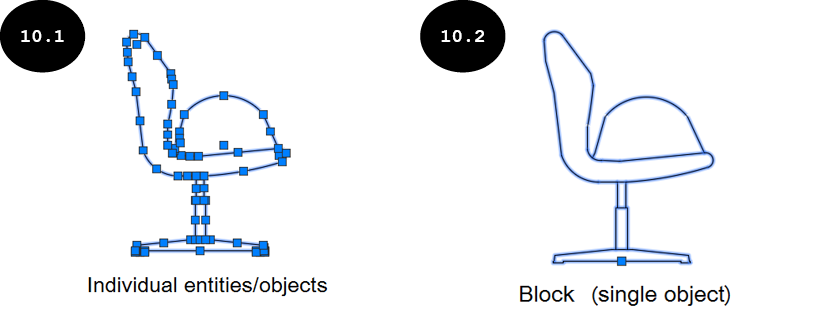

块是 AutoCAD 中一个非常强大的功能，它可以帮助设计师加快设计创建速度、提高效率并节省时间。例如，在图形中，你经常会发现一些重复的对象，如符号和紧固件。与其一次又一次地创建相同的对象，你可以创建它的块，并在图形中多次使用它。块是组合在一起并作为单个对象进行操作的对象的集合。图 10.1 显示了一个包含多个对象的几何图形，图 10.2 显示了将其转换为块后的同一几何图形，其中所有对象都被视为单个对象。

在 AutoCAD 中，你可以创建两种类型的块：内部块（Block）和外部块（WBlock）。内部块是一组保存在图形内部的块，可以在图形中多次使用。它通过 BLOCK 命令创建，被称为块。外部块是一组对象或整个图形，它被保存为外部文件，可以在任何图形中多次使用。它通过 WBLOCK 命令创建，被称为写块。
