创建旋转特征

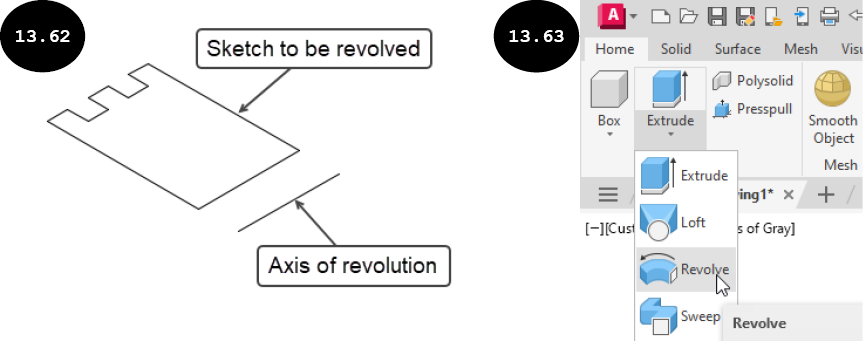

旋转特征是通过绕旋转轴旋转草图而创建的。请注意，要旋转的草图应位于旋转轴的两侧，如图 13.62 所示。可以通过在绘图区域中指定两个点或选择线性实体来定义旋转轴。也可以使用 UCS 的 X 轴或 Y 轴作为旋转轴。在 AutoCAD 中，可以使用 旋转 工具创建旋转特征。创建旋转特征的方法讨论如下：

1. 单击“常用”选项卡中“建模”面板中的 旋转 工具，如图 13.63 所示。系统将提示选择要旋转的对象。或者，在命令行窗口中输入 REV，然后按 ENTER 键激活此工具。

选择要旋转的对象或 [模式(MO)]:

2. 选择要旋转的草图，然后按 ENTER 键。系统将提示指定轴的起点，或选择对象作为轴来旋转所选草图。

指定轴起点或根据以下选项之一定义轴 [对象(O) X Y Z] <对象>:

3. 在绘图区域中依次单击以指定起点和终点来定义旋转轴，然后按 ENTER 键。将出现旋转特征的预览，并提示指定旋转角度。默认情况下，旋转方向使用右手拇指规则定义，即右手拇指指向旋转轴，弯曲的手指定义正旋转方向。

指定旋转角度或 [起点角度(ST) 反转(R) 表达式(X)] <360>:

注意：要选择对象作为旋转轴，请单击命令提示中的“对象”选项，然后选择对象作为旋转轴。还可以使用命令提示中出现的“X”、“Y”或“Z”选项，绕 X、Y 或 Z 轴旋转草图。

4. 如果需要，请单击命令提示中的“反转”选项以反转旋转方向。

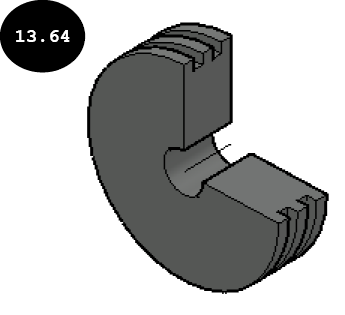

5. 输入旋转角度，然后按 ENTER 键。旋转特征将通过绕旋转轴旋转草图而创建，如图 13.64 所示。
