第 9 章：创建图案填充和渐变色

在本章中，将讨论以下主题：

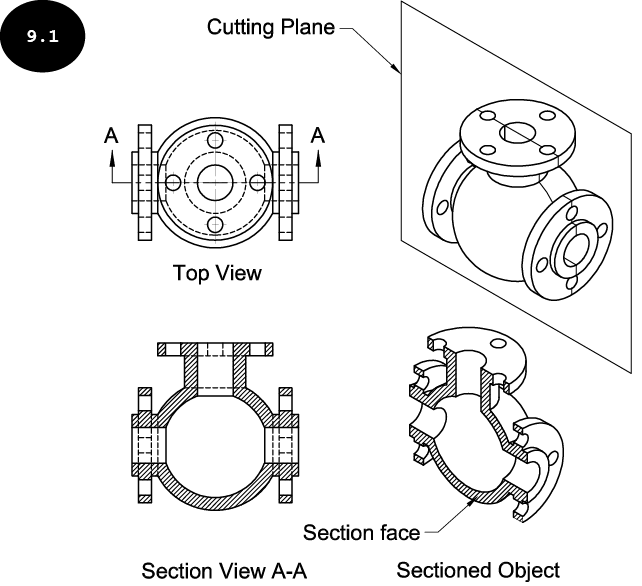

在机械制图中，图案填充用于表示零件的横截面形状和材料。零件的横截面形状是通过使用假想的剖切平面剖切零件，然后从垂直于剖切平面的方向观察它来创建的，参见图 9.1。表示零件横截面形状的视图称为剖视图。

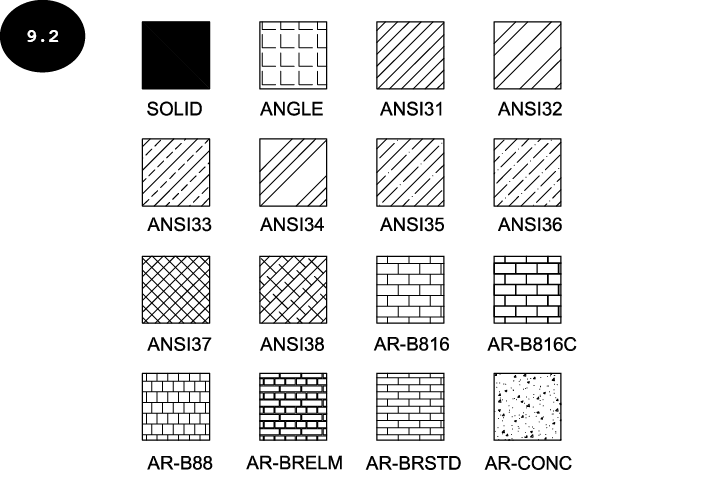

从上图可以明显看出，图案填充是通过用由填充线或实体填充组成的图案填充图形视图的封闭区域来创建的。AutoCAD 提供了各种图案填充，可用于表示零件的横截面形状和材料。在建筑制图中，图案填充用于描述对象的材料类型，例如砖、石、木材和沙子。图 9.2 显示了 AutoCAD 中可用的一些图案填充。
