绘制圆

绘制圆

在 AutoCAD 中，你可以使用以下方法绘制圆：

• 定义圆心和半径
• 定义圆心和直径
• 定义圆周长上的两个直径相对点
• 定义圆周长上的三个点
• 定义两个切点和半径
• 定义三个切点

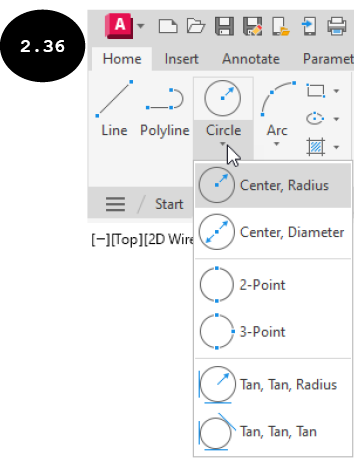

在 AutoCAD 中，用于绘制圆的工具位于“常用”选项卡“绘图”面板的“圆”弹出菜单中，参见图 2.36。或者，你可以通过在命令行窗口中输入 CIRCLE 或 C，然后按 ENTER 键来调用 CIRCLE 命令绘制圆。下面将讨论绘制圆的不同方法。

通过定义圆心和半径绘制圆

你可以使用“圆”弹出菜单中的“圆心, 半径”工具通过定义圆心和半径来绘制圆。为此，一旦“圆心, 半径”工具被激活，你可以在命令行窗口或动态输入框中指定圆心的坐标 (X, Y)。下面将讨论通过定义圆心和半径绘制圆的方法：

1. 调用“圆”弹出菜单（参见图 2.36），然后单击“圆心, 半径”工具。“圆心, 半径”工具被激活，并提示你指定圆的圆心。或者，你可以在命令行窗口中输入 C 或 CIRCLE，然后按 ENTER 键来激活此工具。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:

2. 在命令行或动态输入框中指定圆心的坐标 (X, Y)，然后按 ENTER 键。系统会提示你指定圆的半径。或者，你可以在绘图区域中单击以指定圆的圆心。

指定圆的半径或 [直径(D)]:

提示：要通过定义直径来创建圆，请单击命令提示中的“直径”选项，或在命令行窗口中输入 D，然后按 ENTER 键。接下来，在命令行窗口中指定圆的直径。

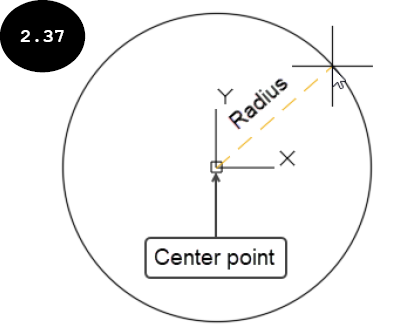

3. 输入圆的半径值，然后按 ENTER 键。将在绘图区域中创建一个具有指定半径的圆，参见图 2.37。

通过定义圆心和直径绘制圆

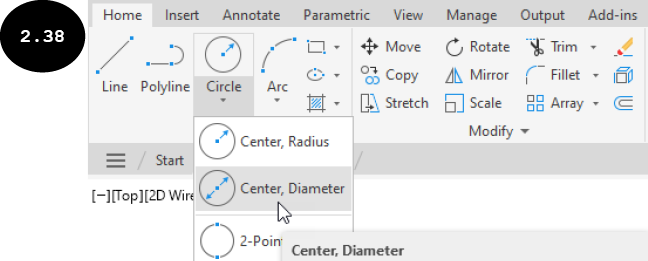

你可以使用“圆”弹出菜单中的“圆心, 直径”工具通过定义圆心和直径来绘制圆，参见图 2.38。下面将讨论通过定义圆心和直径绘制圆的方法：

1. 调用“圆”弹出菜单，然后单击“圆心, 直径”工具。系统会提示你指定圆的圆心。或者，在命令行窗口中输入 C，然后按 ENTER 键。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:

2. 在命令行窗口或动态输入框中指定圆心的坐标 (X, Y)，然后按 ENTER 键。系统会提示你指定圆的直径。

指定圆的半径或 [直径(D)]:_d 指定圆的直径:

注意：如果你通过在命令行窗口中输入 C 或 CIRCLE 来调用创建圆的工具，则在指定圆的圆心后，你需要单击命令提示中的“直径”选项来指定圆的直径。

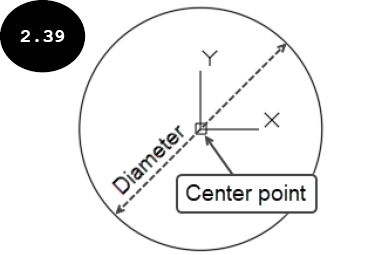

3. 输入圆的直径，然后按 ENTER 键。将创建一个具有指定直径的圆，参见图 2.39。

通过定义两点绘制圆

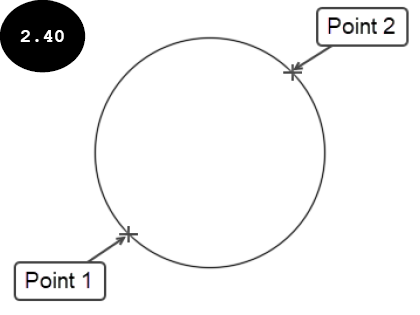

你可以使用“两点”工具通过定义圆周长上的两个直径相对点来绘制圆，参见图 2.40。你也可以在命令行窗口中输入 C 或 CIRCLE，然后单击出现的命令提示中的“两点(2P)”选项，通过定义圆周长上的两个点来创建圆。下面将讨论通过定义两点绘制圆的方法：

1. 调用“圆”弹出菜单，然后单击“两点”工具。系统会提示你指定圆周长上的第一个点。或者，在命令行窗口中输入 C，然后按 ENTER 键。接下来，单击出现的命令提示中的“两点(2P)”选项。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:_2p 指定圆直径的第一个端点:

2. 在命令行窗口或动态输入框中输入第一个点的坐标 (X, Y)，然后按 ENTER 键。或者，在绘图区域中单击以定义圆的第一个点。指定第一个点后，系统会提示你指定圆的第二个点。

指定圆直径的第二个端点:

3. 在命令行窗口或动态输入框中输入圆周长上第二个点的坐标 (X, Y)，然后按 ENTER 键。圆即被绘制出来，参见图 2.40。你也可以直接在绘图区域中单击以定义圆周长上的第二个点。

通过定义三点绘制圆

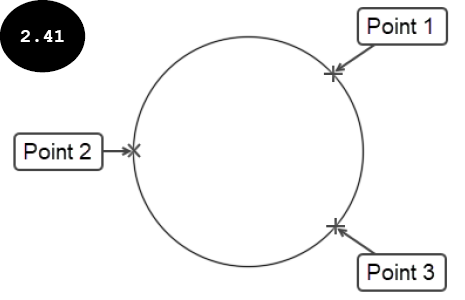

在 AutoCAD 中，你可以通过定义圆周长上的三个点来绘制圆，参见图 2.41。下面将讨论通过定义三点绘制圆的方法：

1. 调用“圆”弹出菜单，然后单击“三点”工具。系统会提示你指定圆的圆心。或者，在命令行窗口中输入 C 或 CIRCLE，然后按 ENTER 键。接下来，单击命令提示中的“三点(3P)”选项，或在命令行窗口中输入 3P。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:_3p 指定圆上的第一个点:

2. 在命令行窗口或动态输入框中输入第一个点的坐标 (X, Y)，然后按 ENTER 键。或者，你可以直接在绘图区域中单击以定义第一个点。一旦你指定了第一个点，系统会提示你指定圆的第二个点。

指定圆上的第二个点:

3. 输入第二个点的坐标 (X, Y)。系统会提示你指定第三个点。此外，会出现圆的预览，使其通过两个指定的点。

指定圆上的第三个点:

4. 输入第三个点的坐标 (X, Y)。圆即被绘制出来，参见图 2.41。

通过定义两个切点和半径绘制圆

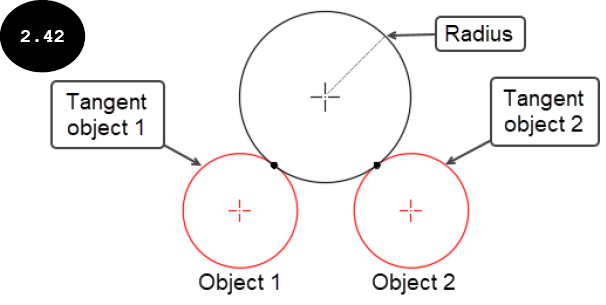

在 AutoCAD 中，你可以绘制与两个对象/实体相切的圆。要绘制与两个对象/实体相切的圆，你需要使用“相切, 相切, 半径”工具定义两个相切对象和圆的半径，参见图 2.42。下面将讨论通过定义两个切点和半径绘制圆的方法：

1. 调用“圆”弹出菜单，然后单击“相切, 相切, 半径”工具。系统会提示你指定第一个相切对象。或者，在命令行窗口中输入 C，然后按 ENTER 键。接下来，单击命令提示中的“切点、切点、半径(T)”选项，或在命令行窗口中输入 ttr。

指定圆上的第一个切点:

2. 在绘图区域中单击第一个相切对象，参见图 2.42。系统会提示你指定第二个相切对象。

指定圆上的第二个切点:

3. 在绘图区域中单击第二个相切对象，参见图 2.42。系统会提示你指定圆的半径。

指定圆的半径:

4. 在命令行窗口或动态输入框中输入圆的半径值，然后按 ENTER 键。将绘制一个与两个选定对象相切的圆，参见图 2.42。

通过定义三个切点绘制圆

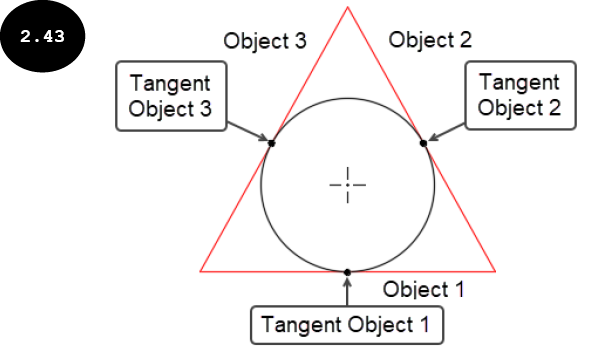

在 AutoCAD 中，你可以绘制与三个对象/实体相切的圆。要绘制与三个对象/实体相切的圆，你需要使用“相切, 相切, 相切”工具定义三个相切对象，参见图 2.43。下面将讨论通过定义三个切点绘制圆的方法：

1. 调用“圆”弹出菜单，然后单击“相切, 相切, 相切”工具。系统会提示你指定第一个相切对象。

指定圆的圆心或 [三点(3P) 两点(2P) 切点、切点、半径(T)]:_3p 指定圆上的第一个点:_tan 到

2. 在绘图区域中单击第一个相切对象，参见图 2.43。系统会提示你指定第二个相切对象。

指定圆上的第二个点:_tan 到

3. 在绘图区域中单击第二个相切对象，参见图 2.43。系统会提示你指定第三个相切对象。

指定圆上的第三个点:_tan 到

4. 单击第三个相切对象，参见图 2.43。将绘制一个与三个选定对象相切的圆，参见图 2.43。
