练习 1

练习 1

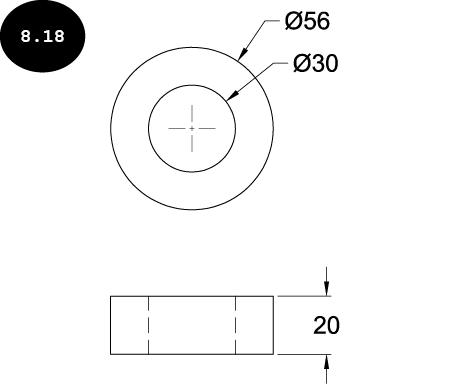

创建图 8.18 所示的图形。在本练习中，您需要为某个标注设置标注特性，然后使用特性匹配（Match Properties）工具将指定的特性传递到图形的其他标注。

第 1 节：启动 AutoCAD

1. 启动 AutoCAD，然后打开一个新的图形文件。

第 2 节：创建图形

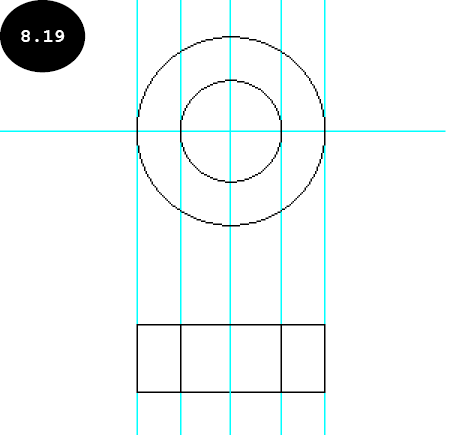

1. 使用绘图工具创建图形的主视图和俯视图，如图 8.19 所示。在此图中，构造线用于创建图形视图。此外，为了图像清晰起见，构造线的颜色已更改。您可以在创建图形后删除构造线，或关闭构造线所在的图层。

第 3 节：为隐藏线指定特性

现在，您需要使用特性（PROPERTIES）选项板为图形的隐藏线指定 HIDDEN 线型。但是，您首先需要在图形中加载 HIDDEN 线型。

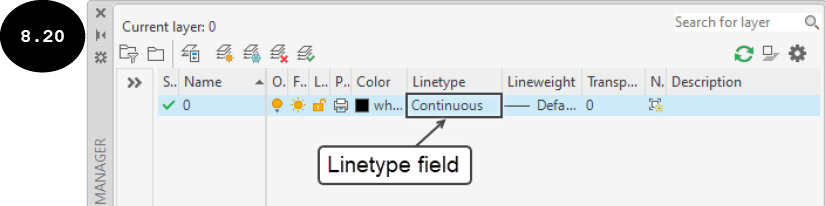

1. 单击主页选项卡图层面板中的图层特性（Layer Properties）工具。图层特性管理器（LAYER PROPERTIES MANAGER）窗口出现，参见图 8.20。
2. 单击 0 图层的线型（Linetype）字段，参见图 8.20。选择线型（Select Linetype）对话框出现。

3. 在选择线型（Select Linetype）对话框中，单击加载（Load）按钮。加载或重载线型（Load or Reload Linetypes）对话框出现。
4. 在加载或重载线型（Load or Reload Linetypes）对话框中选择 HIDDEN 线型，然后单击确定（OK）按钮。HIDDEN 线型被加载到对话框中。
5. 单击选择线型（Select Linetype）对话框中的取消（Cancel）按钮，然后关闭图层特性管理器（LAYER PROPERTIES MANAGER）窗口。

在图形中加载 HIDDEN 线型后，您可以使用特性（PROPERTIES）选项板将其指定给所需的图形图元。

6. 在命令行窗口中输入 PR，然后按 ENTER 键。特性（PROPERTIES）选项板出现。或者，单击功能区中视图选项卡选项板面板中的特性（Properties）工具以调用特性（PROPERTIES）选项板。

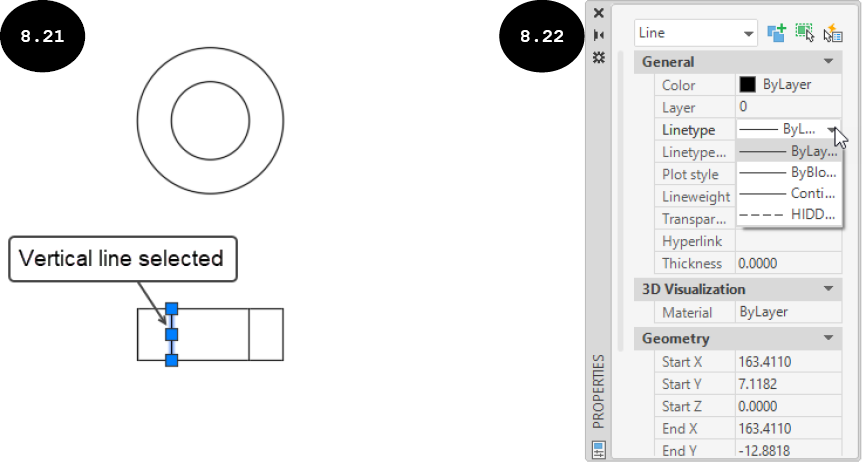

7. 单击主视图中要转换为隐藏线的内部垂直线，参见图 8.21。所选直线的当前特性将出现在特性（PROPERTIES）选项板中。
8. 单击特性（PROPERTIES）选项板的线型（Linetype）字段。单击出现的箭头。线型（Linetype）下拉列表出现，参见图 8.22。

9. 在线型（Linetype）下拉列表中单击 HIDDEN 线型。HIDDEN 线型被指定给图形的所选直线。

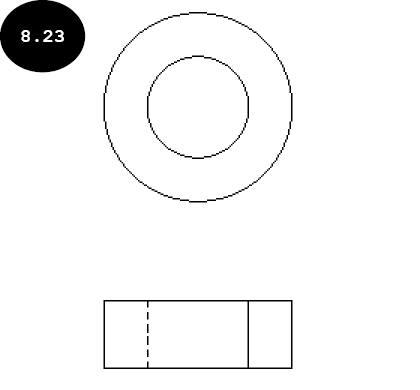

10. 单击特性（PROPERTIES）选项板的线型比例（Linetype scale）字段，然后输入 10 作为所选直线的线型比例。接下来，按 ENTER 键。所选直线显示为类似于图 8.23 所示的样式。

第 4 节：匹配隐藏线特性

现在，您需要将左侧隐藏线的特性匹配到右侧隐藏线。

1. 单击主页选项卡特性面板中的特性匹配（Match Properties）工具。系统将提示您选择源对象。

选择源对象:

2. 单击图形的左侧隐藏线作为源对象。系统将提示您选择目标对象。

选择目标对象或 [设置(S)]:

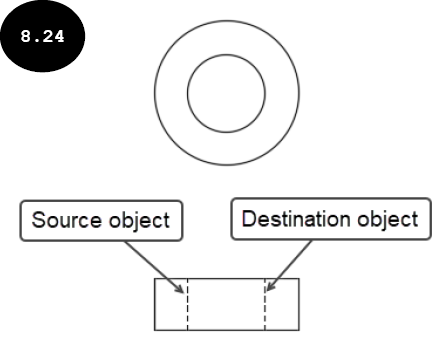

3. 单击图形的右侧内部垂直线作为目标对象，参见图 8.24。所选直线的特性与源对象匹配，参见图 8.24。

第 5 节：应用标注

现在，您需要在图形中应用标注，然后使用特性（PROPERTIES）选项板设置标注特性。

1. 单击主页选项卡注释面板中的标注（Dimension）工具。系统将提示您选择要标注的对象。

选择对象或指定第一条尺寸界线原点或 [角度(A) 基线(B) 继续(C) 坐标(O) 对齐(G) 分布(D) 图层(L) 放弃(U)]:

2. 将光标移到主视图最右侧的垂直线上，然后当该线在绘图区中高亮显示时单击它。线性标注将附着到光标上。

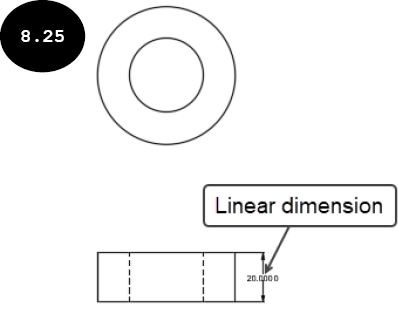

3. 将光标水平向右移动，然后单击以在绘图区中指定标注的放置点。线性标注被应用并放置在指定位置，参见图 8.25。请注意，由于当前标注样式的标注特性，所应用标注的标注文字和箭头在绘图区中可能显示得非常小，参见图 8.25。您将在本练习的后面修改标注特性。

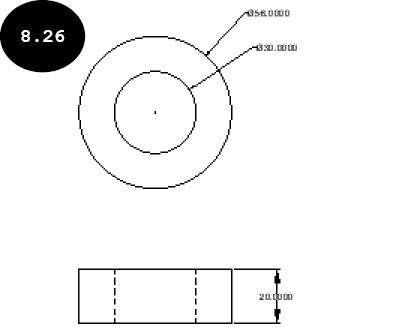

4. 同样，在图形中应用直径标注，参见图 8.26。

第 6 节：指定和匹配标注特性

现在，您需要使用特性（PROPERTIES）选项板为图形中的某个标注指定标注特性，然后将这些特性匹配到图形的其他标注。

1. 单击图形的线性标注，然后调用特性（PROPERTIES）选项板。
2. 单击特性（PROPERTIES）选项板中的箭头大小（Arrow size）字段，然后输入 5 作为标注的箭头大小。
3. 同样，在特性（PROPERTIES）选项板的文字高度（Text height）字段中输入 5.5 作为文字高度，在尺寸界线延伸（Ext line ext）字段中输入 1.5，在尺寸界线偏移（Ext line offset）字段中输入 1.5，在文字偏移（Text offset）字段中输入 1.5。所选标注显示为类似于图 8.27 所示的样式。

现在，您需要将标注的精度值设置为 0。

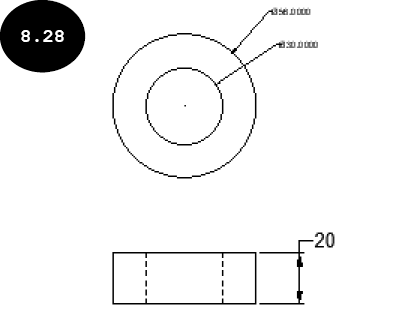

4. 在特性（PROPERTIES）选项板的主单位（Primary Units）类别中，单击精度（Precision）字段。接下来，单击出现的箭头。精度（Precision）下拉列表出现。在此下拉列表中，选择 0 选项作为所选标注的精度，参见图 8.28。或者，在绘图区中右键单击该标注。快捷菜单出现。在此快捷菜单中，单击精度（Precision）> 0 以设置所选标注的精度。接下来，按 ESC 键。所选标注的标注特性被修改，参见图 8.28。

现在，您需要将此标注的特性匹配到图形的其他标注。

5. 单击主页选项卡特性面板中的特性匹配（Match Properties）工具。系统将提示您选择源对象。

选择源对象:

6. 单击线性标注作为源对象。系统将提示您选择目标对象。

选择目标对象或 [设置(S)]:

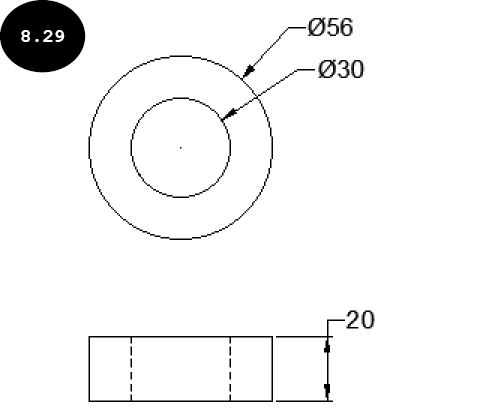

7. 逐个单击图形的直径标注，以匹配源标注的特性。图 8.29 显示了匹配所有标注特性后的图形。

第 7 节：保存图形

创建图形后，您需要保存它。

1. 单击快速访问工具栏中的保存（Save）工具 。图形另存为（Save Drawing As）对话框出现。
2. 浏览到 AutoCAD 文件夹，然后在 AutoCAD 文件夹内创建一个名为 Chapter 8 的文件夹。
3. 在对话框的文件名（File name）字段中输入 Tutorial 1，然后单击保存（Save）按钮。图形以名称 Tutorial 1 保存在 Chapter 8 文件夹中。

上机测试 1

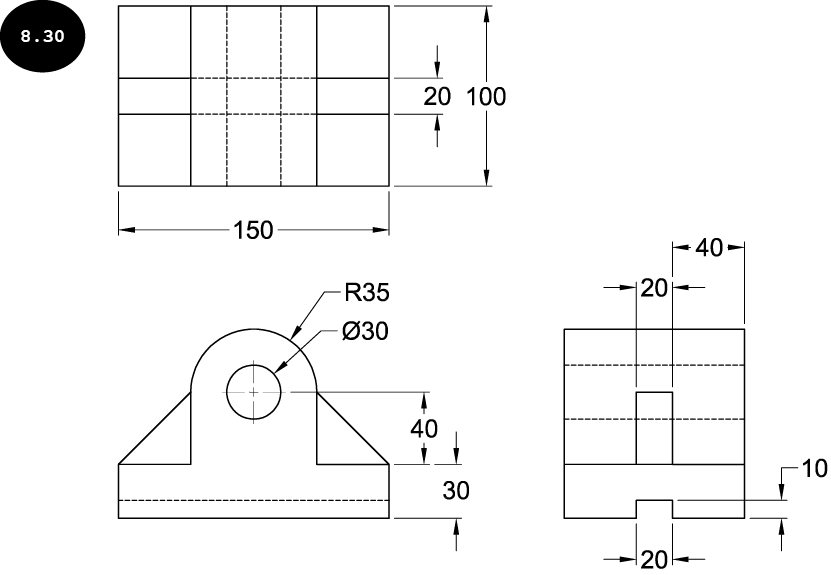

创建图 8.30 所示的图形。修改标注样式的标注特性，然后将标注应用到图形。您可以任意指定标注特性的值。

上机测试 2

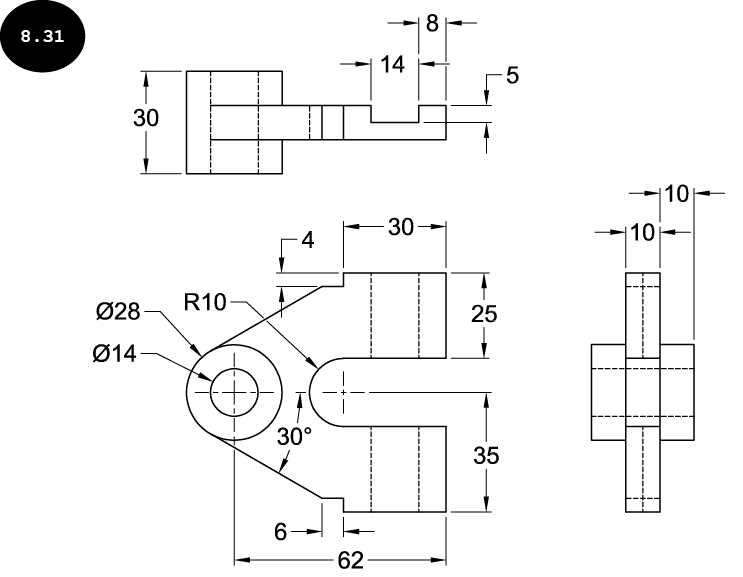

创建图 8.31 所示的图形。修改标注样式的标注特性，然后将标注应用到图形。您可以任意指定标注特性（例如标注高度和箭头大小）的值。
