使用对象捕捉追踪

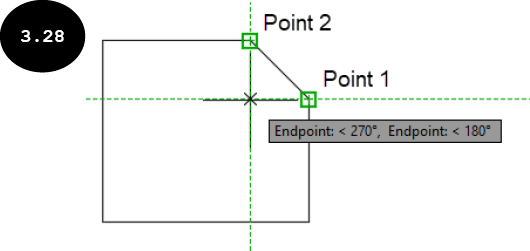

对象捕捉追踪（Object Snap Tracking）模式用于指定与图形现有对齐的新点，参见图 3.28。在此图中，圆的中心点是通过将其与图形倾斜线实体的端点对齐来定义的。请注意，对象捕捉追踪模式与对象捕捉配合使用。当对象捕捉追踪打开时，将出现从图形现有点发出的参考/追踪线，这些线引导光标指针在绘图区域中指定新点，参见图 3.28。

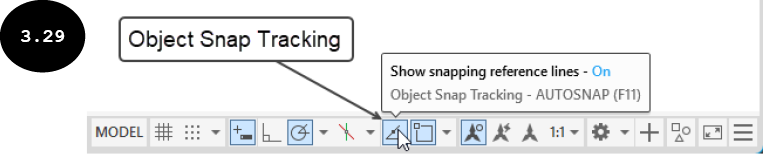

要使用对象捕捉追踪模式在图形中指定点，请单击状态栏中的对象捕捉追踪按钮以将其打开。或者，按 F11 键以打开对象捕捉追踪模式，参见图 3.29。它是一个切换按钮。

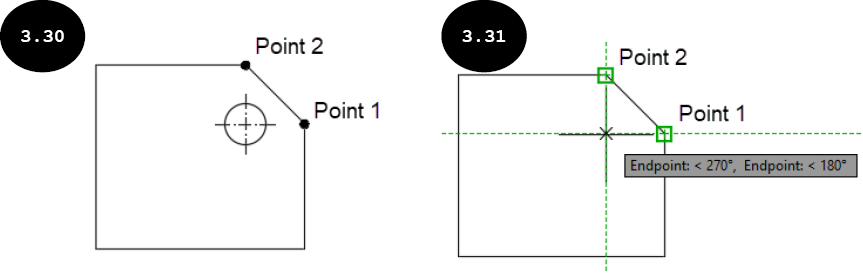

一旦对象捕捉追踪已打开，请将光标移到绘图区域中的参考点。当光标捕捉到参考点时，将光标移到绘图区域中的一定距离处。将出现一条从参考点发出的参考/追踪线。您可以使用此参考/追踪线在绘图区域中指定新点。例如，要绘制图 3.30 所示的圆，其中心点位于端点：点 1 和点 2 的交点处，您需要首先将光标移到点 1，然后将其水平向左移动。将出现一条参考/追踪线。接下来，将光标移到点 2，当光标捕捉到它时，将光标垂直向下移动。将出现一条参考/追踪线。继续垂直向下移动光标，直到光标借助参考/追踪线捕捉到两个端点的交点，参见图 3.31。接下来，单击鼠标左键以在端点交点处指定圆的中心点，参见图 3.31。
