WD_M 块

WD_M 块

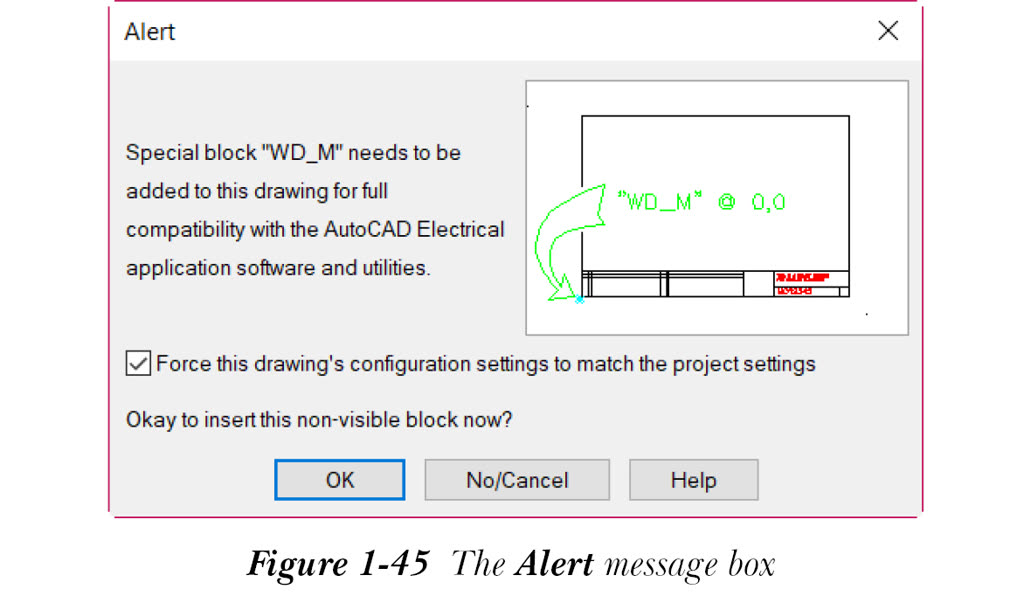

AutoCAD Electrical 使用的图形的大部分设置都保存在图形上的一个智能块中，该块称为 WD_M.dwg。AutoCAD Electrical 的每个图形都应包含不可见的 WD_M 块，以使图形与 AutoCAD Electrical 兼容。图形中应只包含一份 WD_M 块。WD_M.dwg 块位于默认符号库中。WD_M.dwg 由各种属性组成，这些属性定义图层名称、默认设置等。如果现有图形或新图形中不存在 WD_M 块，而您想要插入任何电气元件或想要编辑图形特性，则将显示“警告”消息框，如图 1-45 所示。

在此消息框中选择“确定”按钮，以在 0,0 位置插入 WD_M 块。默认情况下，“强制此图形的配置设置与项目设置匹配”复选框处于选中状态。因此，图形设置将与项目设置匹配。

注

要在图形中插入面板布局符号，需要插入 WD_PNLM 块，这将在第 8 章中讨论。
