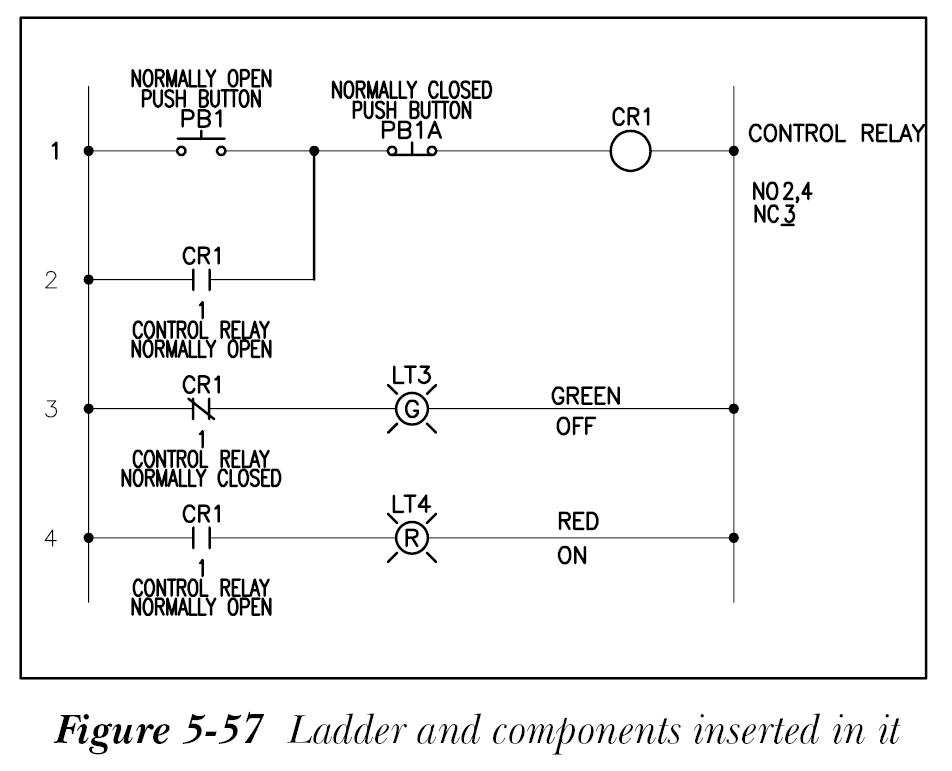

在本教程中，您将在图形中插入一个带有四个梯级的梯形图，然后从“插入元件”对话框中插入按钮、继电器和指示灯。此外，您还将为元件添加描述，如图 5-57 所示。（预计时间: 20 分钟）

完成本教程需要以下步骤:

a. 创建新图形。

b. 将梯形图插入图形。

c. 插入元件并为元件添加描述。

d. 添加导线。

e. 修剪梯形图的梯级。

f. 保存图形文件。

创建新图形

1. 如果“项目管理器”尚未显示，请打开它。
2. 激活 CADCIM 项目。
3. 在“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。在“图形文件”区域的“名称”编辑框中输入 C05_tut01。
4. 接下来，选择“样板”编辑框右侧的 Browse 按钮；将显示“选择样板”对话框。从此对话框中选择 ACAD_ELECTRICAL 样板，然后选择 Open 按钮；样板文件的路径和位置将显示在“样板”编辑框中。
5. 在“描述 1”编辑框中输入 Schematic Components。
6. 选择 OK 按钮；C05_tut01.dwg 将在 CADCIM 项目中创建，并显示在其图形列表的底部。
7. 如前所述，将 C05_tut01.dwg 移动到 TUTORIALS 子文件夹。

将梯形图插入图形

1. 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择 插入梯形图（Insert Ladder） 工具；将显示“插入梯形图”对话框。
2. 在“插入梯形图”对话框中设置以下参数:

宽度: 5.0 间距: 1.0

第 1 参考: 1 梯级: 4

1 相: 选择此单选按钮 是: 选择此单选按钮

设置这些参数后，单击“长度”编辑框；梯形图的长度将自动计算并显示在此编辑框中。

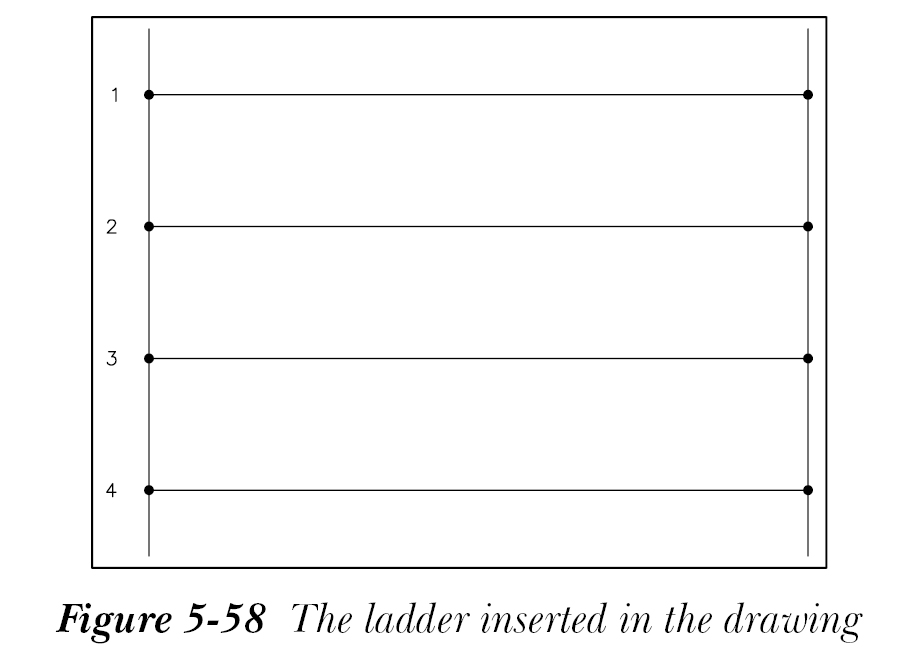

3. 选择 OK 按钮；系统将提示您指定第一个梯级的起始位置。在命令行中输入 10, 15 并按 Enter 键；梯形图将插入到图形中，如图 5-58 所示。
4. 放大图形。

插入元件并为元件添加描述

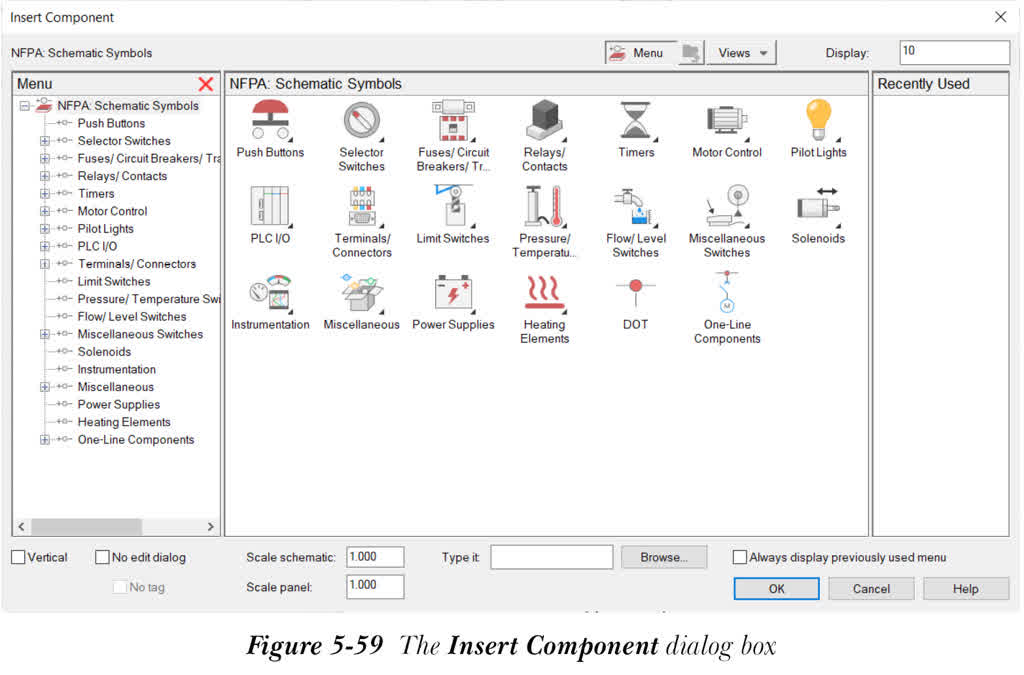

1. 从“原理图”>“插入元件”>“图标菜单”下拉列表中选择 图标菜单（Icon Menu） 工具；将显示“插入元件”对话框，如图 5-59 所示。
2. 从“插入元件”对话框右侧显示的“NFPA: 原理图符号”区域中选择“按钮”图标；“NFPA: 原理图符号”区域将替换为“NFPA: 按钮”区域。
3. 从“NFPA: 按钮”区域中选择“常开按钮”。您会注意到附着在光标上的元件已显示。此外，系统将提示您指定按钮的插入点。接下来，将按钮放置在梯级 1 的最左侧；将显示“插入/编辑元件”对话框。

“元件标记”区域的编辑框中显示 PB1。请勿更改该值。

4. 分别在“描述”区域的“行 1”和“行 2”编辑框中输入 NORMALLY OPEN 和 PUSH BUTTON。
5. 从“插入/编辑元件”对话框中选择 OK 按钮；PB1 元件将插入到图形中。
6. 再次从“原理图”>“插入元件”>“图标菜单”下拉列表中选择 图标菜单（Icon Menu） 工具；将显示“插入元件”对话框。
7. 从“插入元件”对话框右侧显示的“NFPA: 原理图符号”区域中选择“按钮”图标；“NFPA: 原理图符号”区域将修改为“NFPA: 按钮”区域，显示各种类型的按钮。
8. 选择“常闭按钮”元件；您会注意到附着在光标上的元件已显示。此外，系统将提示您指定按钮的插入点。接下来，将按钮放置在梯级 1 上 PB1 的右侧，参考图 5-57；将显示“插入/编辑元件”对话框。“元件标记”区域的编辑框中显示 PB1A。请勿更改此值。
9. 分别在“描述”区域的“行 1”和“行 2”编辑框中输入 NORMALLY CLOSED 和 PUSH BUTTON。
10. 从“插入/编辑元件”对话框中选择 OK 按钮；PB1A 符号将插入到图形中。
11. 重复步骤 1。选择“插入元件”对话框的“NFPA: 原理图符号”区域中显示的“继电器/触点”图标；将显示“NFPA: 继电器和触点”区域。
12. 选择位于“插入元件”对话框的“NFPA: 继电器和触点”区域中第一行第一列的“继电器线圈”；系统将提示您指定插入点。接下来，将继电器放置在梯级 1 上 PB1A 按钮的右侧；将显示“插入/编辑元件”对话框。

“元件标记”区域的编辑框中显示 CR1。请勿更改此值。

13. 在“描述”区域的“行 1”编辑框中输入 CONTROL RELAY。
14. 在“插入/编辑元件”对话框中选择 OK 按钮；元件将插入到梯形图的梯级 1 中。
15. 重复步骤 1。从“插入元件”对话框中选择“继电器/触点”图标；将显示“NFPA: 继电器和触点”区域。
16. 从“NFPA: 继电器和触点”区域中选择“继电器常开触点”；系统将提示您指定符号的插入点。将“继电器常开触点”放置在梯级 2 的最左侧；将显示“插入/编辑子元件”对话框。
17. 在此对话框中，从“元件标记”区域中选择“图形”按钮；将显示“FAMILY = “CR” 的活动图形列表”对话框。从此对话框中选择 CR1，然后选择 OK 按钮；“标记”编辑框中将显示 CR1。
18. 如果“描述”区域的“行 1”编辑框中尚未显示 CONTROL RELAY，请输入它。
19. 在“描述”区域的“行 2”编辑框中输入 NORMALLY OPEN。
20. 从“插入/编辑子元件”对话框中选择 OK 按钮；CR1 将插入到图形中的梯级 2 中。
21. 重复步骤 1。从“插入元件”对话框的“NFPA: 原理图符号”区域中选择“继电器/触点”图标；将显示“NFPA: 继电器和触点”区域。
22. 选择“继电器常闭触点”符号；系统将提示您指定插入点。将该符号放置在梯级 3 的左侧；将显示“插入/编辑子元件”对话框。
23. 在此对话框中，从“元件标记”区域中选择“图形”按钮；将显示“FAMILY = “CR” 的活动图形列表”对话框。在此对话框中，选择第一个标记条目 CR1（其描述为 CONTROL RELAY），然后选择 OK 按钮；“标记”编辑框中将显示 CR1，并且“插入/编辑子元件”对话框中“描述”区域的“行 1”编辑框中将显示 CONTROL RELAY。
24. 接下来，在“描述”区域的“行 2”编辑框中输入 NORMALLY CLOSED。
25. 在“插入/编辑子元件”对话框中选择 OK 按钮；CR1 将插入到图形中的梯级 3 上。
26. 重复步骤 1。接下来，从“NFPA: 原理图符号”区域中选择“指示灯”图标；“NFPA: 原理图符号”区域将修改为“NFPA: 指示灯”区域。接下来，选择位于第一行第二列的“绿色标准”符号；系统将提示您指定插入点。将该符号放置在梯级 3 上“继电器常闭触点”符号的右侧；将显示“插入/编辑元件”对话框。默认情况下，“元件标记”区域的编辑框中显示 LT3。请勿更改此值。
27. 分别在“描述”区域的“行 1”和“行 2”编辑框中输入 GREEN 和 OFF。
28. 从“插入/编辑元件”对话框中选择 OK；LT3 符号将插入到梯级 3 上。
29. 同样，将 CR1（继电器常开触点）及其描述 CONTROL RELAY 和 NORMALLY OPEN 放置在梯级 4 的最左侧。

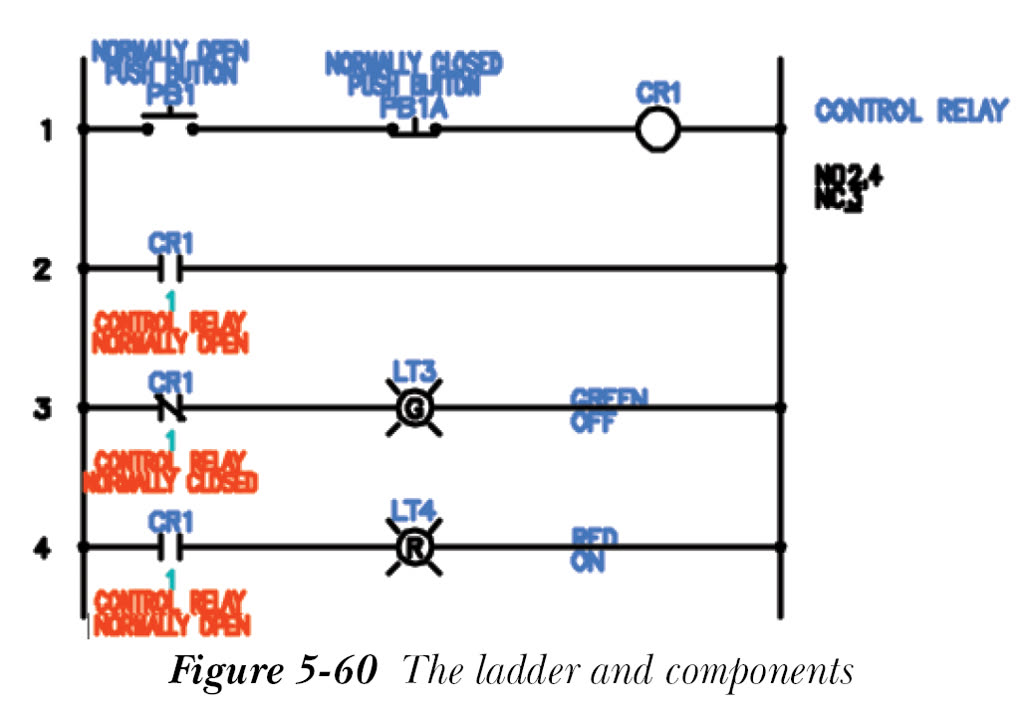

30. 从“插入元件”对话框中插入指示灯（红色标准），其描述为 RED 和 ON，放置在梯级 4 上 CR1 的右侧。图 5-60 显示了插入了以下元件的梯形图:

(a) PB1、(b) PB1A、(c) CR1 及其触点、(d) LT3 和 (e) LT4

注意

为了检查插入在梯级 1 上的继电器线圈（CR1）的交叉参考字段，请从“原理图”选项卡的“编辑元件”面板中选择 编辑（Edit） 工具；系统将提示您选择元件。接下来，选择位于梯级 1 上的 CR1；将显示“插入/编辑元件”对话框。在此对话框中，“交叉参考”区域显示与此继电器线圈一起使用的常开和常闭触点的数量。

添加导线

1. 从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择 导线（Wire） 工具；系统将提示您指定导线的起点。

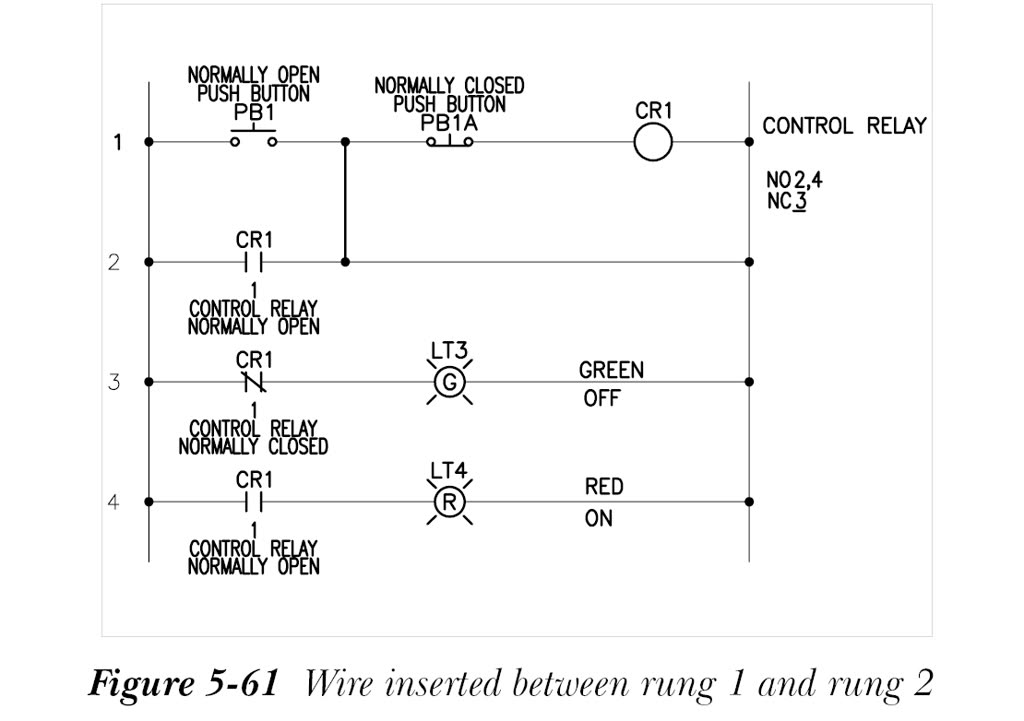

2. 单击梯级 1 的 PB1 和 PB1A 的中间，向下拖动光标并单击梯级 2；将在梯级 1 和梯级 2 之间绘制一条导线，并且这些梯级将连接，如图 5-61 所示。按 Esc 键退出命令。

修剪梯级

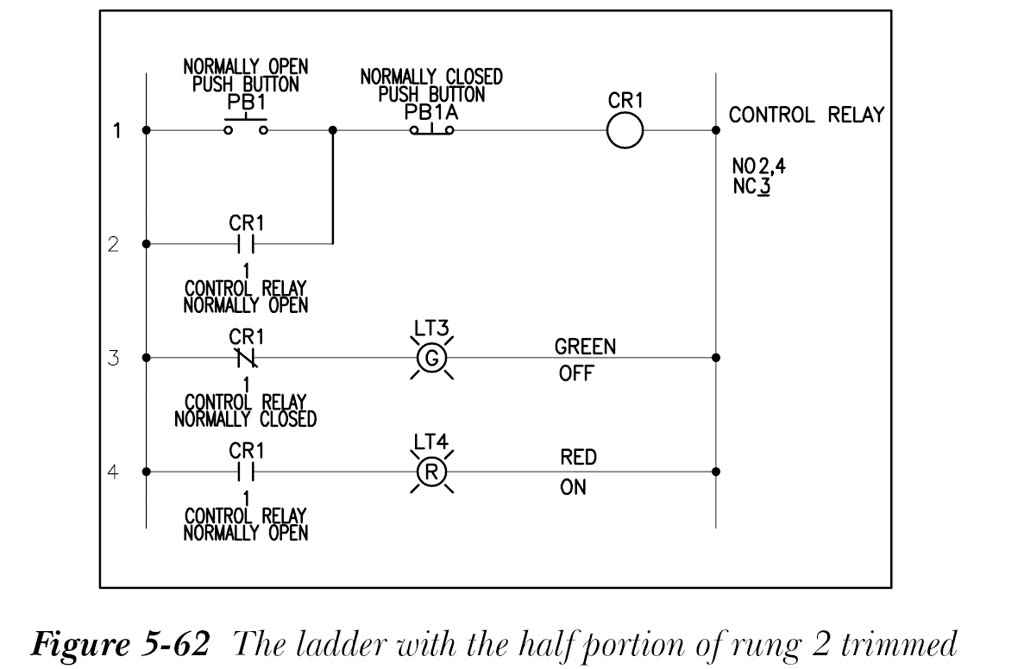

1. 从“原理图”选项卡的“编辑导线/导线编号”面板中选择 修剪导线（Trim Wire） 工具；系统将提示您选择导线。选择梯级 2 的右侧部分；所选部分将被移除，如图 5-62 所示。

2. 按 Esc 键退出命令。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存 C05_tut01.dwg 图形文件。
