在本教程中，您将使用“电气审核”和“图形审核”工具审核 CADCIM 项目的 C06_tut01.dwg 图形，并向该图形中的元件添加目录数据。您还将在 demo004.dwg 图形中冲浪一个元件。（预计时间：20 分钟）

完成本教程需要执行以下步骤：

a. 打开图形。

b. 使用 DWG 审核工具审核图形。

c. 使用电气审核工具审核图形。

d. 冲浪元件。

e. 保存图形文件。

打开图形

1. 在“项目管理器”的“项目”卷展栏中右键单击 CADCIM 项目的 C06_tut01.dwg 图形文件；将显示快捷菜单。从快捷菜单中选择“打开”选项；图形将被打开。

使用 DWG 审核工具审核图形

1. 从“报表”选项卡的“原理图”面板中选择“DWG 审核”工具；“图形审核”对话框将显示。
2. 选择“活动图形”单选按钮（如果默认未选中）。接下来，选择“确定”按钮；修改后的“图形审核”对话框将显示。
3. 在修改后的“图形审核”对话框中选择“确定”按钮；“图形审核”消息框将显示。
4. 在“图形审核”消息框中选择“确定”按钮；“报表：此图形的审核”对话框将显示。
5. 从“报表：此图形的审核”对话框中选择“关闭”按钮。

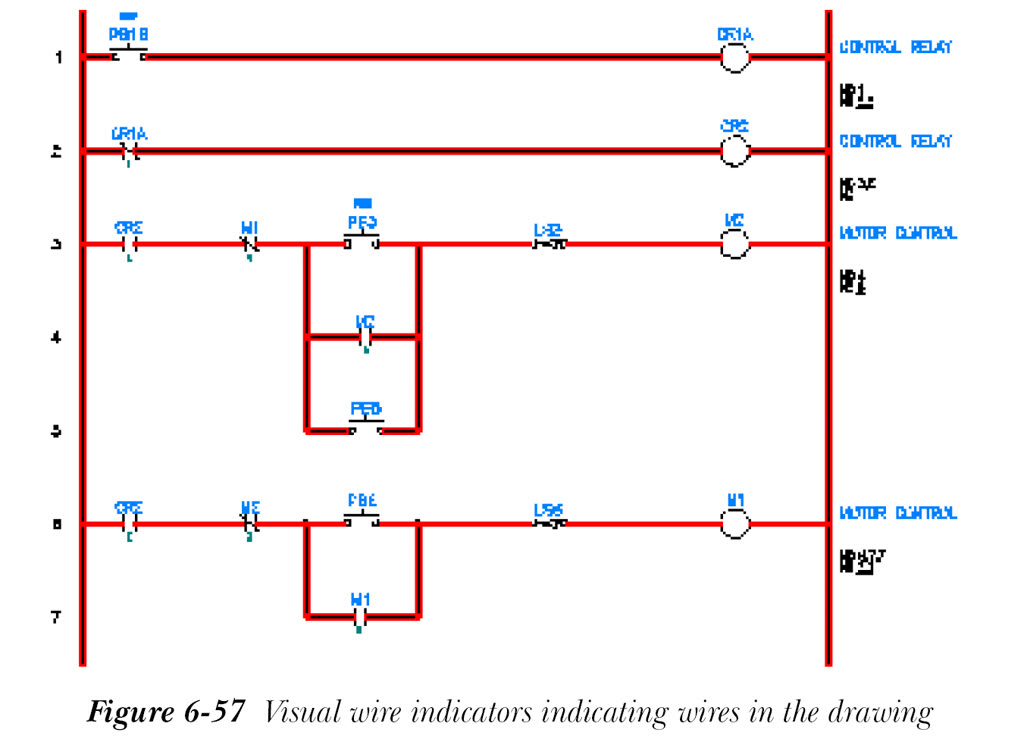

图中的可视导线指示符以红色显示，请参见图 6-57。

6. 从菜单栏中选择“视图”>“重画”以消除导线指示符。

使用电气审核工具审核图形

1. 从“报表”选项卡的“原理图”面板中选择“电气审核”工具；“电气审核”对话框将显示。
2. 从“电气审核”对话框中选择“活动图形”单选按钮；C06_tut01.dwg 图形文件中的错误将显示在“活动图形”单选按钮右侧的编辑框中。

3. 从“电气审核”对话框中选择“详细信息”按钮以将其展开。
4. 从“电气审核”对话框中选择“元件 - 无目录号”选项卡。接下来，从该选项卡的“标记名称”列中选择 PB1B 按钮。接下来，选择“转到”按钮；PB1B 按钮将在图形区域中放大显示。

注意

选择“转到”按钮后，如果显示 QSAVE 消息框，请在该消息框中选择“确定”按钮以保存更改。

5. 右键单击 PB1B 元件；将显示标记菜单。从标记菜单中选择“编辑元件”选项；“插入/编辑元件”对话框将显示。
6. 从“插入/编辑元件”对话框的“目录数据”区域中选择“项目”按钮；“查找：目录指定”对话框将显示。选择“活动项目”单选按钮（如果未选中）。
7. 从“查找：目录指定”对话框中选择“确定”按钮；“HPB11 / VPB11 目录值（此项目）”对话框将显示。

注意

如果显示 QSAVE 消息框，请在其中选择“确定”按钮以保存更改。

8. 从“目录号”列中选择 800T-A2A 目录号，然后从“HPB11 / VPB11 目录值”对话框中选择“确定”按钮；“插入/编辑元件”对话框的“制造商”编辑框中将显示 AB，“目录”编辑框中将显示 800T-A2A。
9. 接下来，从“插入/编辑元件”对话框中选择“确定”按钮以保存更改并退出该对话框。现在，您可以注意到“电气审核”对话框中 PB1B 左侧的“x”。
10. 从“电气审核”对话框中选择“关闭”按钮。

通过这种方式，您可以从图形中纠正缺失目录号的错误。现在，您需要检查错误是否已纠正。

11. 从“报表”选项卡的“原理图”面板中选择“电气审核”工具；“电气审核”对话框将显示。选择“活动图形”按钮以显示活动图形中的错误。
12. 选择“详细信息”按钮以展开该对话框。接下来，从“电气审核”对话框中选择“元件 - 无目录号”选项卡。

您会注意到所选错误已纠正，并且不再显示在“电气审核”对话框中。换句话说，PB1B 不再显示在列表中。

13. 选择“关闭”按钮以退出“电气审核”对话框。

冲浪元件

1. 如第 2 章所述，将 NFPADEMO 项目中的 demo002.dwg 图形添加到 CADCIM 项目中。
2. 确保 CADCIM 项目已激活。接下来，打开 demo004.dwg 图形。

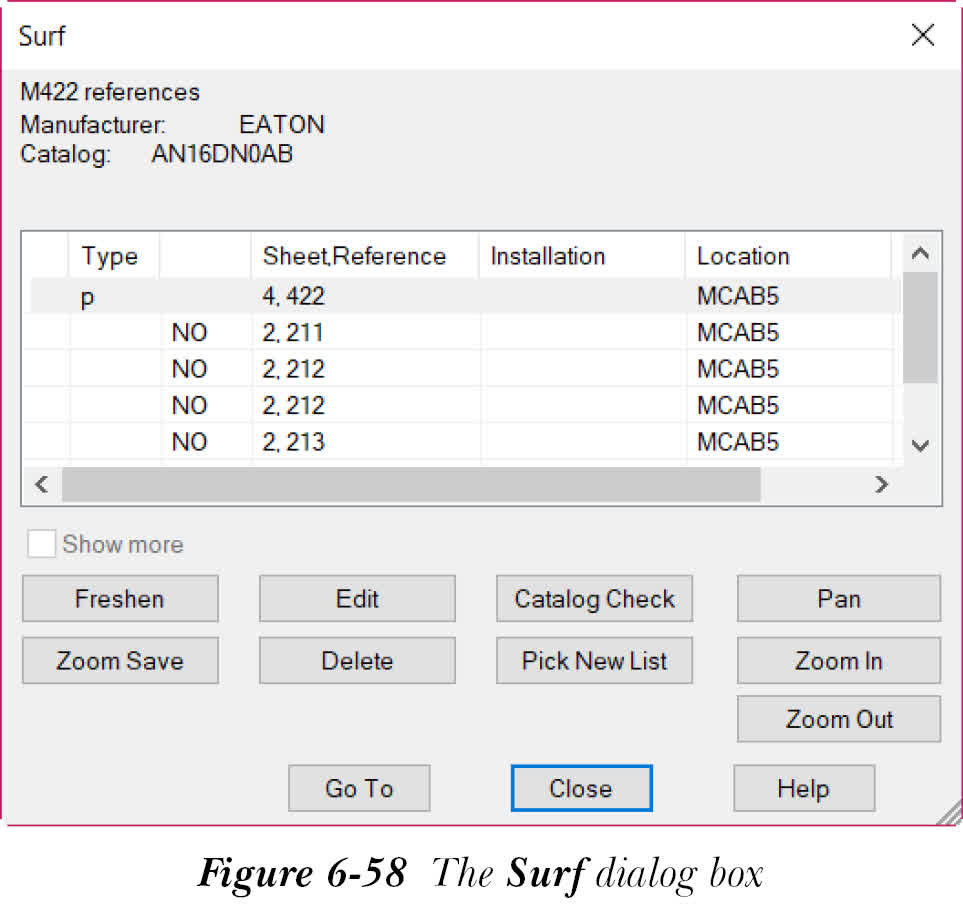

3. 从“项目”选项卡的“其他工具”面板中选择“冲浪”工具；系统将提示您选择用于冲浪追踪的标记。选择与梯形图参考编号 422 对应的 M422 标记；“冲浪”对话框将显示，如图 6-58 所示。

请注意，“冲浪”对话框显示了 M422 的所有五个常开触点以及制造商网站链接地址。

4. 在“冲浪”对话框中选择第二个条目并选择“转到”；demo002.dwg 图形将打开，并显示放大的所选常开触点。此外，所选条目最左侧列中显示“x”，表示已冲浪。现在，关闭“冲浪”对话框。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件。
