在本教程中，您将生成 CADCIM 项目的原理图材料清单报表，然后将表格插入到图形中。此外，您将生成原理图元件报表，并将报表保存为 Excel 电子表格格式文件（.xls）。（预计时间：20 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 生成原理图材料清单报表并将其放置在图形中。

c. 在原理图材料清单报表中添加属性字段。

d. 生成并保存元件报表。

e. 关闭 Excel 电子表格格式文件（.xls）。

f. 保存图形文件。

创建新图形

1. 如果 CADCIM 项目在“项目管理器”中处于非活动状态，请将其激活。
2. 从“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。在此对话框中，在“名称”编辑框中输入 C09_tut01，在“说明 1”编辑框中输入 Schematic BOM。选择“确定”按钮；将创建 C09_tut01.dwg 文件，并显示在 CADCIM 项目图形列表的底部。接下来，将 C09_tut01.dwg 移动到 CADCIM 项目的 TUTORIALS 子文件夹中。

生成原理图材料清单报表并将其放置在图形中

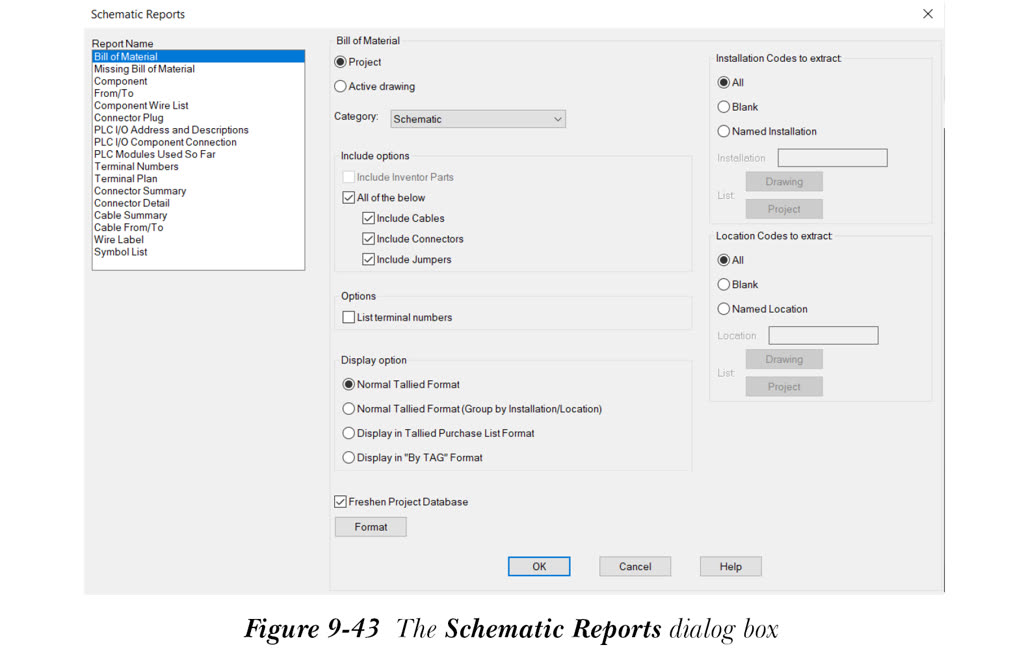

1. 从“报表”选项卡的“原理图”面板中选择“报表”工具；将显示“原理图报表”对话框，如图 9-43 所示。

2. 如果未选择，请从“报表名称”区域中选择“材料清单”选项。接下来，在“原理图报表”对话框中指定所需的选项，参见图 9-43。
3. 从“原理图报表”对话框中选择“确定”按钮；将显示“选择要处理的图形”对话框。从此对话框中选择“全部执行”按钮；对话框顶部列表中的所有图形都将转移到下方列表中。接下来，从此对话框中选择“确定”按钮；将显示“报表生成器”对话框。

注意

如果显示“QSAVE”消息框，请从中选择“确定”按钮以显示“报表生成器”对话框。

4. 从“报表生成器”对话框中选择“放置到图形上”按钮；将显示“表格生成设置”对话框。如果尚未选择，请从“表格”区域中选择“插入新表格”单选按钮，并从“列标签”区域中选择“包含列标签”复选框。保留对话框中其余默认值。
5. 接下来，在“表格生成设置”对话框中选择“确定”按钮；系统将提示您指定表格的插入点。单击标题栏的左上角；材料清单报表将插入到图形中，并再次显示“报表生成器”对话框。在“报表生成器”对话框中单击“关闭”按钮以退出。

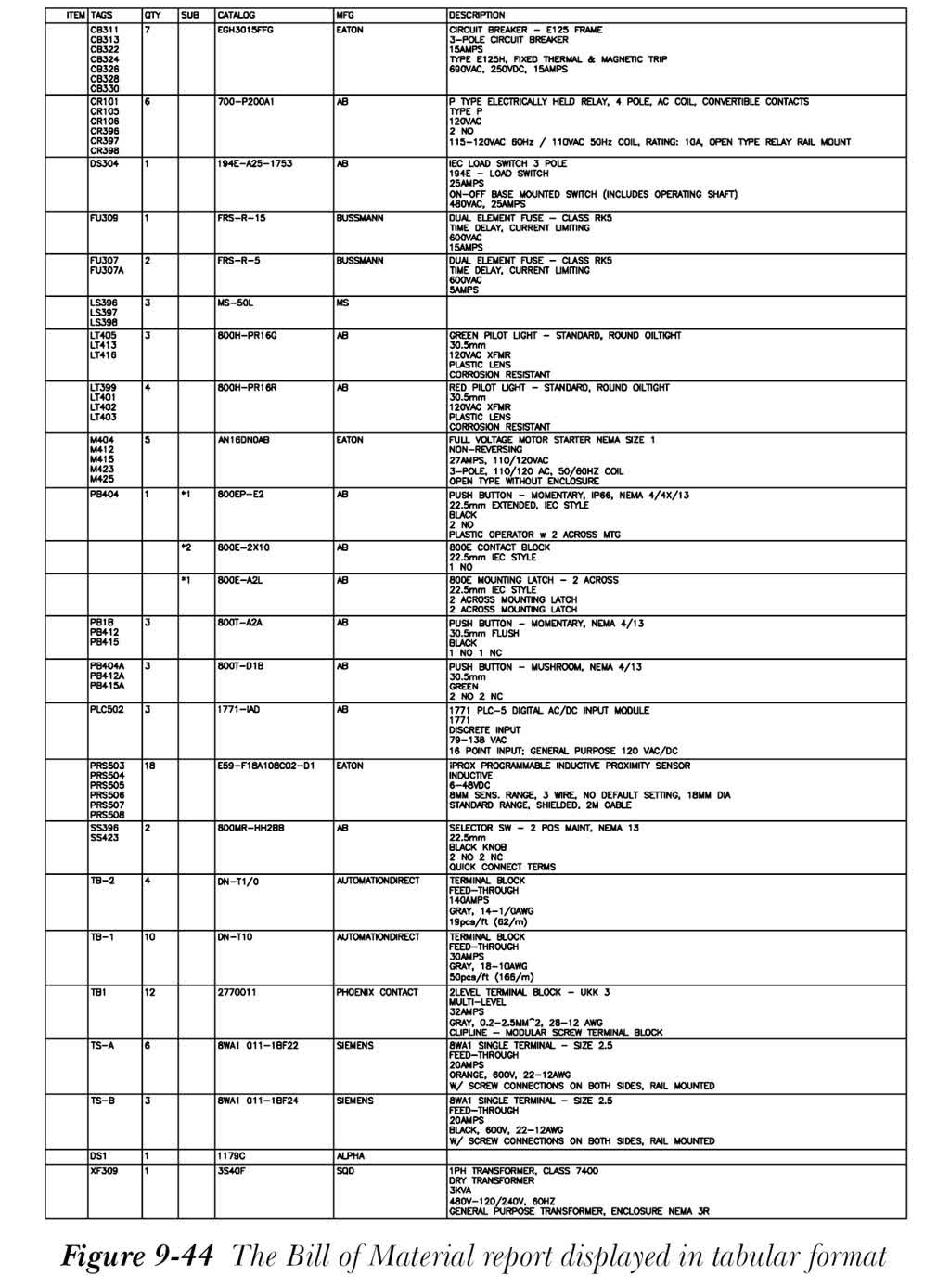

6. 从菜单栏中选择“视图”>“缩放”>“放大”以缩放表格。报表以表格格式显示，如图 9-44 所示。

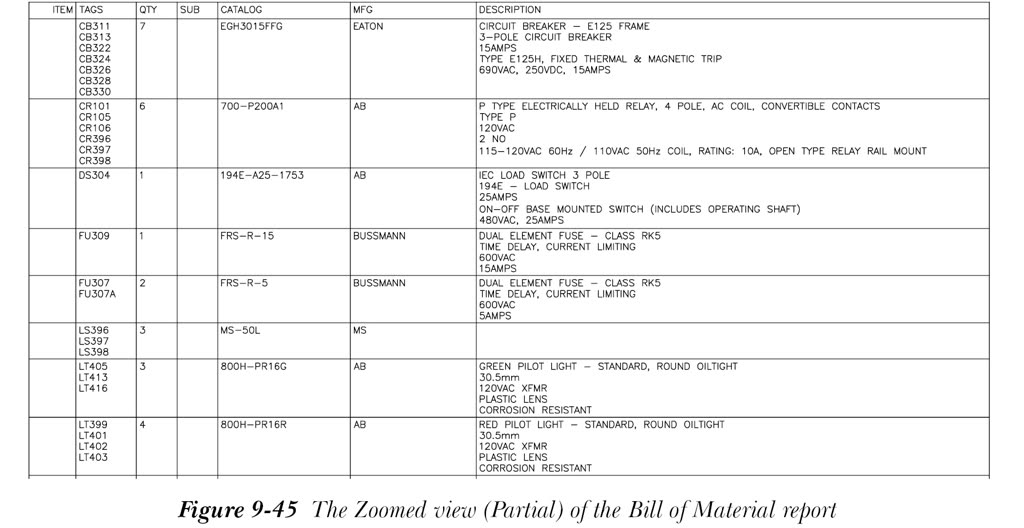

表格格式报表的放大视图如图 9-45 所示。

在原理图材料清单报表中添加属性字段

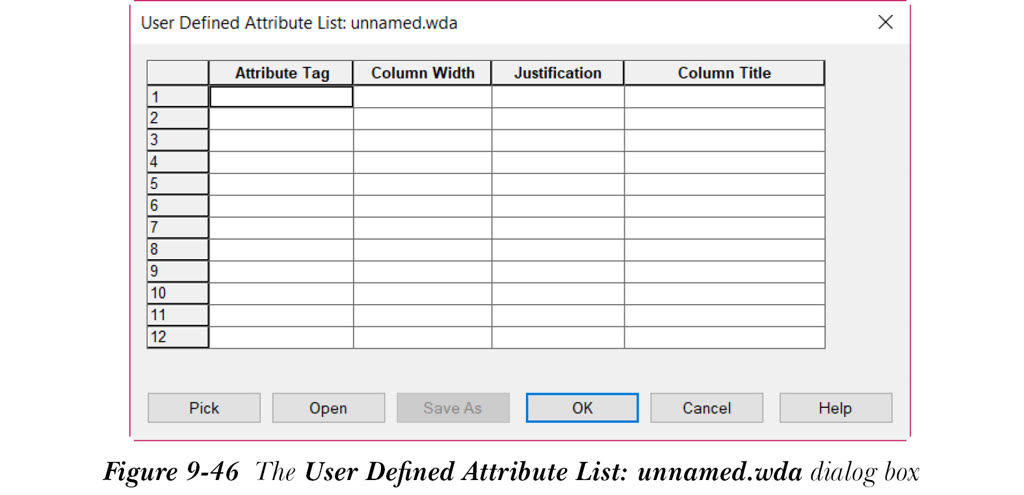

1. 从“报表”选项卡的“杂项”面板中选择“用户属性”工具；将显示“用户定义属性列表: unnamed.wda”对话框，如图 9-46 所示。

2. 在此对话框的“属性标记”和“列标题”列的第一个单元格中输入 FAMILY。
3. 单击“对齐”列的第一个单元格；将显示一个下拉列表。从中选择“左上”选项。

即使您将此选项留空，默认情况下也会选择“左上”选项。

由于“用户定义属性列表: unnamed.wda”对话框的“列宽”列留空，因此该属性的列宽限制为 24 个字符。

4. 选择“另存为”按钮；将显示“创建文件”对话框。从“保存于”下拉列表中浏览到 C:UsersUser nameDocumentsAcade 2025AeDataProjCADCIM，然后确保“文件名”编辑框中显示 CADCIM。接下来，从对话框中选择“保存”；将在指定位置创建一个扩展名为 .wda 的 CADCIM 文本文件。
5. 在“用户定义属性列表: unnamed.wda”对话框中单击“确定”按钮以将其关闭。接下来，从“报表”选项卡的“杂项”面板中选择“报表格式设置”工具；将显示“报表格式文件设置 - 未命名”对话框。确保在此对话框的“原理图报表”列表中选择了“材料清单”选项。
6. 接下来，从“报表格式文件设置 - 未命名”对话框中选择“更改报表字段”按钮；将显示“材料清单要报告的数据字段”对话框。您会注意到 Family 字段已添加到该对话框的“可用字段”区域中。
7. 从“可用字段”区域中选择 Family；它将自动移动到“要报告的字段”区域。

注意

您可以使用“要报告的字段”区域下方的“上移”和“下移”按钮来更改该区域中字段的顺序。

8. 选择“确定”按钮以关闭此对话框。接下来，从“报表格式文件设置 - 未命名”对话框中选择“完成”按钮以将其关闭；将显示“保存报表格式更改”消息框。在消息框中选择“是”按钮；将显示“选择材料清单 *.set 格式文件”对话框。现在，在此对话框中指定所需的名称和位置，以文件形式保存报表格式更改，然后选择“保存”按钮以关闭对话框。
9. 从“报表”选项卡的“原理图”面板中选择“报表”工具；将显示“原理图报表”对话框。如果尚未选择，请从“报表名称”区域中选择“材料清单”选项。
10. 选择“格式”按钮；将显示“报表格式设置文件选择, 报表类型=BOM”对话框。单击位于对话框底部的“浏览”按钮；将显示“选择 BOM*.set 格式文件”对话框。在此对话框中，浏览到步骤 8 中指定的位置，然后选择已保存的格式文件。接下来，选择“打开”按钮；格式文件的名称和位置将显示在“格式”按钮的右侧。
11. 从“原理图报表”对话框中选择“确定”按钮；将显示“选择要处理的图形”对话框。在此对话框中，选择“全部执行”按钮；对话框顶部列表中的所有图形都将转移到下方列表中。从此对话框中选择“确定”按钮；将显示“QSAVE”消息框。从中选择“确定”按钮；将显示“报表生成器”对话框。

您会注意到 Family 属性字段已添加到“报表生成器”对话框中。

12. 在“报表生成器”对话框中单击“关闭”按钮以将其关闭。

生成并保存元件报表

1. 从“报表”选项卡的“原理图”面板中选择“报表”工具；将显示“原理图报表”对话框。
2. 从此对话框的“报表名称”区域中选择“元件”选项。
3. 接受此对话框中的默认值，并在“原理图报表”对话框中选择“确定”按钮；将显示“选择要处理的图形”对话框。
4. 从“选择要处理的图形”对话框中选择“全部执行”按钮；顶部列表中的所有图形都将转移到该对话框的下方列表中。
5. 从“选择要处理的图形”对话框中选择“确定”按钮；将显示“报表生成器”对话框。

注意

如果显示“QSAVE”消息框，请从中选择“确定”按钮以显示“报表生成器”对话框。

6. 从“报表生成器”对话框中选择“排序”按钮；将显示“排序”对话框。
7. 从“主排序”下拉列表中选择 TAGNAME，从“次排序”下拉列表中选择 ITEM，从“第三排序”下拉列表中选择 MFG。接下来，从“排序”对话框中选择“确定”按钮；“报表生成器”对话框中显示的报表将相应排序。
8. 从“报表生成器”对话框中选择“保存到文件”按钮；将显示“将报表保存到文件”对话框。
9. 选择“Excel 电子表格格式（.xls）”单选按钮，并在此对话框中选择“确定”按钮；将显示“选择报表文件”对话框。
10. 从“保存于”下拉列表中浏览到 C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM，然后在“文件名”编辑框中输入 COMPONENT。默认情况下，“保存类型”编辑框中显示 *.xls。请勿更改此文件扩展名。
11. 从“选择报表文件”对话框中选择“保存”按钮；将显示“可选脚本文件”对话框。
12. 选择“关闭 - 无脚本”按钮以返回到“报表生成器”对话框。
13. 选择“关闭”按钮以退出“报表生成器”对话框。

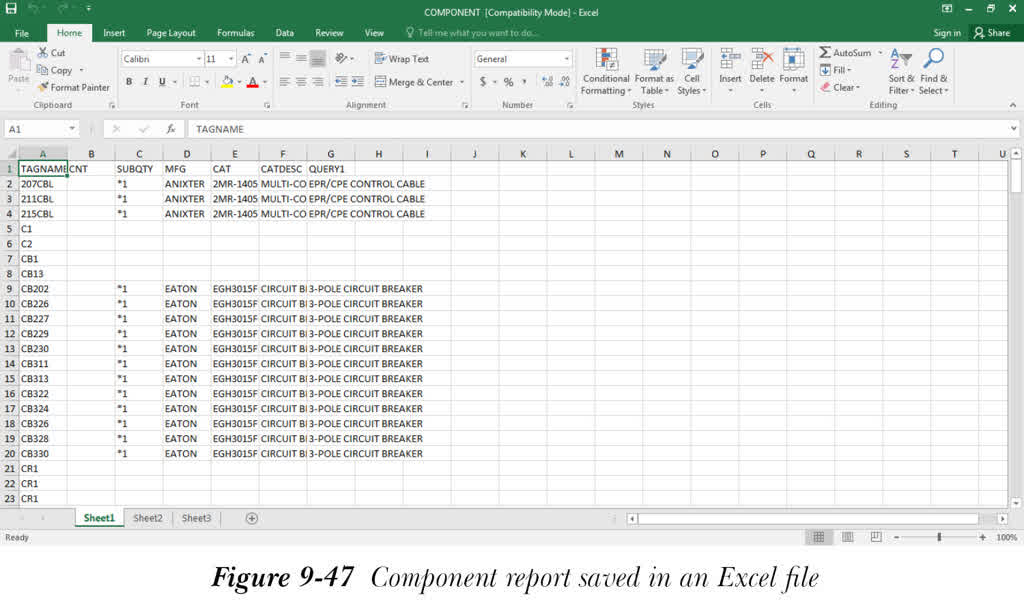

14. 从 C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM 打开保存的 COMPONENT.xls 文件。该 Excel 文件如图 9-47 所示。

关闭 Excel 电子表格格式文件

1. 从“Office 按钮”中选择“关闭”，或从菜单栏中选择“文件”>“退出”，以退出 COMPONENT.xls 文件。

保存图形文件

1. 从“应用程序菜单”中选择“保存”，以保存图形文件 C09_tut01.dwg。
2. 从“应用程序菜单”中选择“关闭”>“当前图形”，以关闭图形文件。
