教程 2

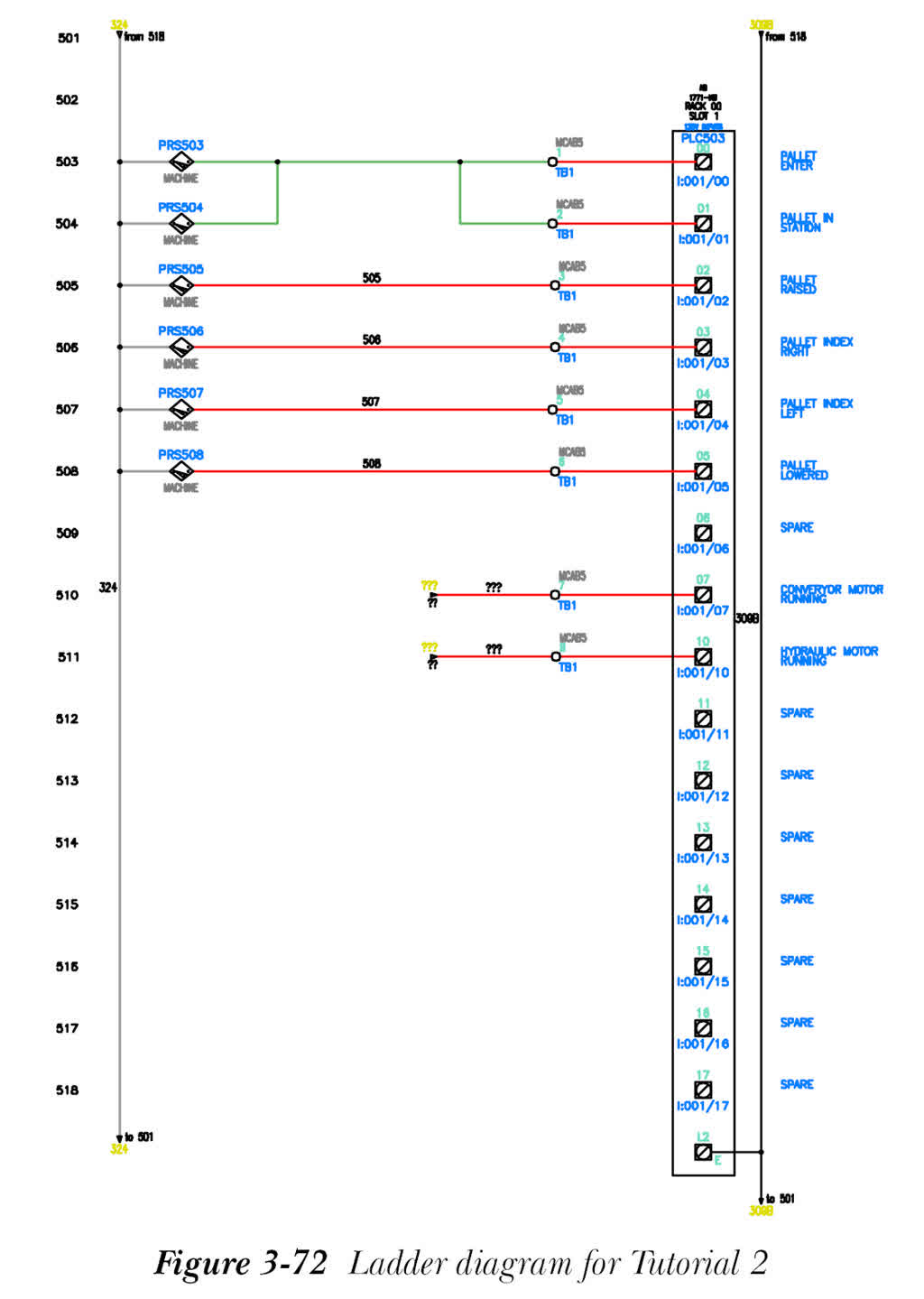

在本教程中，您将使用 C03_tut01.dwg 图形文件，并使用“创建/编辑导线类型”工具创建一种导线类型，然后使用“更改/转换导线类型”工具将另一条导线的导线类型更改为您所创建的导线类型，如图 3-72 所示。
（预计时间：10 分钟）
完成本教程需要执行以下步骤：
a. 打开、保存图形并将其添加到 CADCIM 项目列表。
b. 创建导线类型。
c. 更改导线类型。
d. 保存图形。
打开、保存图形并将其添加到 CADCIM 项目列表
- 确保 CADCIM 项目已激活。双击
C03_tut01.dwg图形将其打开。您也可以从 www.cadcim.com 下载此文件。该文件的路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers
- 从“应用程序菜单”中选择“另存为”>“图形”；将显示“图形另存为”对话框。接下来，在“保存于”下拉列表中浏览到“文档”>“Acade 2025”>“AeData”>“Proj”>“CADCIM”，然后在“文件名”编辑框中输入
C03_tut02。
默认情况下，“文件类型”下拉列表中显示“AutoCAD 2018 图形 (*.dwg)”。
-
在“图形另存为”对话框中选择“保存”按钮；
C03_tut02.dwg即被保存。 -
右键单击 CADCIM 项目；将显示一个快捷菜单。从快捷菜单中选择“添加活动图形”选项；将显示“将项目默认值应用到图形设置”消息框。在消息框中选择“是”按钮；
C03_tut02.dwg即被添加到 CADCIM 项目图形列表。
注意
在将 C03_tut02.dwg 图形文件添加到 CADCIM 项目时，如果显示“更新端子关联”消息框，请从中选择“是”按钮；C03_tut02.dwg 即被添加到 CADCIM 项目。
- 如前所述，将图形
C03_tut02.dwg移动到 TUTORIALS 子文件夹。接下来，从“应用程序菜单”中选择“保存”以保存图形。
创建导线类型

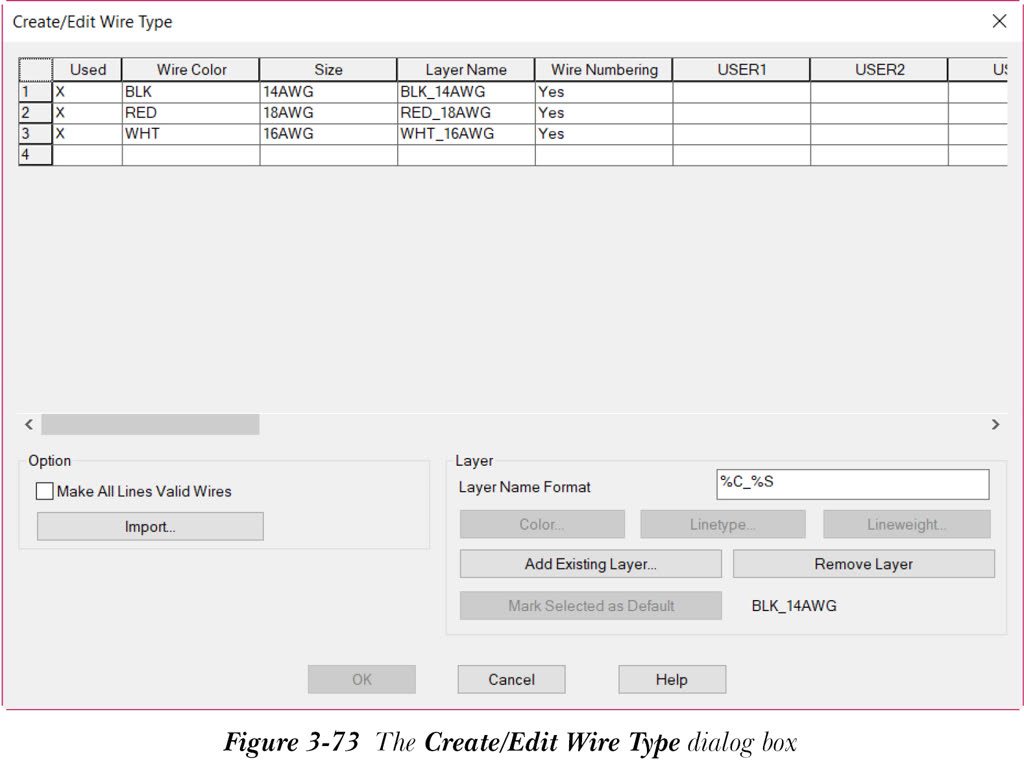

- 从“原理图”>“编辑导线/导线编号”>“修改导线类型”下拉列表中选择“创建/编辑导线类型”工具；将显示“创建/编辑导线类型”对话框，如图 3-73 所示。
-
单击“创建/编辑导线类型”对话框空白单元格的“导线颜色”列。接下来，在“导线颜色”列的所选单元格中输入
GRN。 -
接下来，在“尺寸”列的所选单元格中输入

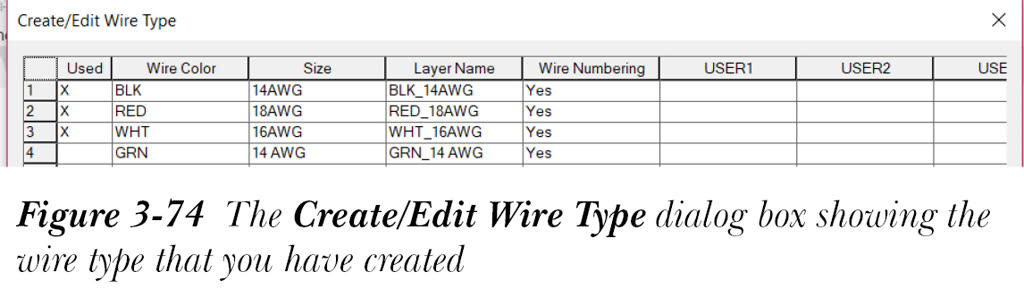

14AWG并按ENTER键；“图层名”列中将显示GRN_14AWG。此外，“导线编号”列中将显示“是”，如图 3-74 所示。
- 接下来，从“创建/编辑导线类型”对话框的“图层”区域中选择“颜色”按钮；将显示“选择颜色”对话框。在该对话框中，选择绿色，然后选择“确定”按钮以返回“创建/编辑导线类型”对话框。
- 从“创建/编辑导线类型”对话框中选择“确定”按钮；导线类型即被创建。
更改导线类型
- 要将所选导线的导线类型更改为您所创建的导线类型，右键单击梯级 503 中 PRS503 和 TB1 之间的导线；将显示一个标记菜单。从标记菜单中选择“更改/转换导线类型”选项；将显示“更改/转换导线类型”对话框。选择“导线颜色”列下显示
GRN的行，然后选择“确定”按钮；所选导线的导线类型和颜色即被更改为绿色（GRN_14AWG导线类型）。接下来，按ENTER键退出命令。
保存图形
- 从“应用程序菜单”中选择“保存”以保存
C03_tut02.dwg图形文件。
