向元件添加球标
功能区: 面板 > 插入元件封装 > 球标
工具栏: ACE:面板布局 > 插入球标
菜单: 面板布局 > 插入球标
命令: AEBALLOON

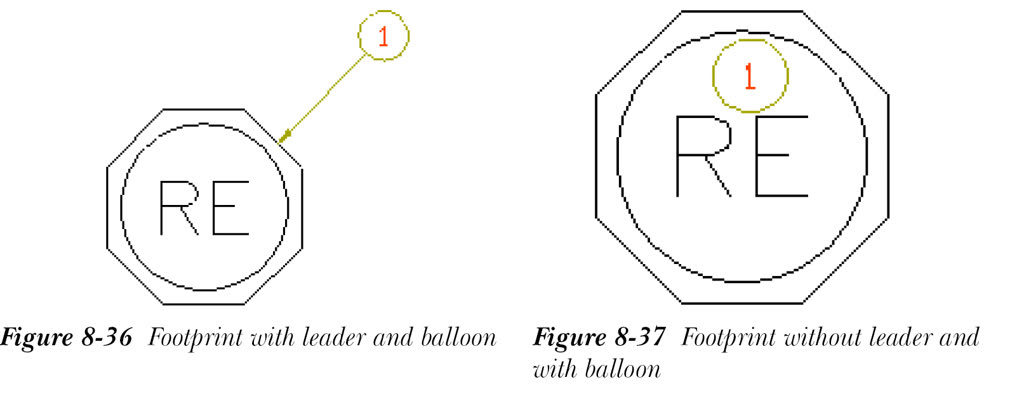

球标（Balloon） 工具用于向插入的封装添加球标。球标用于标记封装。要将球标插入到封装中，请从“面板”选项卡的“插入元件封装”面板中选择“球标”工具；系统将提示您为球标选择元件。接下来，选择所需的元件；系统将提示您指定引线的起点或球标的插入点。现在，指定球标的插入点或引线的起点。接下来，如果要插入不带引线的球标，请按 ENTER 键。否则，指定引线的端点，然后按 ENTER 键；球标将被插入到封装中。按 ENTER 键退出命令。图 8-36 显示了带引线和球标的封装。球标显示您在“面板布局 - 元件插入/编辑”对话框的“项目编号”区域中指定的项目编号。
如果您不想随球标一起插入引线，请选择元件并指定引线的起点或球标的插入点，然后按 ENTER 键；球标将被插入到所选点处。图 8-37 显示了不带引线但带球标的封装。
请注意，如果您更改分配给封装的项目编号，球标标签将自动更新。

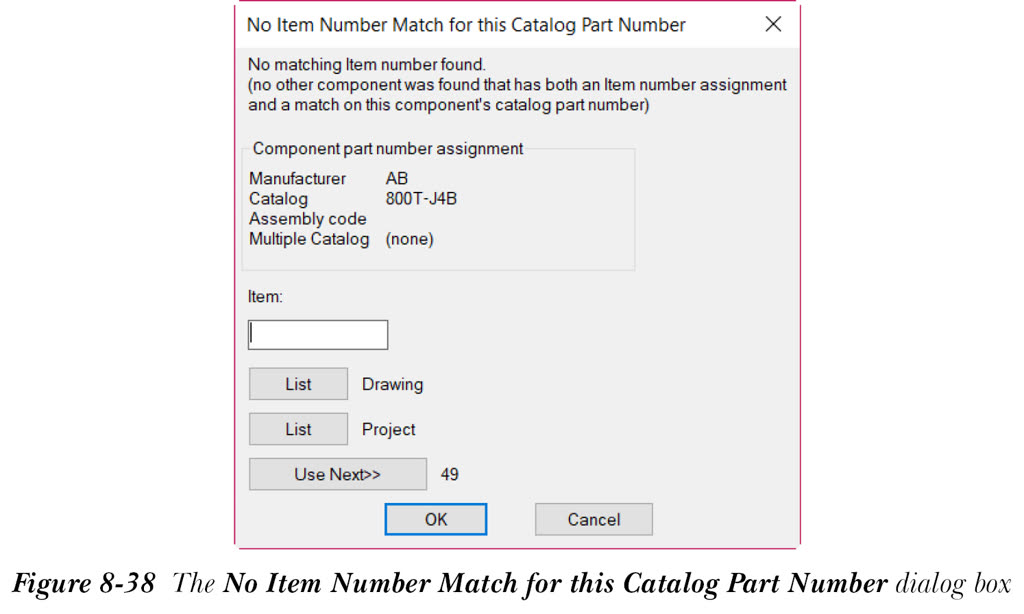

如果您向未分配项目编号的封装添加球标，则从“面板”选项卡的“插入元件封装”面板中选择“球标”工具时，系统将提示您选择元件。选择元件；系统将提示您指定引线的起点或球标的插入点。指定球标或引线的起点；系统将提示您指定引线的端点。指定引线的端点，然后按 ENTER 键；将显示“此目录零件号没有匹配的项目编号”对话框，如图 8-38 所示。接下来将讨论该对话框中的选项。

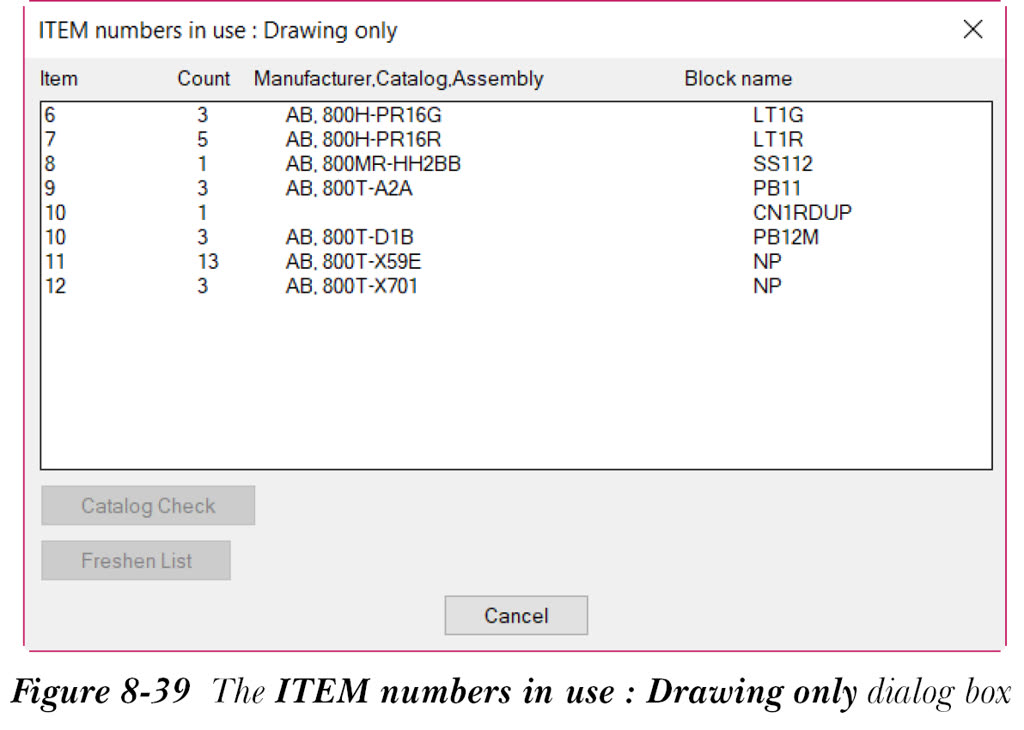

您可以在“项目:”编辑框中为封装输入项目编号。“列表”按钮用于显示当前图形中已使用的项目编号。为此，请选择“图形”旁边的“列表”按钮；将显示“使用中的项目编号: 仅图形”对话框，如图 8-39 所示。
该对话框中显示的列表仅供参考。您还可以通过从“使用中的项目编号: 仅图形”对话框中选择“目录检查”按钮来检查物料清单。

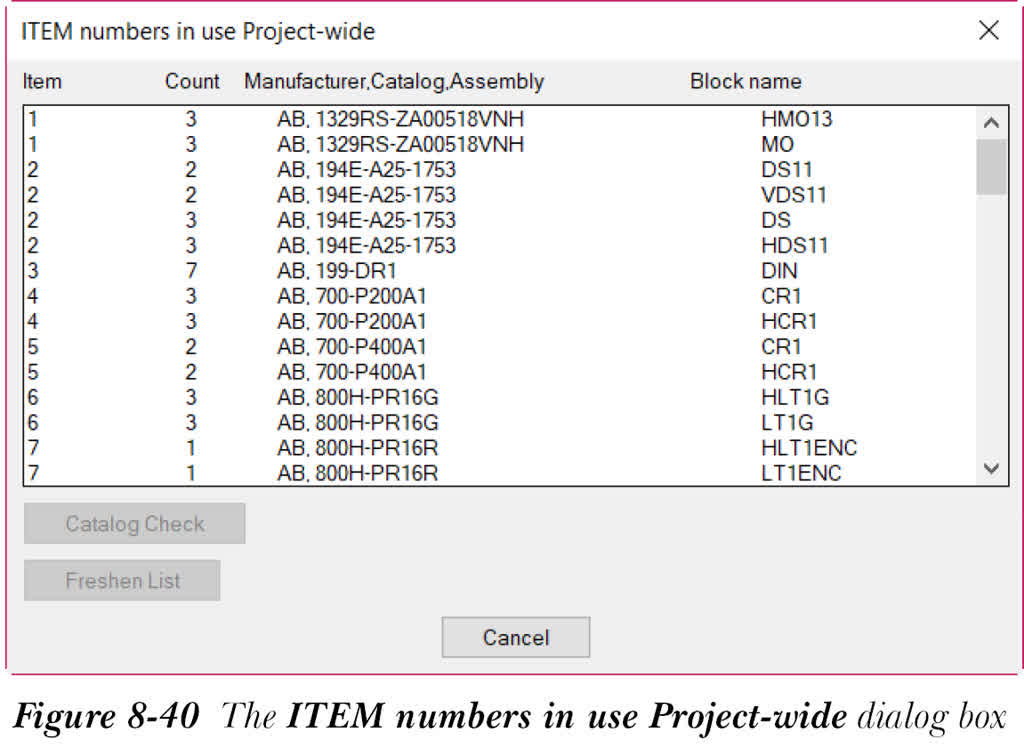

现在，如果您选择“项目”旁边的“列表”按钮，将显示“使用中的项目编号: 项目范围”对话框，如图 8-40 所示。该对话框显示分配给当前项目中封装的项目编号列表。此列表仅供参考。接下来，从该对话框中选择“目录检查”按钮；所选元件的物料清单将显示在“物料清单检查”对话框中。
注
只有在元件具有制造商和目录信息时，“目录检查”按钮才可用。
“使用下一个 >>”按钮用于为元件分配下一个可用的项目编号。
在“此目录零件号没有匹配的项目编号”对话框中指定所需选项后，从该对话框中选择“确定”按钮；球标将被插入到封装中。
注

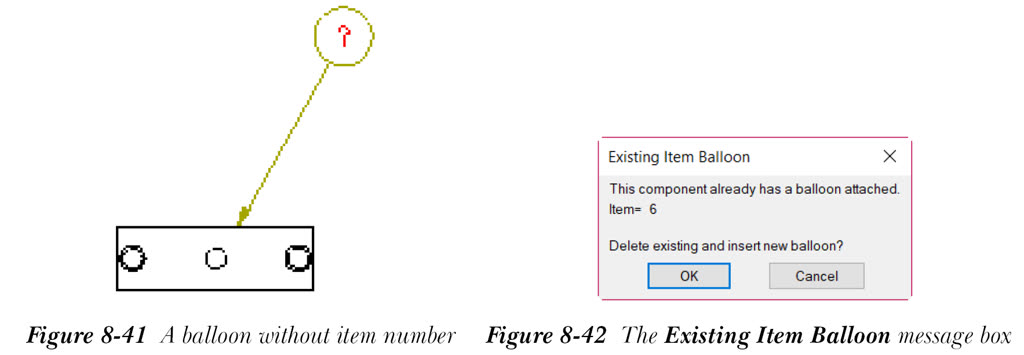

如果您未在“项目:”编辑框中输入任何项目编号，并从“此目录零件号没有匹配的项目编号”对话框中选择“确定”，则将向封装中插入带“?”的球标，如图 8-41 所示。
如果您已向封装中插入球标，并从“面板”选项卡的“插入元件封装”面板中选择“球标”工具，系统将提示您选择元件。选择元件；将显示“现有项目球标”消息框，如图 8-42 所示。从该消息框中选择“确定”按钮，以删除现有球标并向封装中插入新球标。
