教程
在本教程中，您将把使用直线工具创建的梯形图转换为 AutoCAD Electrical 智能梯形图。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形。
b. 使用直线和单行文字工具创建梯形图。
c. 将梯形图转换为 AutoCAD Electrical 智能梯形图。
d. 保存图形文件。
创建新图形
- 在
CADCIM项目的TUTORIALS子文件夹中创建名为C04_tut05.dwg的新图形。创建图形的方法请参考第 2 章的教程 1。
使用直线和单行文字工具创建梯形图

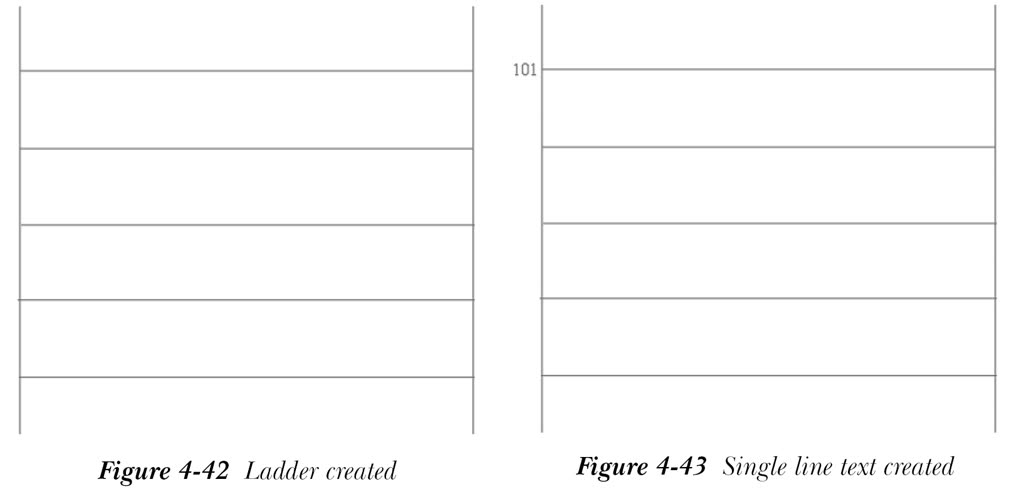

- 从“常用”选项卡的“绘图”面板中选择直线工具，创建如图 4-42 所示的梯形图。确保梯形图各梯级之间的距离为 1 个单位。
- 从“常用”选项卡“注释”面板的“文字”下拉列表中选择单行文字工具。接着，在梯形图第一个梯级的左侧插入文字，参考图 4-43。
- 从“原理图”选项卡“编辑导线/导线编号”面板的“修改梯形图”下拉列表中选择修改梯形图工具；将显示 AutoCAD 消息框，提示该图形中没有智能梯形图。在该消息框中选择 OK 按钮。这意味着该图形中没有 AutoCAD Electrical 智能梯形图。
将梯形图转换为 AutoCAD Electrical 智能梯形图
- 从“转换工具”选项卡的“工具”面板中选择转换梯形图工具；系统将提示您选择第一个梯形图参考文字对象。
-
在图形中选择“101”文字并按
ENTER键；将显示“修改行参考编号”对话框。请注意，该对话框的“参考起始”编辑框中显示 101。 - 在“修改行参考编号”对话框的第一行中，将“梯级间距”编辑框中的值改为 1，并将“梯级数”编辑框中的值改为 5。更改这些值是为了将梯形图各梯级之间的距离设置为 1，并将梯级数设置为 5。

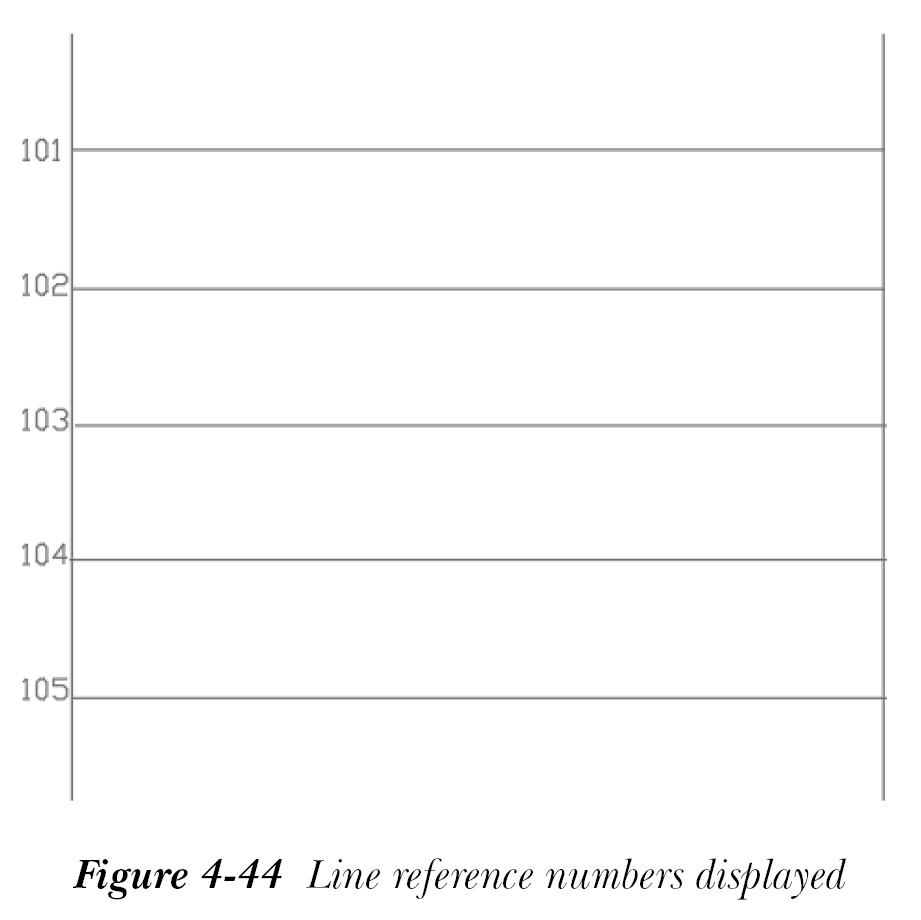

- 在该对话框中选择 OK 按钮。请注意，此时梯形图其余梯级的行参考编号将显示在图形中，参考图 4-44。
在接下来的步骤中，您需要检查该梯形图是否已转换为 AutoCAD Electrical 智能梯形图。
- 从“原理图”选项卡“编辑导线/导线编号”面板的“修改梯形图”下拉列表中选择修改梯形图工具；将显示“修改行参考编号”对话框。请注意，该梯形图显示在此对话框中，这意味着它现在是一个 AutoCAD Electrical 智能梯形图。
保存图形
- 从应用程序菜单中选择“保存”以保存图形文件
C04_tut05.dwg。
