生成面板报表

生成面板报表

功能区：报表 > 面板 > 报表

工具栏：ACE:面板布局 > 面板报表

或 ACE:面板报表 > 面板报表

菜单：项目 > 报表 > 面板报表

命令：AEPANELREPORT

面板报表与原理图报表类似，但它们仅限于面板元件、铭牌和端子封装。尽管原理图报表和面板报表几乎相同，但两者的区别在于元件属性。原理图元件使用 TAG1 作为属性名称，而面板封装使用 P_TAG1 作为属性名称。

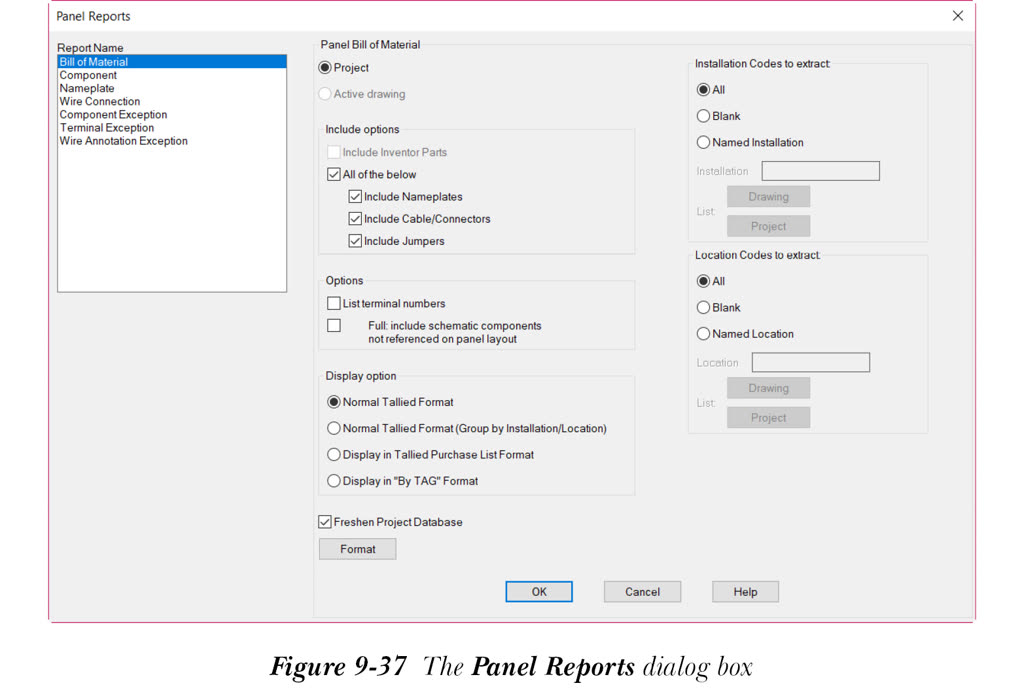

在 AutoCAD Electrical 中，您可以一次运行多个面板报表。要运行面板报表，请从“报表”选项卡的“面板”面板中选择“报表”工具；将显示“面板报表”对话框，如图 9-37 所示。

在此对话框中，“报表名称”区域中提供了报表列表。您可以根据需要提取此区域中显示的报表。默认情况下选择此区域中的“物料清单”选项，如图 9-37 所示，接下来将对其进行讨论。

物料清单报表

“物料清单”报表从面板元件、端子封装、铭牌等中提取信息。接下来将讨论在“面板报表”对话框中选择“物料清单”选项时显示的选项。

面板物料清单区域

在“面板物料清单”区域中，您可以指定是生成活动项目还是活动图形的报表。

包含选项区域

此区域用于在报表中包含指定的选项。接下来将讨论此区域中的选项。

包含铭牌

此复选框用于在报表中包含有关铭牌的信息。

包含电缆/连接器

此复选框用于在报表中包含电缆/连接器信息。

以下全部

“以下全部”复选框用于在报表中包含有关铭牌、电缆、连接器和跳线的信息。

包含跳线

选择“包含跳线”复选框以在报表中包含跳线的信息。

包含 Inventor 零件

如果活动项目链接到 Inventor 装配体，则“包含 Inventor 零件”复选框将激活。如果选择此复选框，则 Inventor 装配体中的电气元件也将包含在报表中。请注意，在 Inventor 装配体以及 AutoCAD Electrical 图形中显示的链接电气元件将不会在报表中重复。

选项区域

此区域用于在报表中包含指定的选项。接下来将讨论此区域中的选项。

列出端子号

选择“列出端子号”复选框以列出端子的标记 ID 和端子号组合。

完整：包含面板布局上未引用的原理图元件

“完整：包含面板布局上未引用的原理图元件”复选框用于在报表中包含面板布局上未找到的所有原理图元件的信息。

注意

“显示选项”、“要提取的安装代号”和“要提取的位置代号”区域中的选项以及“刷新项目数据库”复选框和“格式”按钮已在前面讨论过。

在“面板报表”对话框中指定所需选项，并选择“项目”单选按钮（如果尚未选择）。接下来，选择“确定”按钮；将显示“选择要处理的图形”对话框。在此对话框中，选择要处理的图形，然后选择“处理”按钮；图形将从顶部列表转移到底部列表。接下来，选择“确定”按钮；将显示“报表生成器”对话框。“报表生成器”对话框中的选项已在前面讨论过。

注意

如果您在当前图形中进行了更改但未保存，则在“面板报表”对话框中选择“确定”按钮后，将显示 QSAVE 消息框。在此消息框中选择“确定”按钮以保存当前图形；将显示“报表生成器”对话框。

现在，要将报表表格放置在图形中，请从“报表生成器”对话框中选择“放到图形上”按钮；将显示“表格生成设置”对话框。在“表格生成设置”对话框中指定所需设置，然后从中选择“确定”按钮；系统将提示您指定表格的插入点。接下来，指定插入点；表格将插入到图形中。“表格生成设置”对话框中的选项已在前面讨论过。
