生成累积报表
功能区：报表 > 其他 > 自动报表
工具栏：ACE:主电气 2 > 原理图报表 > 自动报表选择
或 ACE:原理图报表 > 自动报表选择
菜单：项目 > 报表 > 自动报表选择
命令：AEAUTOREPORT

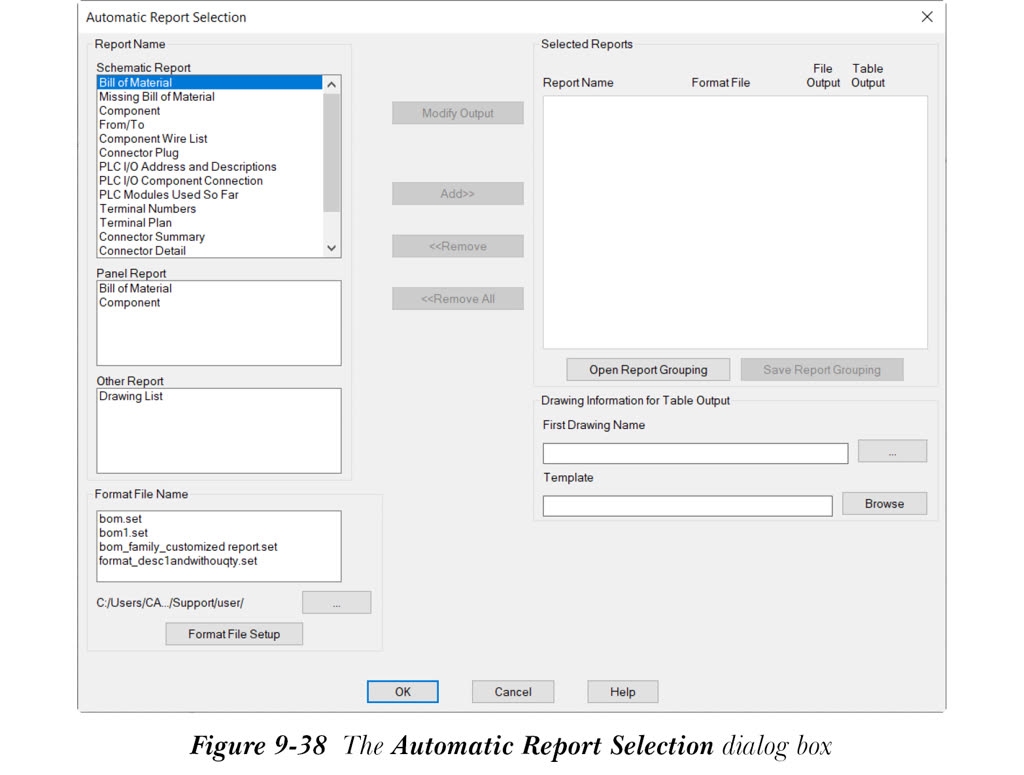

“自动报表”工具用于一次生成多个报表。此外，此工具用于在不同阶段运行不同的报表。您可以使用此工具自动将报表表格放置在图形上，或创建多个输出文件。要生成报表，请从“报表”选项卡的“其他”面板中选择“自动报表”工具；将显示“自动报表选择”对话框，如图 9-38 所示。接下来将讨论此对话框中的选项。
报表名称区域
“报表名称”区域中的选项用于选择要生成的报表类型。此区域包含用于自动生成报表的原理图和面板报表列表。
“原理图报表”区域包含用于生成原理图报表的选项，“面板报表”区域包含用于生成面板报表的选项。在 AutoCAD Electrical 2025 中，还添加了“其他报表”区域。在此区域中，您需要选择“图形列表”选项，以便在生成累积报表时可以将图形列表报表作为其中一个报表包含在内。
格式文件名区域
“格式文件名”区域显示原理图报表和面板报表的格式文件列表。“格式文件名”区域中显示的格式文件类型取决于从“原理图报表”和“面板报表”区域中选择的报表类型。

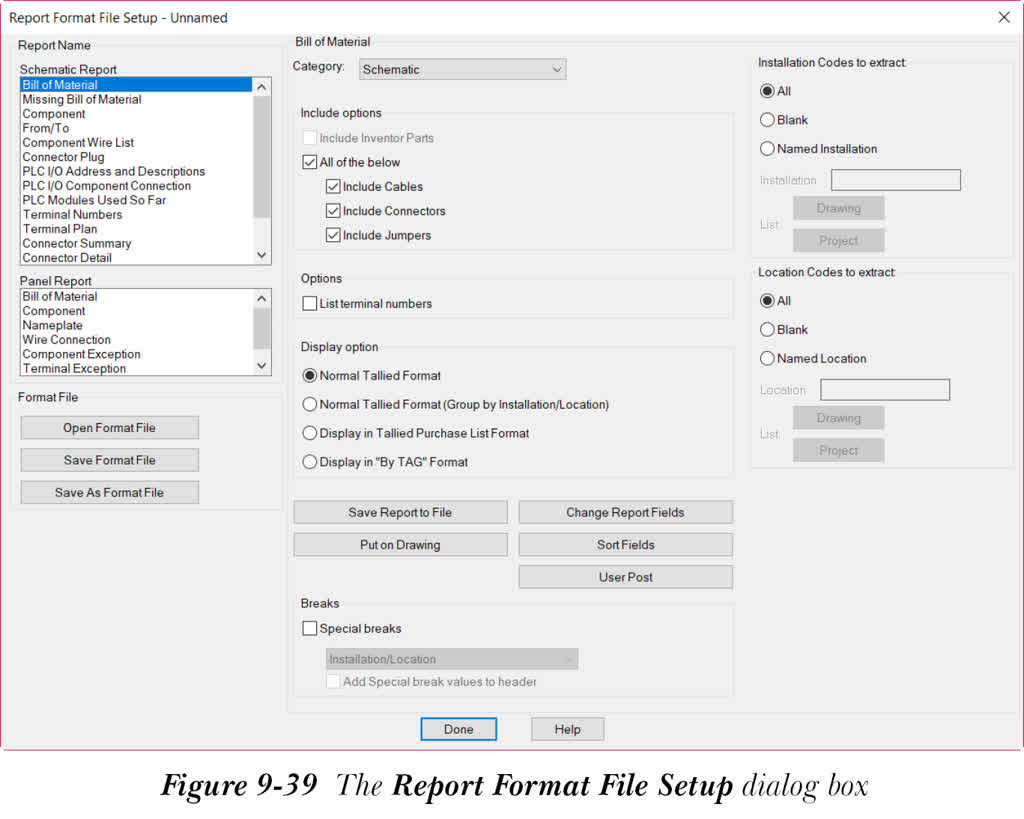

如果“原理图报表”或“面板报表”区域中显示的报表类型没有格式文件，请从“格式文件名”区域中选择“格式文件设置”按钮；将显示“报表格式文件设置”对话框，如图 9-39 所示。
使用此对话框，您可以为所选报表类型创建并保存格式文件。“报表格式文件设置”对话框中的选项将在后面的章节中讨论。请注意，格式文件的路径和位置显示在“自动报表选择”对话框的“格式文件名”区域下方。要更改“格式文件名”区域中显示的格式文件目录，请选择“自动报表选择”对话框中格式文件路径和位置右侧的“浏览”按钮；将显示“浏览文件夹”对话框。在“浏览文件夹”对话框中指定文件夹名称。接下来，在“浏览文件夹”对话框中选择“确定”按钮；格式文件的新路径和位置将显示在“格式文件名”区域中。
添加>>
“添加>>”按钮用于将所选报表名称和格式文件添加到“选定报表”区域。仅当同时从“报表名称”区域中选择报表名称并从“格式文件名”区域中选择其格式文件时，此按钮才会激活。
<<移除
此按钮用于从“选定报表”区域中移除所选报表。
<<全部移除
此按钮用于从“选定报表”区域中移除所有报表。
修改输出
仅当您从“选定报表”区域中选择报表名称时，“修改输出”按钮才会激活。此按钮用于更改所选报表名称的输出类型。为此，请选择“修改输出”按钮；将显示“报表输出选项”对话框。在此对话框中，您可以指定是将报表设置为文件输出还是表格输出。在“报表输出选项”对话框中指定输出类型后，选择“确定”按钮；输出类型将在“选定报表”区域中更改。
选定报表区域
“选定报表”区域显示您要生成的报表列表。此区域包含报表名称、格式文件、文件输出和表格输出。如果在“文件输出”和“表格输出”列下显示 “x”，则该部分将被视为自动生成报表。如果在“文件输出”和“表格输出”列下显示 “o”，则该部分将不被视为自动生成报表。
保存报表分组
仅当“选定报表”区域中显示报表文件时，“保存报表分组”按钮才可用。此按钮用于保存包含报表名称和格式文件的文件。以后可以检索并使用此保存的文件，以在活动项目或任何其他项目上运行同一组报表。要保存一组格式文件，请选择“保存报表分组”按钮；将显示“输入自动报表组文件名”对话框。在此对话框中，在“文件名”编辑框中指定文件名。默认情况下，“保存类型”下拉列表中显示 *.rgf。接下来，从“输入自动报表组文件名”对话框中选择“保存”按钮以保存文件并退出此对话框。
打开报表分组
“打开报表分组”按钮用于打开已保存的报表名称和格式文件组文件。选择“打开报表分组”按钮后，将显示“输入自动报表组文件名”对话框。在此对话框中，选择所需文件并选择“打开”按钮；分组报表文件将显示在“选定报表”区域中。
表格输出的图形信息区域
在“表格输出的图形信息”区域中，您可以指定图形文件的名称和位置，以及用于为报表创建图形文件的模板。接下来将讨论此区域中的选项。
第一个图形名称
在“第一个图形名称”编辑框中指定起始图形文件的文件名和位置。或者，选择“第一个图形名称”编辑框右侧的“浏览”按钮；将显示“输入第一个图形的名称”对话框。在此对话框中，在“文件名”编辑框中输入图形文件的名称，然后选择“保存”按钮；图形文件的位置和名称将显示在“表格输出的图形信息”区域的“第一个图形名称”编辑框中。对于您将创建的任何后续图形文件，图形编号将递增。如果您仅在“第一个图形名称”编辑框中输入图形文件的名称，则报表图形文件将自动在活动项目中创建并保存。
模板
在“模板”编辑框中指定用于为报表创建图形文件的模板图形文件。或者，您可以选择“模板”编辑框右侧的“浏览”按钮；将显示“选择模板”对话框。接下来，选择模板图形文件并选择“打开”按钮；模板图形文件的文件名和位置将显示在“模板”编辑框中。
在“自动报表选择”对话框中指定所需选项后，选择“确定”按钮；将创建所选报表名称的报表。请注意，报表的图形文件将添加到项目图形列表的底部。
