使用导线类型

AutoCAD Electrical 软件包附带一个在 WIRES 图层中创建的标准导线类型。您还可以根据您的要求创建新的导线类型并修改其特性。您可以在现有导线图层中定义新的导线类型，或创建新图层。这些导线图层控制导线类型的特性，如颜色、线型、线宽等。这些导线类型自动管理导线和元件的图层。一个图形可以具有无限数量的导线类型。

新导线的导线类型可以通过以下方式确定：

如果新导线是从现有导线绘制的，则新导线的导线图层将相同。换句话说，新导线的当前图层和导线类型将被忽略。
如果图形没有任何导线图层，则新导线绘制在 WIRES 图层上。
当导线的起点在空白空间中而端点是现有导线时，新导线采用结束导线的导线图层。因此，当前图层和当前导线类型将被忽略。
当导线的起点在空白空间中而端点是元件的连接点（或反之）时，则新导线将绘制在当前导线图层和导线类型上。
当新导线的起点是现有导线而端点是另一条现有导线时，则新导线将绘制在起始导线的导线图层上。

AutoCAD Electrical 定义了导线图层的格式。命名导线图层的典型方式如下：(%C_%S) 是导线命名格式，其中 %C 是导线的颜色，%S 是导线的线规（尺寸）。例如，BLK_2.00mm2、RED_16AWG 等。使用“设置导线类型”对话框为新导线设置导线类型将在本章后面讨论。在本节中，您将学习如何编辑现有导线类型、创建和更改导线类型，以及将直线转换为导线。

创建导线类型

工具栏：ACE:主电气 > 插入导线 > 创建/编辑导线类型

或 ACE:导线 > 创建/编辑导线类型

菜单：导线 > 创建/编辑导线类型

命令：AEWIRETYPE

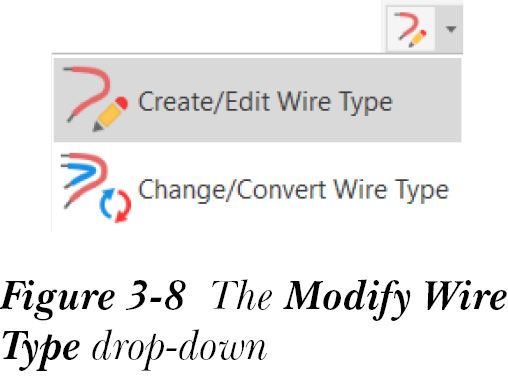

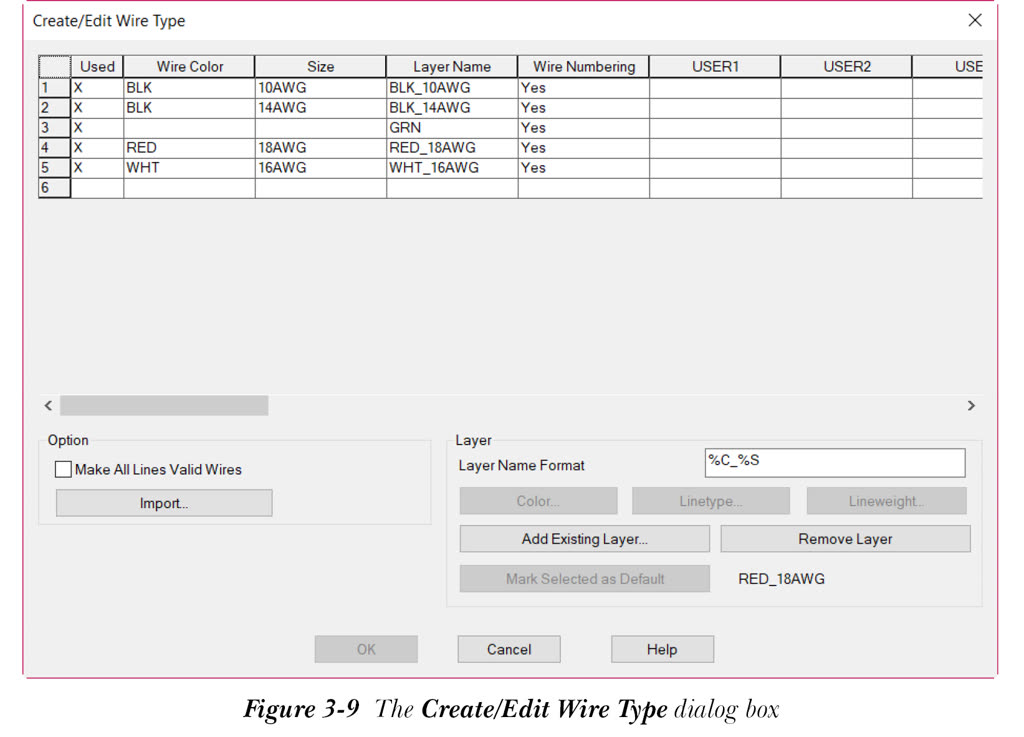

创建/编辑导线类型（Create/Edit Wire Type） 工具用于创建新的导线类型、编辑现有导线类型、配置导线类型和管理导线类型。要创建导线类型，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改导线类型”下拉列表中选择 创建/编辑导线类型（Create/Edit Wire Type） 工具，如图 3-8 所示；“创建/编辑导线类型”对话框将显示，如图 3-9 所示。

此对话框显示活动图形中使用的导线类型列表和图层名列表。它还在网格区域的不同列中显示导线的特性，如颜色、尺寸和用户定义的导线特性。此对话框还可用于指定是否应将导线编号分配给所选导线图层的导线。下面将讨论此对话框中的不同区域和选项。

“已使用”列

“已使用”列显示图形中当前使用的导线类型。如果“已使用”列中显示“X”，则表示该导线类型在当前图形中使用。此列中的空白值表示图形包含图层名，但当前没有导线绘制在该图层上。

“导线颜色”列

“导线颜色”列显示导线类型的导线颜色。您可以在此列中为导线类型输入导线颜色，如 BLK 表示黑色、BLU 表示蓝色、GRN 表示绿色等。您可以随时编辑和删除“导线颜色”列的内容。导线颜色的可替换参数是 %C。如果您在“图层名格式”编辑框中指定此可替换参数，则在“导线颜色”列中指定的颜色将自动添加到导线图层名中。

“尺寸”列

“尺寸”列显示导线类型的尺寸。在此列中，您可以输入导线的尺寸。例如，此列中的值 10 表示 10 是导线的线规/尺寸。您可以随时编辑和删除“尺寸”列的内容。尺寸的可替换参数是 %S。如果您在“图层名格式”编辑框中指定此可替换参数，则在“尺寸”列中指定的尺寸将自动添加到导线图层名中。

注意

当您右键单击“导线颜色”或“尺寸”列的任意行时，将显示快捷菜单。在快捷菜单中，除“重命名图层”选项外，各种选项均被激活，如“复制”、“剪切”、“粘贴”和“删除图层”。您还会注意到，“删除图层”选项对默认图层不可用。

“图层名”列

“图层名”列显示导线类型的图层名。在“导线颜色”列中指定导线颜色并在“尺寸”列中指定尺寸后，图层名将自动创建并显示在“图层名”列中。图层名的格式取决于“图层”区域的“图层名格式”编辑框中指定的格式。例如，如果您在“导线颜色”列中输入 BLU，在“尺寸”列中输入 14，并且“图层名格式”编辑框中图层名的格式为 %C_%S，则 BLU_14 将自动显示在“图层名”列中。您也可以手动在“图层名”列中输入图层名。当您右键单击“图层名”列的任意行时，将显示快捷菜单。快捷菜单中的选项用于复制和粘贴图层名，但您不能剪切图层名，因为“剪切”选项在快捷菜单中未激活。您可以通过从快捷菜单中选择“重命名图层”选项来重命名图层名，也可以通过从快捷菜单中选择“删除图层”选项来删除整个图层（默认图层除外）。与其他列不同，您不能通过左键单击来编辑和删除“图层名”列的内容。默认情况下，对于空白图形，“创建/编辑导线类型”对话框的“图层名”列中显示 WIRES 图层的名称。

“导线编号”列

在“导线编号”列中，您可以指定是否将导线编号分配给特定导线图层的导线。当您单击此列的任意行时，单元格将变为下拉列表。从下拉列表中选择“是”选项，以将导线编号分配给所选导线图层的导线。如果从下拉列表中选择“否”选项，则导线编号将不会插入到该特定导线图层的导线中。如果非固定导线编号已插入导线网络的导线中，并且您从下拉列表中选择“否”选项，则已插入的导线编号将不会从导线中删除。要删除导线编号，您可以使用 删除导线编号（Delete Wire Numbers） 工具，这将在本章后面讨论。

USER1-USER5 列

USER1-USER5 列显示用户定义的特性。可替换参数 %1 - %5 分配给这些列。在这些列中输入导线类型标签，即 USER1 - USER5。这些列的标题可以更改。执行此操作的过程将在本章后面详细讨论。

USER6-USER20 列

USER6-USER20 列显示用户定义的特性。可替换参数未分配给这些列。这些列的标题可以更改。执行此操作的过程将在下面讨论。

注意

您可以重命名 USER1-USER20 列的标题。为此，请在“项目管理器”中右键单击项目名称；将显示快捷菜单。接下来，从快捷菜单中选择“特性”选项；“项目特性”对话框将显示。在此对话框中，选择“导线编号”选项卡。在“导线编号”选项卡的“导线类型”区域中，选择“重命名用户列”按钮；“重命名用户列”对话框将显示。接下来，在“列标题”列中指定新的列名，然后选择“确定”按钮；列的标题将被更改。您不能重命名“颜色”、“尺寸”和“图层名”列的标题，但对应于这些列的所有数据都可以复制、剪切并粘贴到另一列上。
可以通过按 CTRL 或 SHIFT 键来选择“创建/编辑导线类型”对话框的多行。或者，选择一行，然后将光标拖过要选择的行。
您可以在网格内任意移动所选导线类型。为此，请选择导线类型行，然后将光标放在所选行上（位于“已使用”列左侧下方）。接下来，将其拖动到所需位置。

图层区域

“图层”区域用于定义图层名、颜色、线型和线宽的格式。此区域中的选项还用于添加现有图层、删除图层以及将所选图层设置为默认。下面将讨论此区域中的选项。

图层名格式

“图层名格式”编辑框用于定义图层名。默认情况下，此编辑框中显示 (%C_%S)。如果您在“导线颜色”列中输入颜色名称，然后在“尺寸”列中输入导线的尺寸，图层名将自动填充到“图层名”列中。%C 是导线颜色的可替换参数，%S 是导线尺寸的可替换参数，%1 到 %5 是用户 1 到用户 5 的可替换参数。请注意，特殊字符如 <、>、/、、:、; 等不能包含在图层名中。

颜色

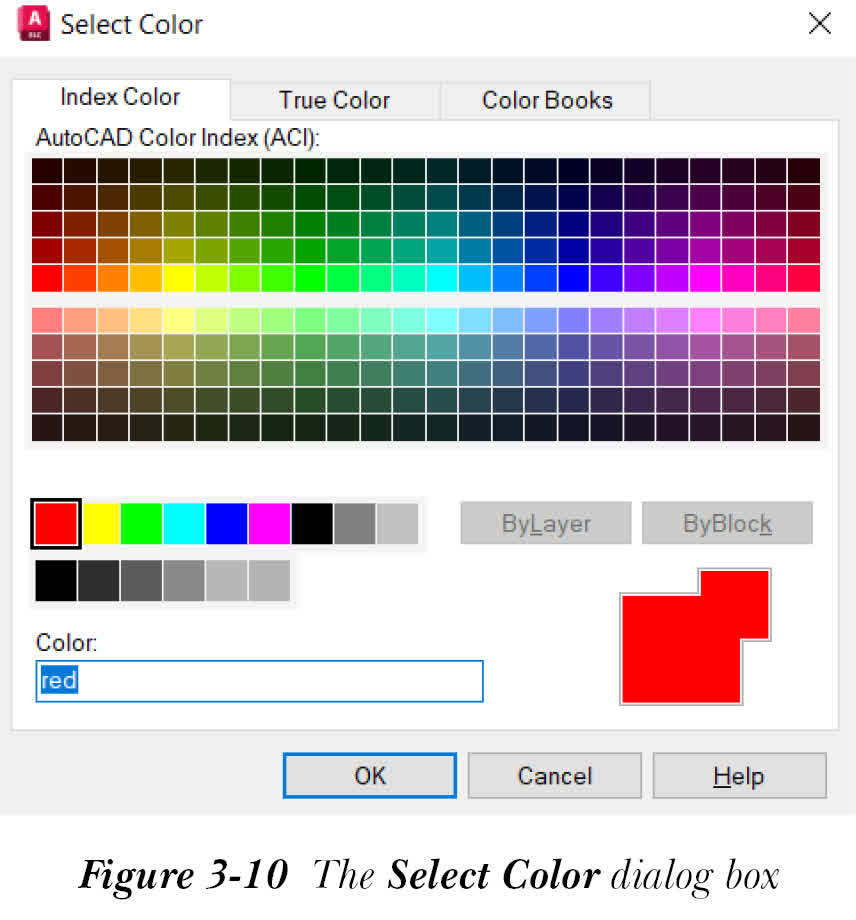

“颜色”按钮用于设置导线图层的颜色。仅当您从“创建/编辑导线类型”对话框中显示的列表中选择图层名时，此按钮才可用。选择“颜色”按钮；“选择颜色”对话框将显示，如图 3-10 所示。在此对话框中，选择所需的颜色，然后选择“确定”按钮；所选颜色将分配给所选图层。颜色的数量取决于您的显卡和显示器。大多数颜色系统支持八种或更多颜色。如果您的计算机允许，您可以选择 0 到 255（256 种颜色）之间的颜色编号。

前七种标准颜色如下：

颜色颜色颜色颜色

编号名称编号名称

1 红 5 蓝

2 黄 6 洋红

3 绿 7 白

4 青

线型

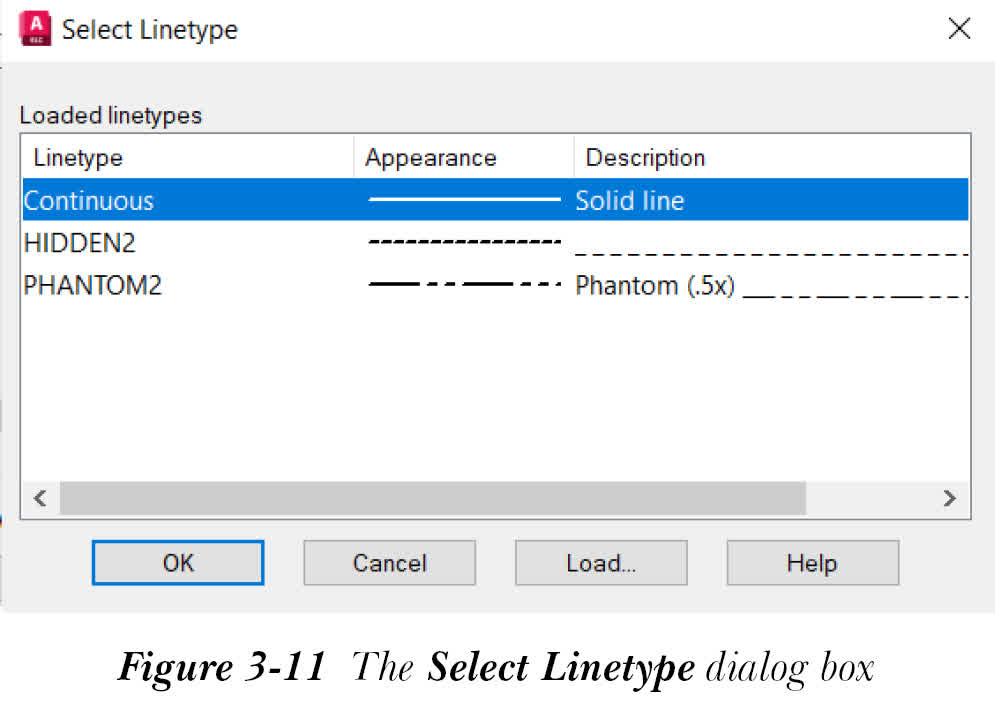

“线型”按钮用于设置导线图层的线型。仅当您从“创建/编辑导线类型”对话框中显示的列表中选择图层名时，此按钮才可用。选择“线型”按钮；“选择线型”对话框将显示，如图 3-11 所示。此对话框显示在图形文件中已定义且当前已加载的线型。选择所需的线型，然后选择“确定”按钮；所选线型将分配给最初选择的图层。

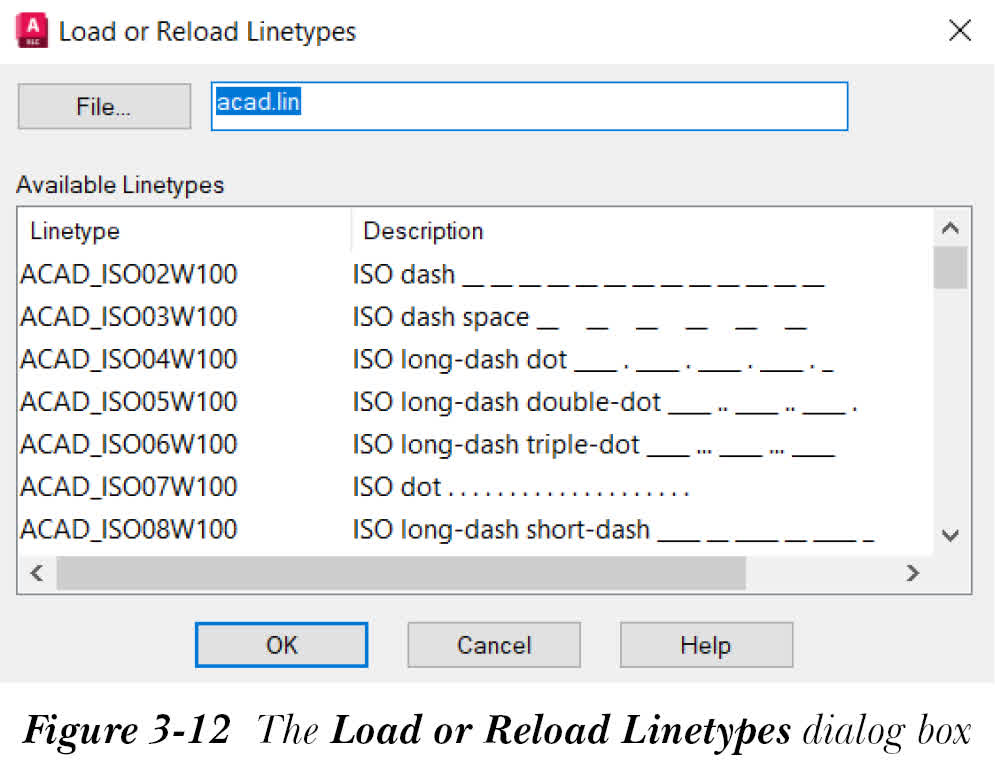

您还可以加载其他线型，然后将它们分配给图层。要加载线型，请从“选择线型”对话框中选择“加载”按钮；“加载或重载线型”对话框将显示，如图 3-12 所示。此对话框显示 acad.lin 文件中的所有线型。在此对话框中，您可以通过按住 SHIFT 或 CTRL 键来选择单个线型或多个线型。如果您在“加载或重载线型”对话框的“可用线型”区域中右键单击，将显示快捷菜单。您可以使用此快捷菜单选择或取消选择所有线型。从此对话框中选择所需的线型。接下来，从此对话框中选择“确定”按钮；所选线型将被加载并显示在“选择线型”对话框中。现在，选择所需的线型并从此对话框中选择“确定”按钮；线型将分配给所选导线图层。

注意

默认情况下，acad.lin 文件中的线型显示在“加载或重载线型”对话框中。您可以通过从此对话框中选择“文件”按钮，然后从“选择线型文件”对话框中打开 acadiso.lin 或 acade.lin 文件，来从 acadiso.lin 或 acade.lin 文件中选择线型。

如果您想要用于构建点对点图形的特殊线型，您需要从“选择线型文件”对话框中的 acade.lin 文件加载特殊线型。

线宽

仅当您从“创建/编辑导线类型”对话框中显示的列表中选择图层名时，“线宽”按钮才会被激活。“线宽”按钮用于为图层中的导线提供厚度。如果线宽显示处于打开状态，此厚度将显示在屏幕上。如果显示处于关闭状态，您需要从状态栏中选择“显示/隐藏线宽”按钮。

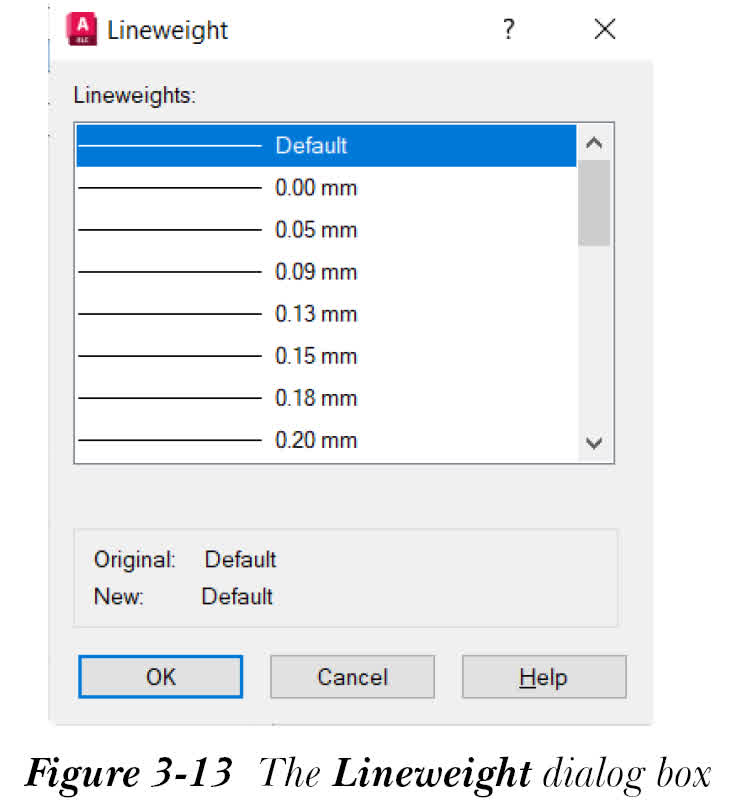

要将线宽分配给图层，请选择该图层，然后从“创建/编辑导线类型”对话框中选择“线宽”按钮；“线宽”对话框将显示，如图 3-13 所示。

从“线宽”对话框中选择一个线宽。接下来，选择“确定”以返回“创建/编辑导线类型”对话框。这样做后，所选线宽将分配给从“创建/编辑导线类型”对话框中选择的导线图层。

添加现有图层

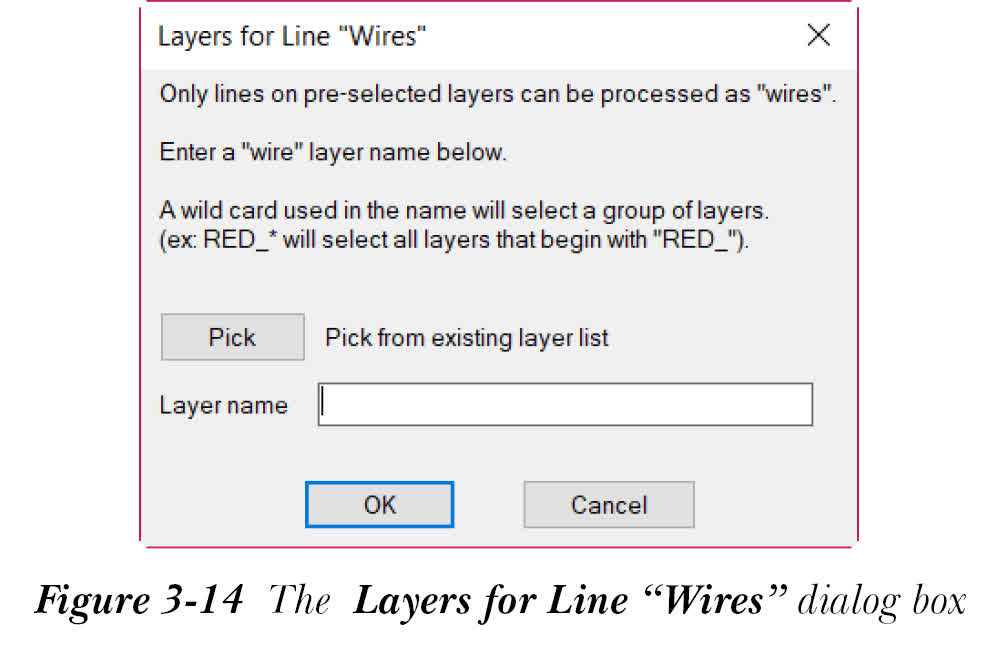

“添加现有图层”按钮用于将现有图层添加到从“创建/编辑导线类型”对话框中选择的导线类型。为此，请从“图层”区域中选择“添加现有图层”按钮；“线‘导线’的图层”对话框将显示，如图 3-14 所示。

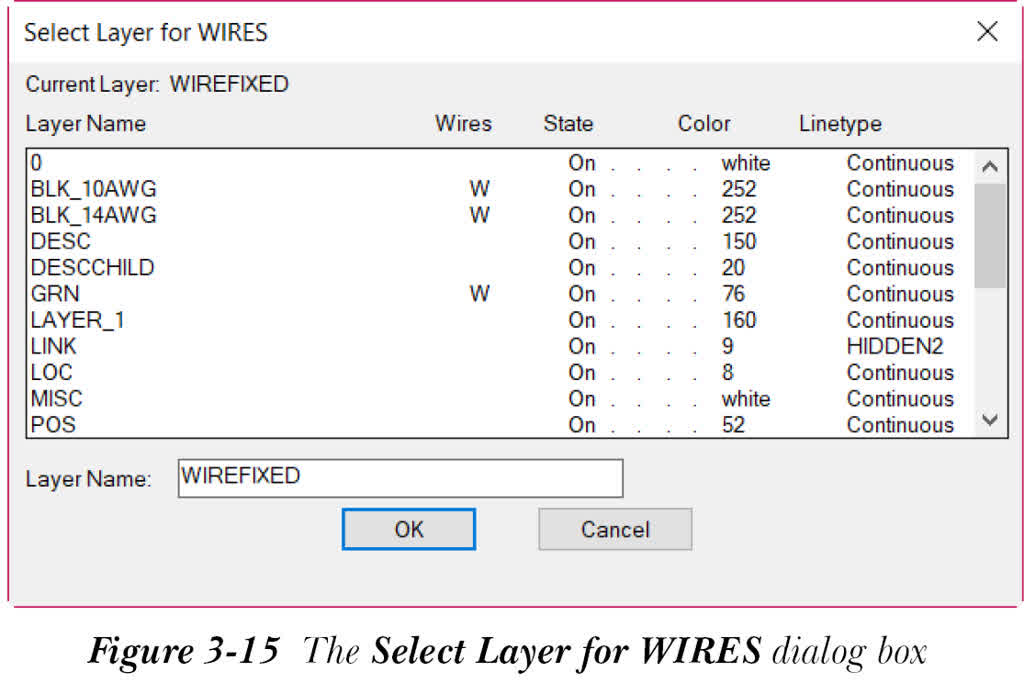

接下来，在“图层名”编辑框中输入新图层的名称。或者，从“线‘导线’的图层”对话框中选择“拾取”按钮；“选择 WIRES 的图层”对话框将显示，如图 3-15 所示。在此对话框中，从显示的列表中选择图层名。选择“确定”按钮两次以返回“创建/编辑导线类型”对话框。新的导线图层将被创建并显示在此对话框中。您还会注意到，新图层的名称将显示在“图层名”列中显示的列表底部。

删除图层

仅当您从“创建/编辑导线类型”对话框中显示的列表中选择除默认图层名以外的图层名时，“删除图层”按钮才可用。“删除图层”按钮用于从“创建/编辑导线类型”对话框中删除所选图层名。

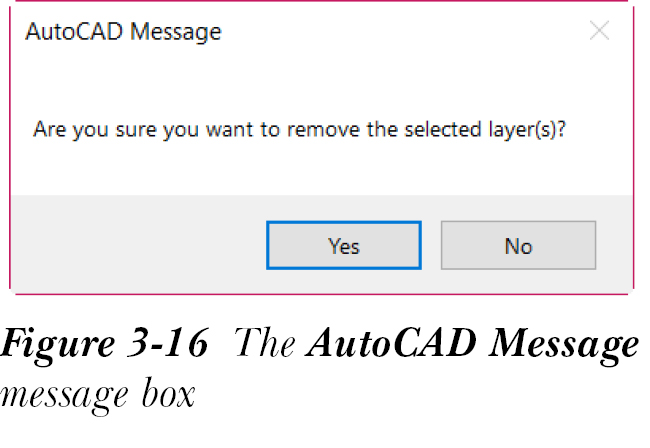

为此，请选择“删除图层”按钮；“AutoCAD 消息”消息框将显示，如图 3-16 所示。

从此消息框中选择“是”，以从“图层名”列中删除所选图层名。选择“否”以在“图层名”列中保留所选图层名。请注意，从“创建/编辑导线类型”对话框中删除的图层将作为 AutoCAD 线图层保留在图形中，而不是作为有效的导线图层。

注意

如果图形包含同一颜色的多个图层，则仅当您选择该特定颜色的所有图层时，“删除图层”按钮才可用。

将选定项标记为默认

仅当您从“创建/编辑导线类型”对话框中显示的列表中选择图层名时，此按钮才可用。“将选定项标记为默认”按钮用于将所选导线图层设为默认。选择此按钮后，所选图层将成为新导线图层的默认图层，并且该图层的名称将显示在此按钮旁边。

选项区域

“选项”区域用于将图形的所有图层更改为有效导线图层，以及将现有图形中的导线类型导入当前图形。下面将讨论此区域中的选项。

使所有线成为有效导线

“使所有线成为有效导线”复选框用于将图形的每个图层转换为有效导线图层。为此，请选择此复选框；您会注意到“图层”区域中的网格区域和选项不可用。此外，从“创建/编辑导线类型”对话框中选择“确定”按钮后，所有图层将从网格区域中删除。请注意，所有图层都将转换为导线图层，可以在“更改/转换导线类型”对话框中查看。此对话框中的选项将在下一节中讨论。默认情况下，此复选框处于清除状态。

导入

“导入”按钮用于将现有图形中的导线类型导入当前图形。当您选择“导入”按钮时，“导线类型导入 - 选择主图形”对话框将显示。接下来，选择您想要从中导入导线类型的所需图形，然后选择“打开”按钮；“导入导线类型”对话框将显示。“导线颜色”和“尺寸”列也可在“导入导线类型”对话框中使用。因此，用户可以了解导入的导线类型的导线颜色和尺寸。在此对话框中，如果您想要更改现有导线类型的导线编号设置和所有 USER 值以匹配导入的导线类型，请在“导入选项”下的“如果导线类型已存在”区域中选择“覆盖任何导线编号和 USERn 差异”复选框。然后，如果要将现有导线图层的颜色和线型设置更改为匹配导入的导线图层，请选择“更新任何图层颜色和线型差异”复选框。接下来，在此对话框中选择“确定”按钮；具有已定义设置的所选导线类型将被导入并显示在“创建/编辑导线类型”对话框中。

从“创建/编辑导线类型”对话框的网格区域中选择一种导线类型；“确定”按钮将被激活。接下来，选择“确定”按钮；所选导线类型将被创建，导线图层的名称和特性将保存在图形文件中。

注意

您不能将“图层名”列留空。创建的图层名称应唯一，且不应包含特殊字符，如 / “ : ; ? * | , = ‘ > <。

每当您在“创建/编辑导线类型”对话框的网格区域最后一行中输入任何导线类型数据，然后单击网格区域中的任意位置时，将自动向网格区域添加一行。

更改和转换导线类型

功能区：原理图 > 编辑导线/导线编号 >

修改导线类型下拉列表 > 更改/转换导线类型

工具栏：ACE:主电气 > 插入导线 > 更改/转换导线类型

或 ACE:导线 > 更改/转换导线类型

菜单：导线 > 更改/转换导线类型

命令：AECONVERTWIRETYPE

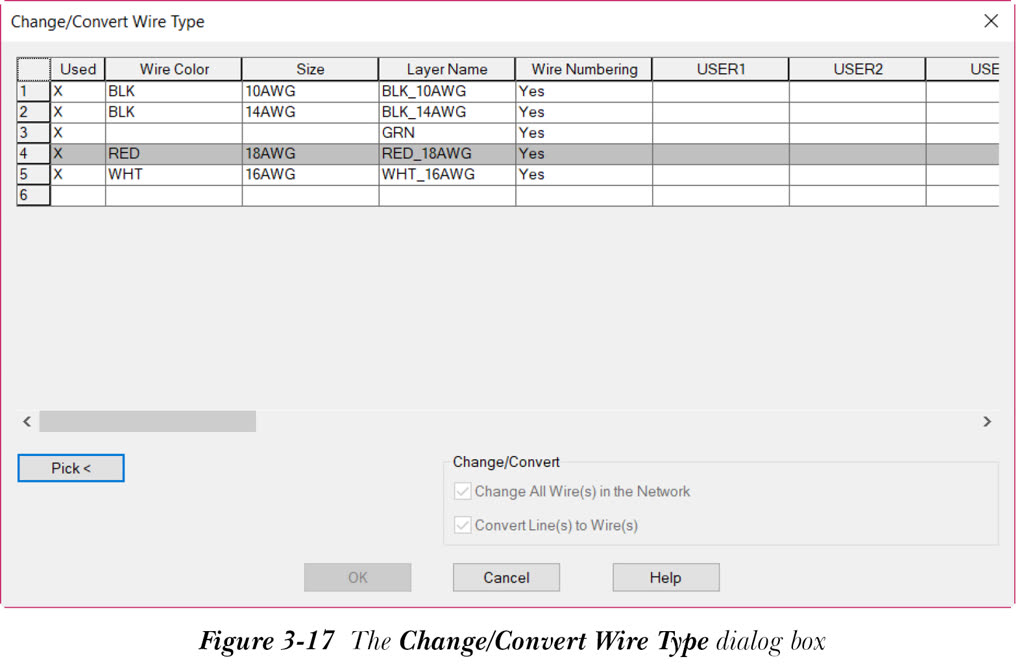

更改/转换导线类型（Change/Convert Wire Type） 工具用于更改现有导线的导线类型。此工具还用于将直线转换为导线。要更改现有导线的导线类型，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改导线类型”下拉列表中选择 更改/转换导线类型（Change/Convert Wire Type） 工具；“更改/转换导线类型”对话框将显示，如图 3-17 所示。此对话框显示图形中存在的所有有效导线类型图层。此对话框中的大多数选项与“创建/编辑导线类型”对话框中的选项相同。其余选项将在下面讨论。

注意

您不能编辑“已使用”、“导线颜色”、“尺寸”、“图层名”、“导线编号”和 USER1-USER20 列。

拾取 <

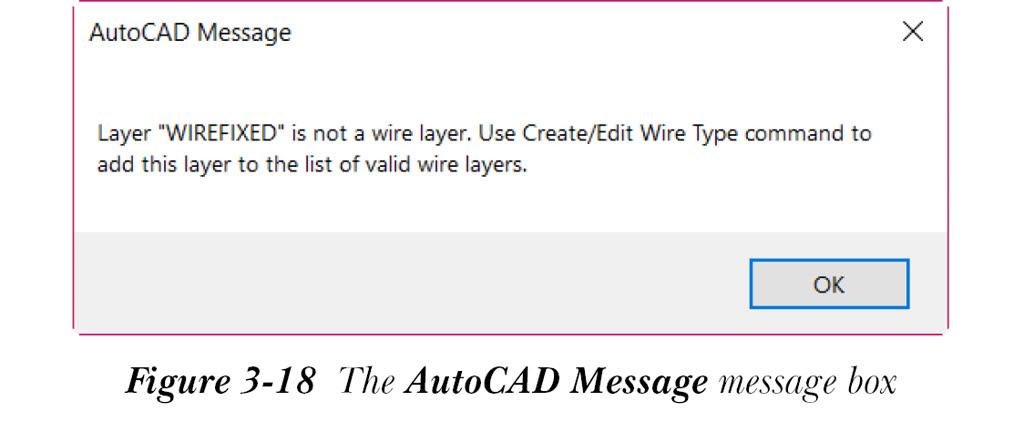

“拾取 <”按钮用于从活动图形中选择导线或直线。要选择导线，请选择“拾取 <”按钮；光标将变为选择框。此外，系统将提示您从绘图区域中选择导线或直线。如果您选择导线，“更改/转换导线类型”对话框将再次显示，您会注意到所选导线类型图层在“更改/转换导线类型”对话框中以蓝色显示。如果您从绘图区域中选择直线，“AutoCAD 消息”消息框将显示，如图 3-18 所示，提示您在“创建/编辑导线类型”对话框中创建有效的导线类型图层。从“AutoCAD 消息”消息框中选择“确定”按钮；“更改/转换导线类型”对话框将再次显示。

更改/转换区域

仅当您从显示的列表中选择导线类型或选择“拾取 <”按钮时，“更改/转换”区域才可用。此区域包含以下复选框：

更改网络中的所有导线

“更改网络中的所有导线”复选框用于将导线网络中的所有导线更改为所选导线类型。默认情况下，此复选框处于选中状态。如果清除此复选框，则只有您选择的单条导线将更改为所选导线类型。

将线转换为导线

“将线转换为导线”复选框用于将所选直线转换为导线。这意味着直线的图层特性将转换为所选导线类型图层。默认情况下，此复选框处于选中状态。如果清除此复选框，则所选直线将不会转换为导线。

从“更改/转换导线类型”对话框中显示的列表中选择一种导线类型；“确定”按钮将变为可用。接下来，选择“确定”按钮；光标将变为选择框，并提示您选择对象。选择导线和直线（如果有）并按 ENTER 键；所选导线和直线（如果找到）将自动更改或转换为您从“更改/转换导线类型”对话框中选择的导线类型。请注意，默认导线类型的行以灰色突出显示，所选导线类型的行以蓝色突出显示。

注意

您可以在插入导线期间在命令提示下输入 T 来更改导线类型。
您还可以通过右键单击图形中的现有导线，然后从标记菜单中选择“更改/转换导线类型”选项来更改/转换导线类型。

设置导线类型

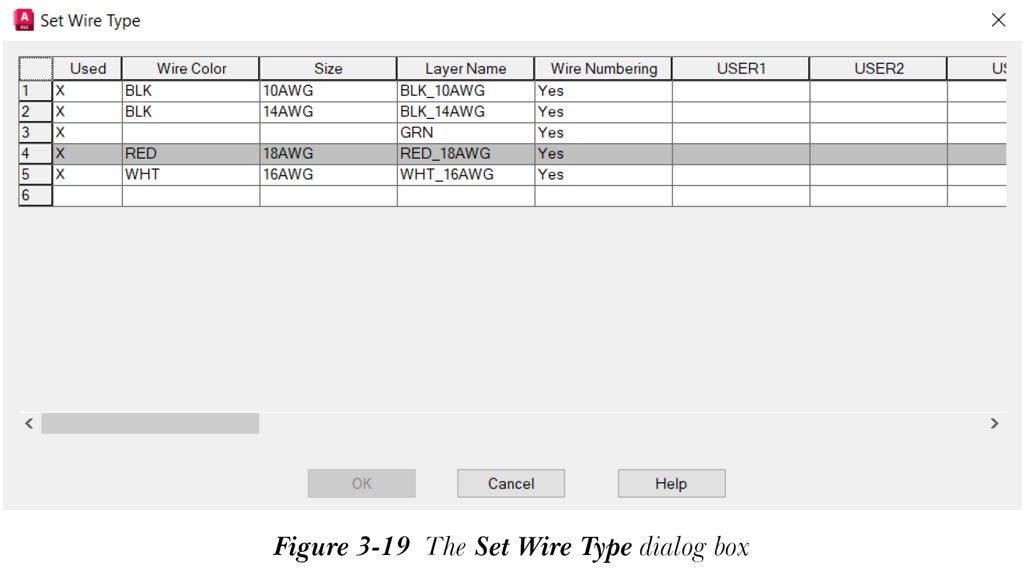

您可以在将导线插入图形时更改导线类型。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中选择 导线（Wire） 工具；系统将提示您指定导线起点。在命令提示下输入 T 并按 ENTER 键；“设置导线类型”对话框将显示，如图 3-19 所示。此对话框中前面未讨论的选项将在下面讨论。

“已使用”列

“已使用”列显示图形中已使用的图层或导线类型。如果“已使用”列为空白，则表示图形包含图层名，但当前在该图层上未找到导线。但是，如果“已使用”列中显示“X”，则表示该特定导线类型当前在图形中使用。

USER1-USER20 列

USER1-USER20 列是用户定义的列。这些用户定义的列是项目特定的，您可以随时重命名这些列的标题，如前所述。

默认情况下，WIRES 图层名显示并在“设置导线类型”对话框中处于选中状态。请注意，默认导线类型的行将以灰色突出显示。选择导线类型；“确定”按钮将被激活。选择“确定”按钮；所选导线类型将成为当前导线类型，您插入的导线将使用当前导线类型创建，除非导线类型再次被更改。

注意

“设置导线类型”对话框的“导线颜色”、“尺寸”和“图层名”列不能重命名。
