第 2 章：使用项目和图形

学习目标

完成本章后，您将能够：

• 创建新项目和图形
• 编辑项目和图形的特性
• 添加图形说明
• 打开现有项目
• 激活和关闭项目
• 将现有图形和新图形添加到当前项目
• 对项目中的图形进行编组
• 从项目中重命名、替换和移除图形
• 为图形指定说明
• 打开项目图形
• 了解“项目管理器”的工作方式

简介

AutoCAD Electrical 是一款基于项目的软件，其中彼此相关的接线图被编组在一个项目下。项目是一组电气接线图，构成项目文件 .wdp。每个项目由一个扩展名为 .wdp 的 ASCII 文本文件定义。这些项目文件包含项目信息列表，如项目设置、项目或图形特性、图形文件的名称和说明、符号库路径等。您可以拥有无限数量的项目。但是，一次只能有一个项目处于活动状态。这些项目的列表显示在“项目管理器”中。

项目管理器

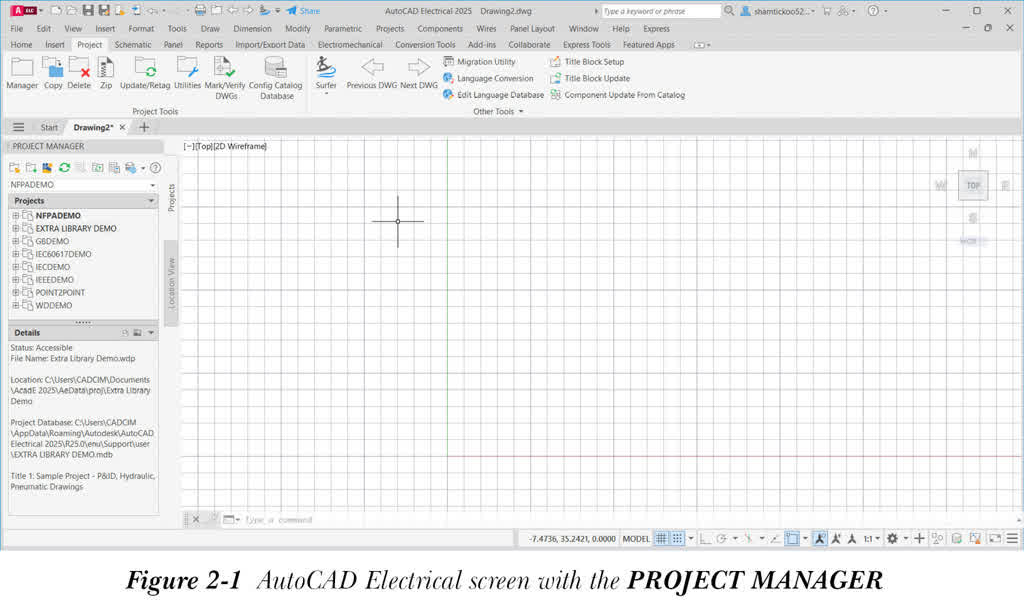

功能区：“项目”>“项目工具”>“管理器” 工具栏：ACE:Main Electrical 2 > Project Manager 或 ACE:Project > Project Manager 菜单：“项目”>“项目”>“项目管理器” 命令：AEPROJECT “项目管理器”用于创建新项目、打开现有项目、向项目添加新图形、重新排列图形文件顺序、访问现有项目以及修改项目中的现有信息。默认情况下，“项目管理器”显示并停靠在屏幕左侧，请参见图 2-1。

如果默认情况下未显示“项目管理器”，请从“项目”选项卡的“项目工具”面板中选择“管理器”工具；“项目管理器”将显示。

或者，从 ACE:Main Electrical 2 工具栏中选择“项目管理器”工具以显示“项目管理器”。“项目管理器”类似于其他 AutoCAD Electrical 工具选项板。您可以将“项目管理器”停靠在屏幕上的特定位置。此外，如果您不想使用项目工具，可以隐藏“项目管理器”。

“项目管理器”分为两个选项卡：“项目”和“位置视图”。这两个选项卡中的选项将在本章中详细讨论。
