自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行对照：

1. 当您右键单击活动项目并从快捷菜单中选择“特性”选项时，将显示以下哪个对话框？

(a) 图形特性 (b) 项目特性

(c) 特性 (d) 以上都不是

2. __ 选项用于打印项目的完整图形集或所选图形。
3. __ 按钮用于对活动项目的图形执行待处理的更新。
4. __ 可以使用写字板和记事本进行编辑。
5. 在“项目特性”对话框的 __ 区域中，您可以指定梯形图参考编号的格式。
6. 在“项目特性”对话框中，有 __ 种不同的元件交叉参考显示格式样式。
7. 在“项目特性”对话框中，您可以为新项目定义设置。（对/错）
8. 在“图形特性”对话框中，您可以为新图形和项目定义设置。（对/错）
9. 项目文件使用 PROJECT MANAGER 创建和维护。（对/错）
10. “标题栏更新”选项用于更新标题栏的属性值。（对/错）

复习题

回答以下问题：

1. 以下哪个参考文件如果保存在项目文件夹中，将更改“项目描述”对话框的 LINEx 标签描述？

(a) .WDL (b) .LOC

(c) .WDD (d) .INST

2. 当您右键单击活动项目并从显示的快捷菜单中选择“标题栏更新”选项时，将显示以下哪个对话框？

(a) 设置标题栏更新 (b) 标题栏设置

(c) 更新标题栏 (d) 以上都不是

3. 以下哪个库显示在“项目特性”对话框的“库和图标菜单路径”区域中？

(a) 原理图 (b) 封装

(c) (a) 和 (b) 两者 (d) 仅 (a)

4. 在“更新其他图形？”消息框中，选择以下哪个按钮会将所需信息保存到项目任务列表中？

(a) 确定 (b) 跳过

(c) 任务 (d) 全部

5. “项目任务列表”按钮用于对项目的图形文件执行待处理的更新。（对/错）
6. 图形特性的值不存储在图形文件的 WD_M 块中。（对/错）
7. 模板文件的扩展名为 .dwt。（对/错）
8. “图形特性”或“项目特性”对话框中的 %S 表示图纸值。（对/错）
9. 您无法更改项目中图形的设置。（对/错）

练习题

练习 1

从 CADCIM 项目中打开 DEMO05.DWG 图形文件，并将其另存为 C12_exer01.dwg。同时，将此图形文件添加到 NEW_PROJECT 项目。将图形的元件标记格式更改为 %N-%F。此外，使用“更新/重标记”工具对其进行更新。（预计时间：15 分钟）

练习 2

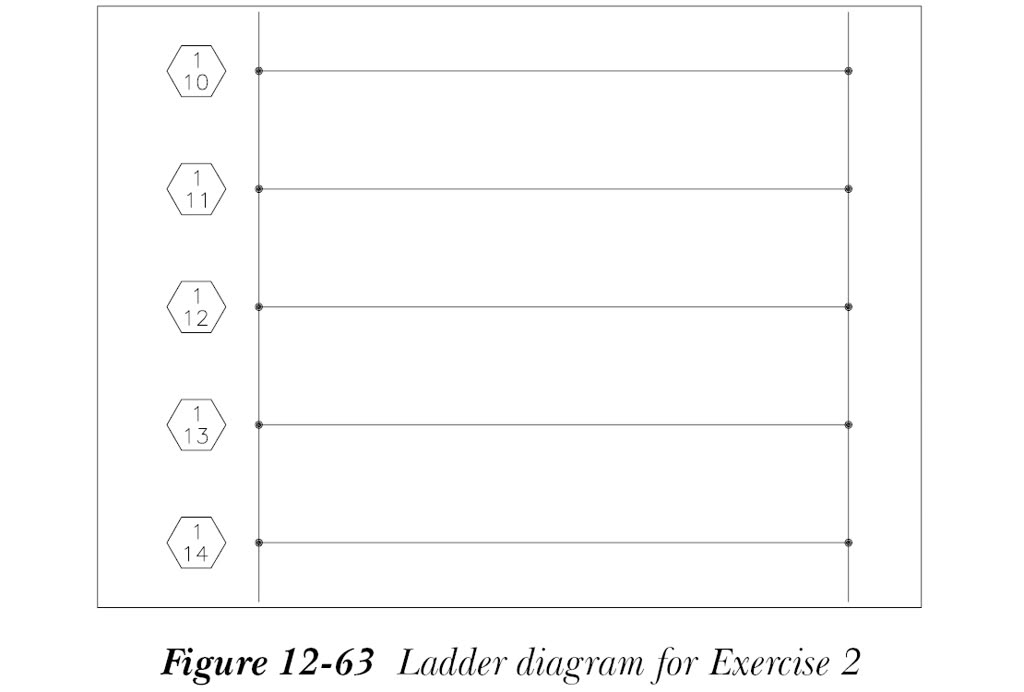

在 NEW_PROJECT 项目中创建名为 C12_exer02.dwg 的新图形，然后在“图形特性”对话框中更改图形的默认设置，如下所示：“图形设置”选项卡“图纸值”区域中的图纸：= 1；“图形格式”选项卡“梯形图默认值”区域中的间距 = 1；宽度 = 5。同时，在“图形特性”对话框中更改梯形图的线参考编号，并插入一个具有 5 个梯级、第一参考编号为 10 的梯形图，如图 12-63 所示。（预计时间：15 分钟）

练习 3

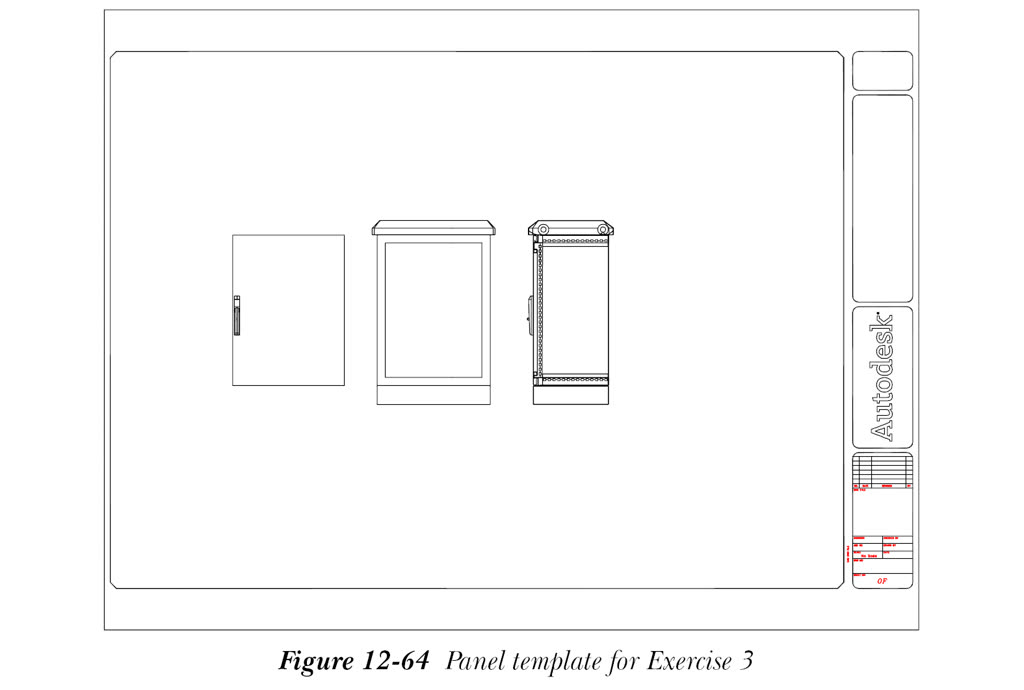

创建面板模板 Panel_Template.dwt。同时，在其中插入以下外壳：制造商 = RITTAL，类型 = OUTDOOR ENCLOSURES，样式 = NEMA 3R，目录 = 9783040。图 12-64 显示了 panel_template.dwt 模板文件。（预计时间：20 分钟）

提示：在“插入封装”对话框中将面板的比例更改为 0.2。

自测题答案

1. b
2. 打印项目
3. 项目任务列表
4. 参考文件
5. 格式参考
6. 三
7. 对
8. 错
9. 对
10. 对
