教程 3

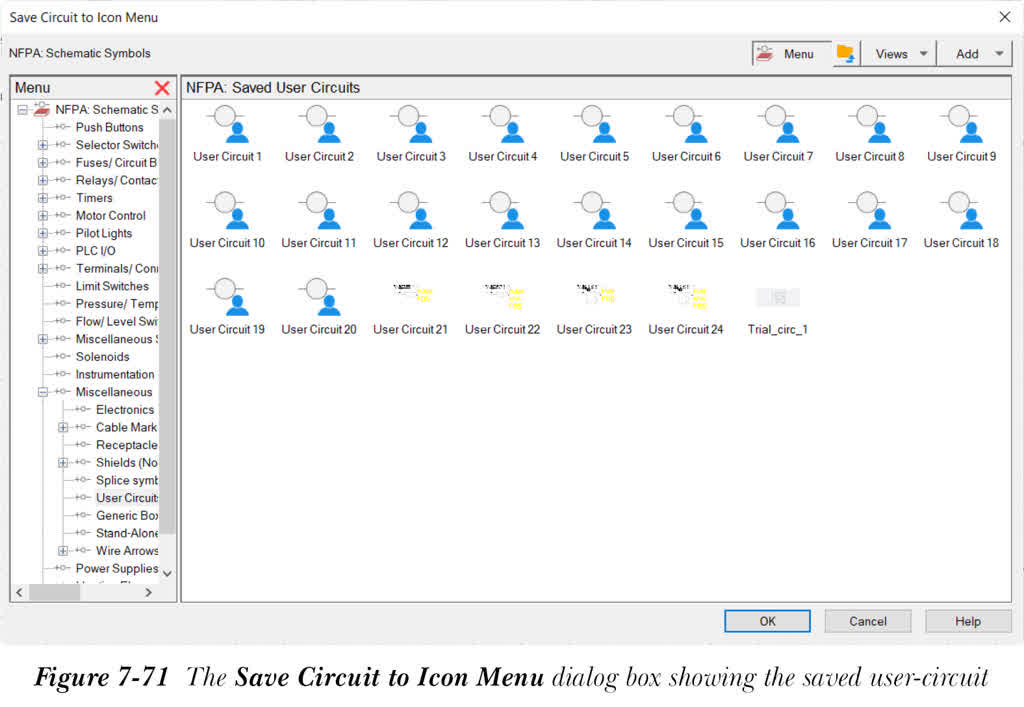

在本教程中，您将向图形中插入一个用户回路，复制插入的回路，然后保存该回路，如图 7-71 所示。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 向图形中插入三相梯形图。

c. 将保存的回路插入到图形中。

d. 复制现有回路。

e. 在“保存回路到图标菜单”对话框中保存整个回路。

f. 保存图形文件。

创建新图形

插入三相梯形图

从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉菜单中选择 插入梯形图（Insert Ladder） 工具；将显示“插入梯形图”对话框。
从“相”区域中选择“3 相”单选按钮。接下来，在“相”区域的“间距”编辑框中输入 0.5。
在“插入梯形图”对话框右上角的“间距”编辑框中输入 0.5。同时，在“第 1 参考”编辑框中输入 1。
如果“无参考编号”复选框已选中，则清除它。接下来，在“梯级”编辑框中输入 16，并单击“长度”编辑框；您会注意到梯形图的长度会自动计算并显示在该编辑框中。

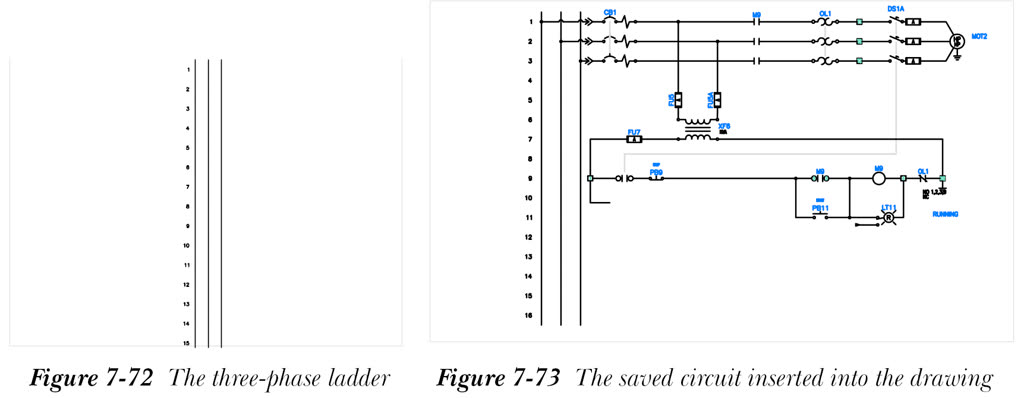

选择“确定”按钮；对话框将关闭，系统将提示您指定第一个梯级的起始位置。在命令行提示下输入 3,18 并按 ENTER 键；三相梯形图将插入到图形中，如图 7-72 所示。

插入保存的回路

从“原理图”>“插入元件”>“插入回路”下拉菜单中选择 插入保存的回路（Insert Saved Circuit） 工具；将显示“插入元件”对话框。
单击“用户回路 21”；“插入元件”对话框将关闭，并显示“回路比例”对话框。在该对话框中，确保“自定义比例”编辑框中显示 1.000，并且“按需要更新回路的文字图层”复选框已选中。
选择“确定”以关闭“回路比例”对话框；系统将提示您指定插入点。将光标放在梯形图最左侧垂直总线上参考编号 1 处，然后单击屏幕；保存的回路将插入到图形中，如图 7-73 所示。

复制回路

从“原理图”>“编辑元件”>“回路”下拉菜单中选择 复制回路（Copy Circuit） 工具；系统将提示您选择对象。通过从右向左拖动光标，选择您在前面的步骤中插入的回路。

在选择回路时需要小心。不要选择梯形图的导线编号。

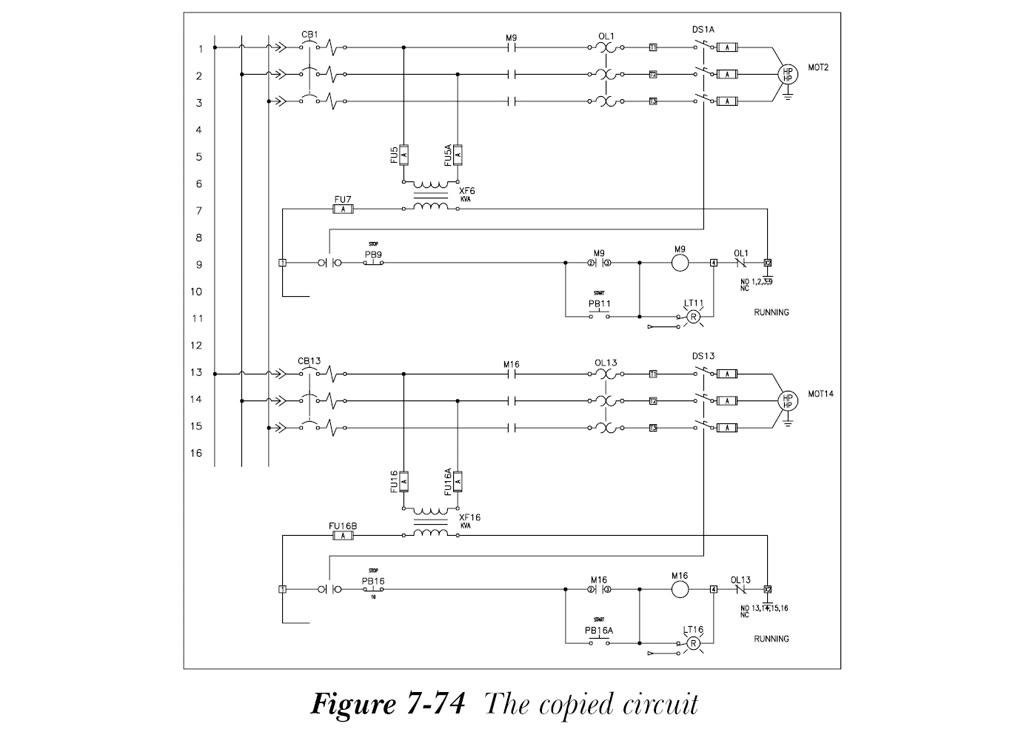

按 ENTER 键；系统将提示您指定基点。在梯形图最左侧参考编号 1 处指定基点，然后向下移动光标。接下来，将回路放置在梯形图最左侧垂直总线上参考编号 13 处，如图 7-74 所示。如果显示“复制回路选项”对话框，请在该对话框中选择“确定”按钮。接下来，如果显示“有间隙的导线指针问题”消息框，请在该消息框中选择“确定”按钮。

将回路保存到图标菜单

从“原理图”>“编辑元件”>“回路”下拉菜单中选择 保存回路到图标菜单（Save Circuit to Icon Menu） 工具；将显示“保存回路到图标菜单”对话框。
单击位于“保存回路到图标菜单”对话框右上角的“添加”下拉列表；将显示不同的选项。从中选择“新建回路”选项；将显示“创建新回路”对话框。
在“图标详细信息”区域的“名称”编辑框中输入 Trial _circ_1。接下来，选择“活动”按钮；C07_tut03 将显示在“图像文件”编辑框中。
如果“从当前屏幕图像创建 PNG”复选框未选中，则选择它。接下来，在“回路图形文件”区域的“文件名”编辑框中输入 Trial_1。
选择“确定”按钮；对话框将关闭，系统将提示您指定基点。在梯形图最左侧参考编号 1 处指定基点；系统将提示您选择对象。接下来，选择整个回路并按 ENTER 键；将再次显示“保存回路到图标菜单”对话框。

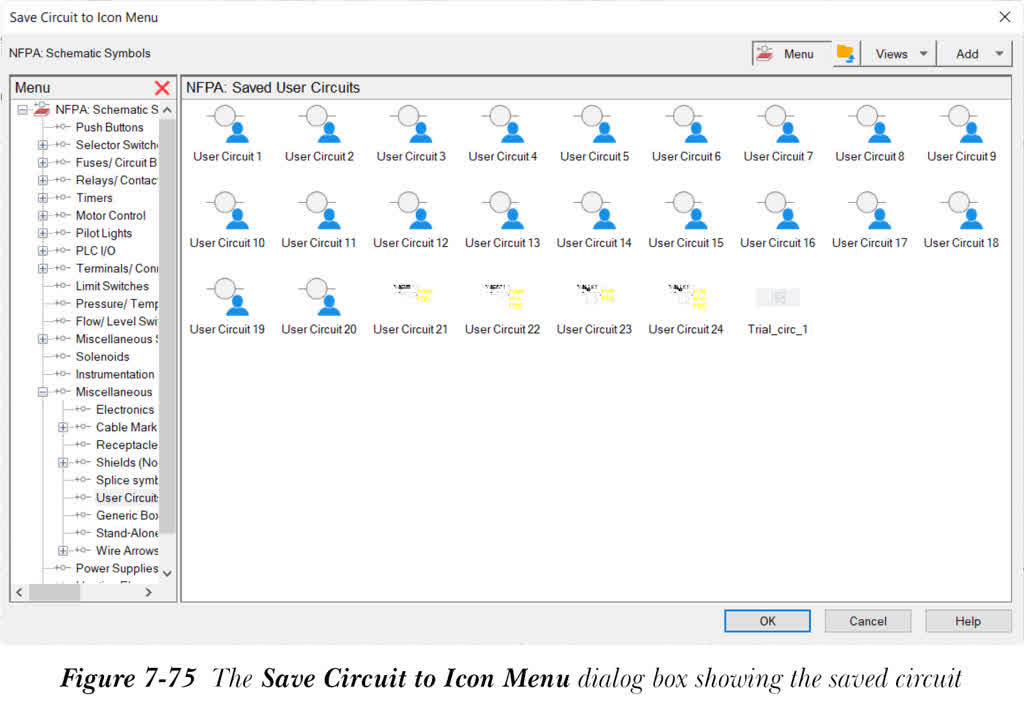

您会注意到回路已保存在“保存回路到图标菜单”对话框中，如图 7-75 所示。

保存图形文件
