教程 3
在本教程中，你将在 CADCIM 项目中创建一个子文件夹，并为该项目配置图形列表显示。（预计时间：15 分钟）
完成本教程需要以下步骤：
a. 创建子文件夹。
b. 配置图形列表显示。
创建子文件夹
在本节中，你将在教程 1 中创建的 CADCIM 项目中创建一个子文件夹。
-
确保 CADCIM 项目已在
项目管理器（PROJECT MANAGER）中激活。接下来，右键单击它；将显示一个快捷菜单。 -
从快捷菜单中选择“添加子文件夹”选项；将在 CADCIM 项目中创建一个名为
NEW FOLDER的子文件夹。将其重命名为TUTORIALS。 -

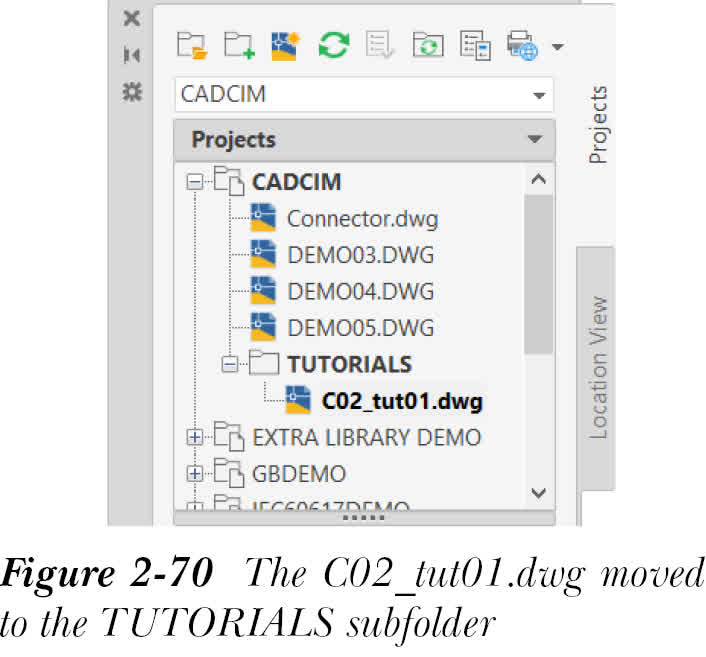

将教程 1 中创建的
C02_tut01.dwg图形拖放到TUTORIALS子文件夹上；C02_tut01.dwg图形将移动到TUTORIALS子文件夹，请参见图 2-70。
注意
- 在 AutoCAD Electrical 中，所有项目及其子文件夹名称都以大写形式显示。
- 你可以通过右键单击 CADCIM 项目的名称，然后从显示的快捷菜单中选择“全部折叠”选项来折叠该项目。
配置图形列表显示
-
从
项目管理器（PROJECT MANAGER）中选择“图形列表显示配置”按钮；将显示“图形列表显示配置”对话框。你会注意到，在“当前显示顺序”区域中仅显示了“文件名”。 -
从“显示选项”区域中选择“图形编号(%D)”，然后选择
>>按钮；“图形编号(%D)”将移动到“当前显示顺序”区域。同样，从“显示选项”区域中选择“图形描述 1”，然后选择>>按钮；“图形描述 1”将移动到“当前显示顺序”区域。接下来，选择“确定”按钮以关闭“图形列表显示配置”对话框。
你会注意到，图形编号已添加到 CADCIM 项目中的前四个图形，并且描述已添加到 C02_tut01.dwg。
