映射标题栏

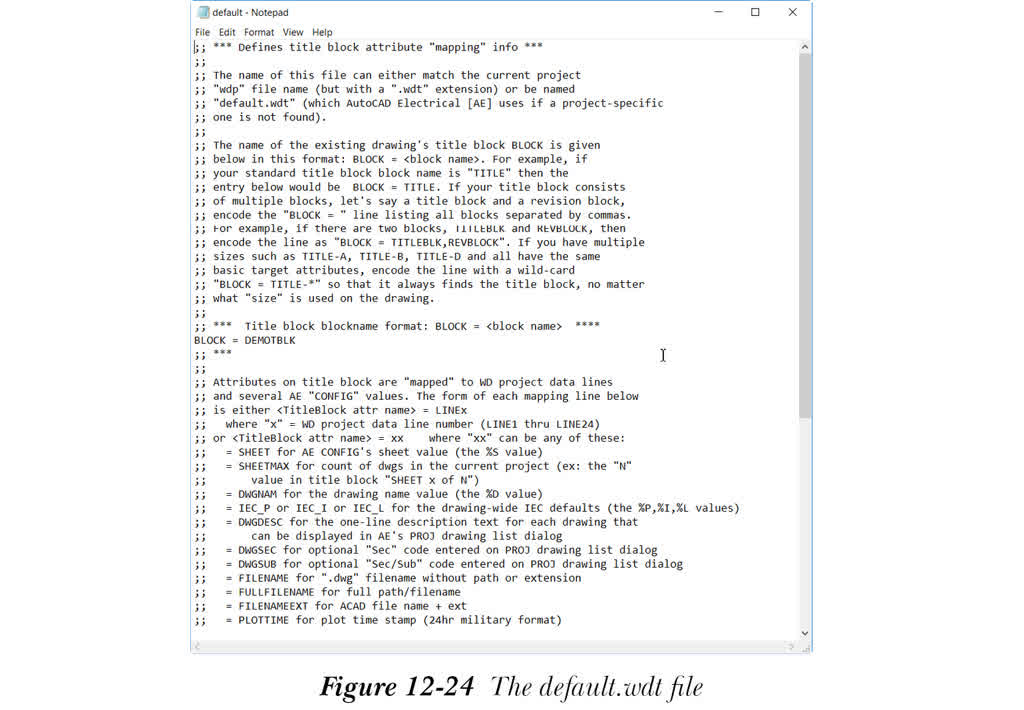

可以使用项目或图形的特性来更新标题栏中属性的值。图形的标题栏由带属性的块组成。可以通过以下方式将属性映射到标题栏：可以使用任意文本编辑器（如记事本、写字板）创建 default.wdt ASCII 文本文件，也可以使用“标题栏设置”对话框创建 .WDT 文件，并将映射保存在标题栏上不可见的 WD_TB 属性中。default.wdt 文件定义了每个属性的映射。default.wdt 文件如图 12-24 所示。
使用此 .wdt 文件，可以通过用逗号（,）分隔块名或创建多个 BLOCK = 条目来配置多个块。块名后面是属性映射。

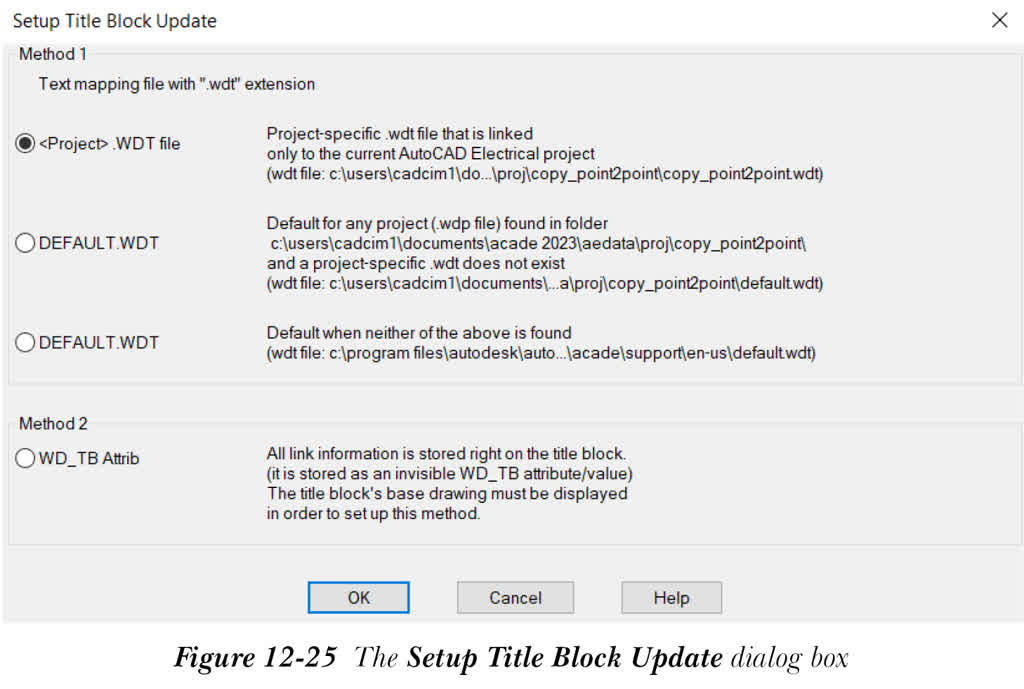

“标题栏设置”工具用于创建标题栏映射。使用此工具，可以从当前图形中拾取块和属性。为此，请从“项目”选项卡的“其他工具”面板中选择“标题栏设置”工具；将显示“设置标题栏更新”对话框，如图 12-25 所示。接下来将讨论此对话框中的不同区域和选项。
注
在更新项目的标题栏之前，必须定义项目和图形数据如何映射到匹配的标题栏属性。
方法 1 区域
在“方法 1”区域中，可以使用 .wdt 文件保存映射信息。此外，在此区域中会显示 .wdt 文件的不同路径和位置。接下来将讨论使用不同 .wdt 文件创建映射信息的方法。
情况 1

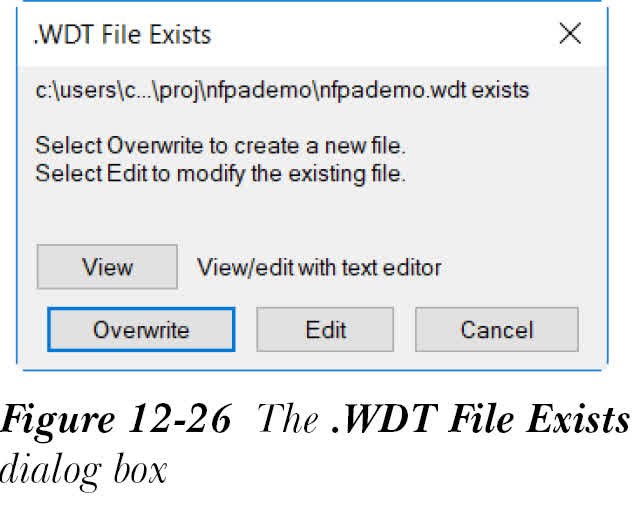

如果在“方法 1”区域中选择了 <Project>.WDT 文件单选按钮，并且 .wdt 文件已存在，然后在“设置标题栏更新”对话框中选择“确定”按钮，将显示“.WDT 文件已存在”对话框，如图 12-26 所示。接下来将讨论此对话框中的选项。
“查看”按钮用于查看现有的 .wdt 文件。选择“查看”按钮；将使用默认文本编辑器打开 .wdt 文件。
“覆盖”按钮用于覆盖现有的 .wdt 文件并创建新的 .wdt 文件。为此，请选择“覆盖”按钮；将显示“输入块名”对话框。在“输入块名”对话框中指定块名并选择“确定”按钮；将显示“标题栏设置”对话框。此对话框中的选项将在本章后面讨论。在“标题栏设置”对话框中选择“确定”按钮，以更新项目的 .wdt 文件。
“编辑”按钮用于编辑现有的 .wdt 文件。
选择“取消”按钮可退出“.WDT 文件已存在”对话框而不保存更改。
情况 2

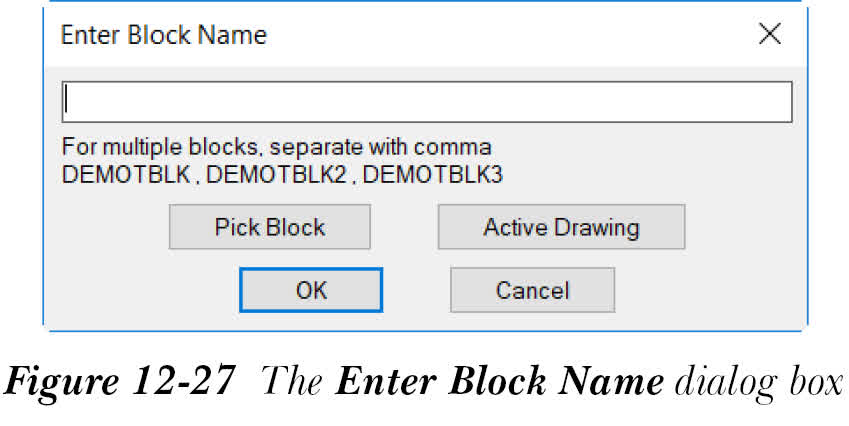

如果在“方法 1”区域中选择了 <Project>.WDT 文件单选按钮，并且 .wdt 文件不存在，然后在“设置标题栏更新”对话框中选择“确定”按钮，将显示“输入块名”对话框，如图 12-27 所示。接下来将讨论此对话框中的选项。
在编辑框中指定块名。或者，可以选择“拾取块”按钮从图形中选择块名。此外，可以选择“当前图形”按钮，将当前图形用作块名。如果要在编辑框中输入多个块，请用逗号分隔块名。在“输入块名”对话框中选择“确定”按钮；将显示“标题栏设置”对话框。指定所需选项并选择“确定”按钮以保存更改并退出“标题栏设置”对话框。
DEFAULT.WDT
当在当前项目文件夹中找不到项目特定的 .wdt 文件（如 <Project>.WDT 文件）时，使用 DEFAULT.WDT 单选按钮。选择 DEFAULT.WDT 单选按钮后，AutoCAD Electrical 将搜索 default.wdt 文件，并使用它来映射标题栏。请注意，default.wdt 文件保存在当前项目的文件夹中。
DEFAULT.WDT
当在当前项目文件夹中找不到项目特定的 .wdt 文件 <Project>.WDT 文件或 default.wdt 文件时，使用 DEFAULT.WDT 单选按钮。选择 DEFAULT.WDT 单选按钮后，AutoCAD Electrical 将搜索 default.wdt 文件，并使用此文件来映射标题栏。
方法 2 区域

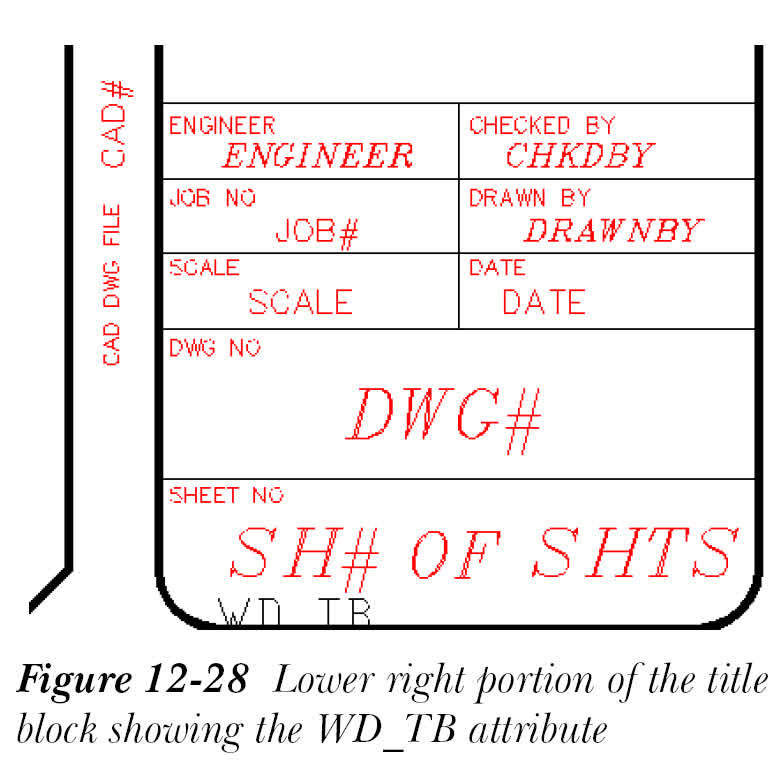

在“方法 2”区域中，可以将映射信息保存在 WD_TB 属性中。如果使用“方法 2”区域，则需要打开标题栏的基础图形以插入该属性。为此，请在命令提示下输入 Explode；系统将提示您选择对象。接下来，选择标题栏并按 ENTER 键；标题栏将被分解。现在，可以在标题栏底部看到 WD_TB 属性，如图 12-28 所示。
WD_TB 属性有助于标题栏的属性映射。请注意，如果双击 WD_TB 属性，将显示“编辑属性定义”对话框。“编辑属性定义”对话框中的值有助于将 AutoCAD Electrical 特性映射到块中的属性。按 ESC 键取消命令。
接下来，从“项目”选项卡的“其他工具”面板中选择“标题栏设置”工具；将显示“设置标题栏更新”对话框。在此对话框中，从“方法 2”区域选择 WD_TB 属性单选按钮；将显示“标题栏设置”对话框。接下来将讨论此对话框中的选项。在“标题栏设置”对话框中指定所需选项，然后选择“确定”按钮以保存所做的更改并退出对话框。
设置标题栏
功能区：项目 > 其他工具 > 标题栏设置
菜单：项目 > 图形特性
命令：AESETUPTITLEBLOCK

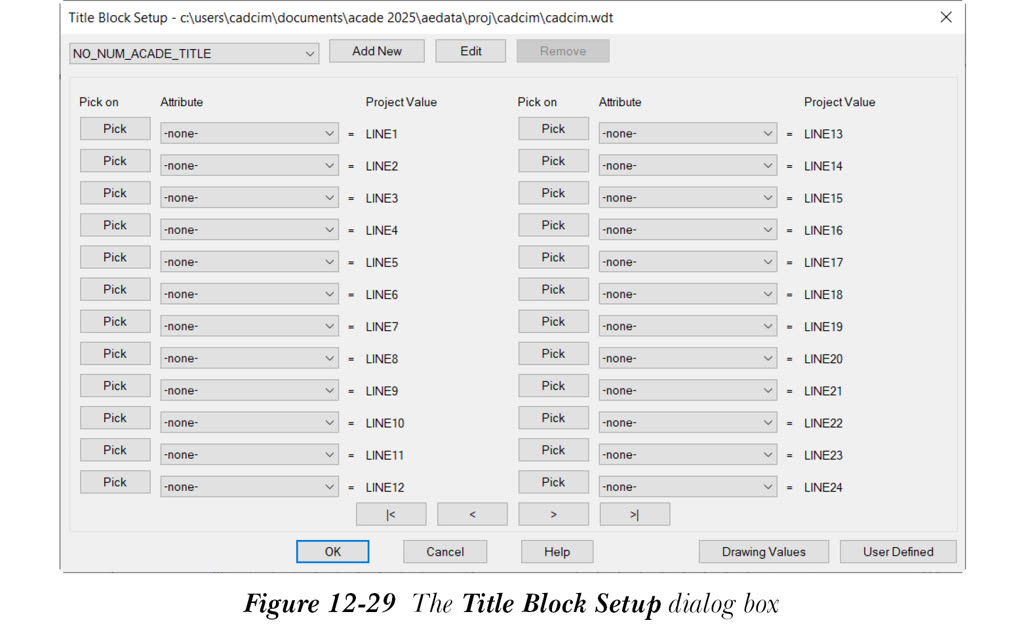

可以创建属性映射文件，或将标题栏中的现有属性映射到项目、图形或用户定义的值。要创建属性映射文件，请从“项目”选项卡的“其他工具”面板中选择“标题栏设置”工具；将显示“设置标题栏更新”对话框。从“方法 1”区域选择所需选项并选择“确定”按钮；将显示“输入块名”对话框。在编辑框中指定块名。在“输入块名”对话框中选择“确定”按钮；将显示“标题栏设置”对话框，如图 12-29 所示。在此对话框中，可以使用“项目值”、“图形值”和“用户定义”按钮将信息映射到标题栏属性。
注
如果当前项目有项目特定的 .wdt 文件，则从“设置标题栏更新”对话框的“方法 1”区域选择 <Project> .WDT 文件单选按钮时，将显示“.WDT 文件已存在”消息框。选择“查看”或“编辑”按钮以查看和编辑此文件。选择“覆盖”按钮以覆盖此文件。
默认情况下，“标题栏设置”对话框设置为将项目描述映射到标题栏属性。接下来将讨论“标题栏设置”对话框中的选项。
从“新建”按钮左侧的下拉列表中选择标题栏的名称。
“新建”按钮用于向项目中添加新的标题栏。
“编辑”按钮用于编辑选定的标题栏名称。
仅当“标题栏设置”对话框左上部分的下拉列表中包含多个标题栏名称时，“删除”按钮才可用。此按钮用于从 .wdt 文件中删除选定的标题栏。
“拾取”列包含“拾取”按钮。“拾取”按钮用于从图形中选择属性。选择“拾取”按钮时，系统将提示您从图形中选择属性。接下来，选择属性；属性名称将显示在“属性”列下。
“属性”列包含多个下拉列表。需要从相应的下拉列表中选择所需的属性名称。

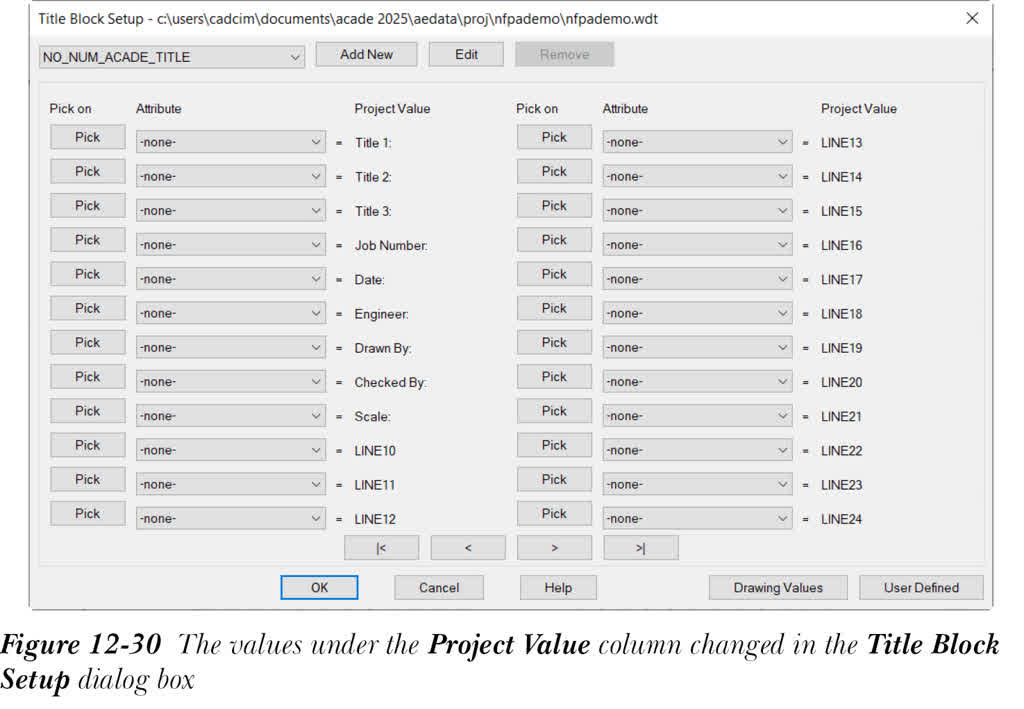

“项目值”列显示项目描述。可以通过向项目添加项目描述来更改“项目值”列下的值。这可以通过将 .wdl 文件保存在项目文件夹中来完成，前面已详细讨论过。因此，当向项目添加项目描述（.wdl 文件）时，“项目值”列下的值将更改，如图 12-30 所示。
< 和 > 按钮分别用于移动到项目描述的上一页和下一页。

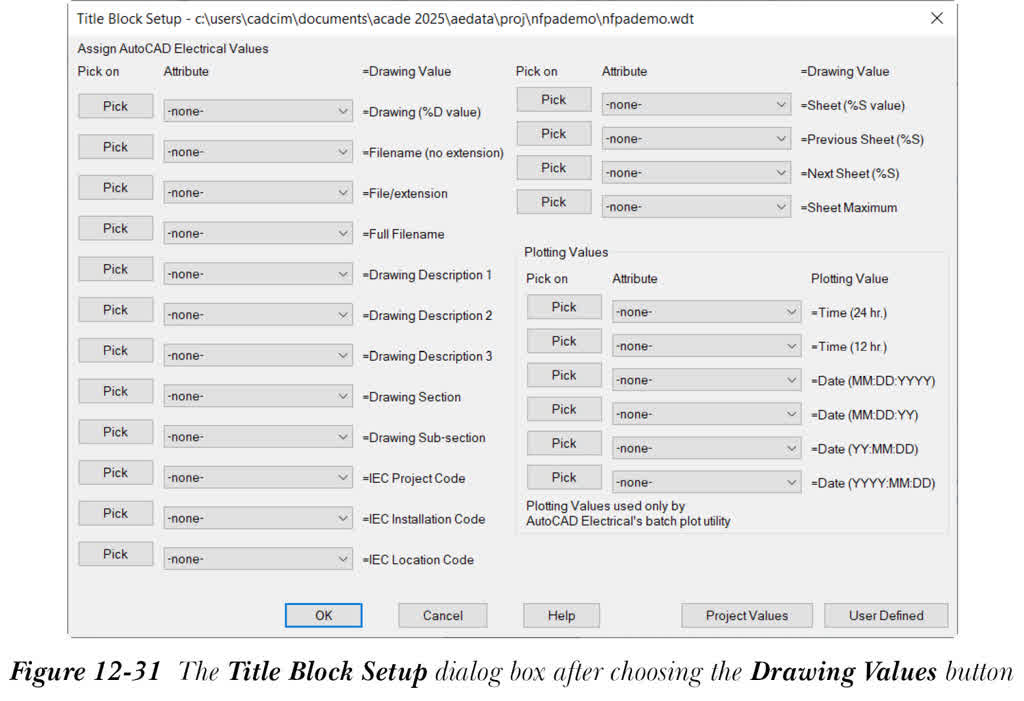

“图形值”按钮用于将单个图形的信息映射到标题栏属性。选择“图形值”按钮时，“标题栏设置”对话框将更改，如图 12-31 所示。
在这种情况下，标题栏将仅使用标题栏所在图形中的信息进行更新。由于图形参数显示在“图形值”列下，因此需要从“属性”列下相应的下拉列表中选择图形描述。此外，在“打印值”列下会显示打印值选项。

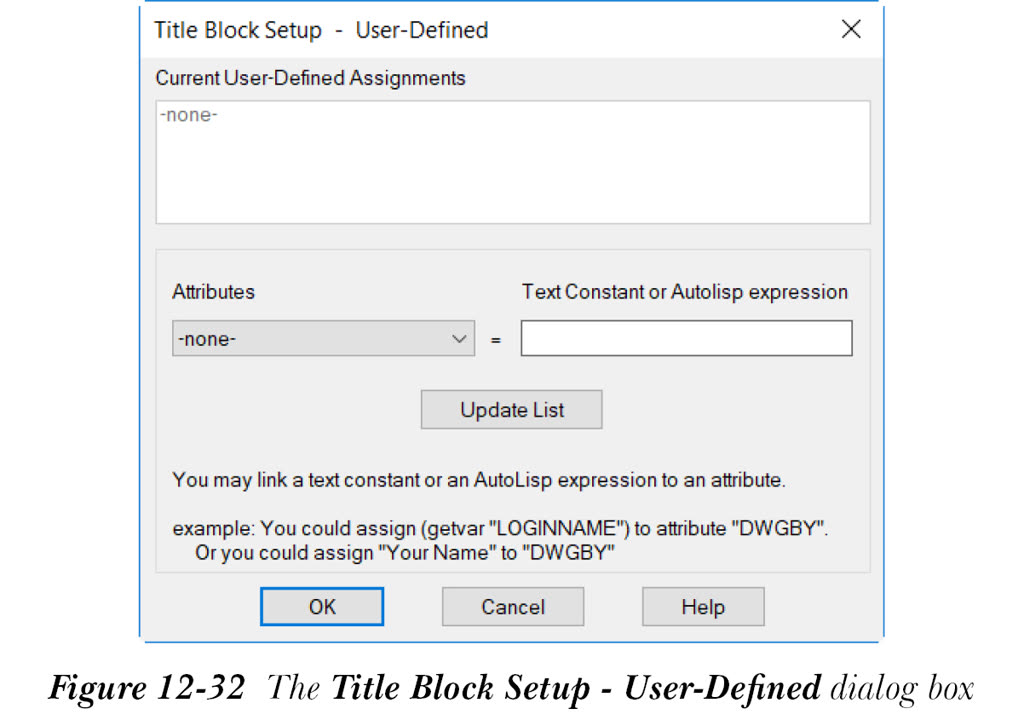

“用户定义”按钮用于将属性映射到文本常量和 Autolisp 表达式。选择“用户定义”按钮；将显示“标题栏设置 - 用户定义”对话框，如图 12-32 所示。接下来将讨论此对话框中的选项。
“当前用户定义指定”区域显示属性以及指定的文本常量或 Autolisp 表达式的列表。
“属性”下拉列表用于修改现有链接，该链接显示在“当前用户定义指定”区域中。默认情况下，此下拉列表中未选择任何内容。
“文本常量或 Autolisp 表达式”编辑框用于指定要指定给属性的文本常量或 Autolisp 表达式。
“更新列表”按钮用于更新“当前用户定义指定”区域中显示的属性列表。
在“标题栏设置 - 用户定义”对话框中指定所需选项后，选择“确定”按钮；将返回到“标题栏设置”对话框。现在，在“标题栏设置”对话框中选择“确定”按钮以保存更改并退出。
