插入端子符号
功能区：原理图 > 插入元件 > 图标菜单下拉列表 > 图标菜单
工具栏：ACE:主电气 > 插入元件
或 ACE:插入元件 > 插入元件
菜单：元件 > 插入元件
命令：AECOMPONENT

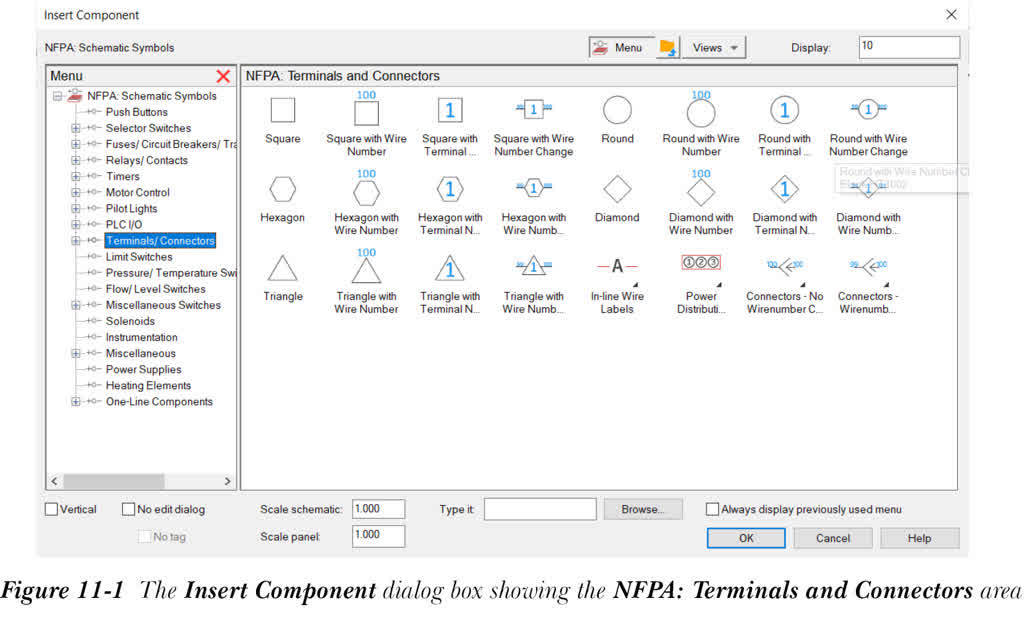

端子符号用于表示原理图图形上的导线连接点。端子符号的功能类似于源信号箭头和目标信号箭头。端子符号是由用户定义的代码链接的原理图符号。要将端子符号插入图形中，请从“原理图”选项卡的“插入元件”面板中选择“图标菜单”工具；将显示“插入元件”对话框。从“插入元件”对话框的“NFPA: 原理图符号”区域中选择“端子/连接器”图标；将显示“NFPA: 端子与连接器”区域，如图 11-1 所示。

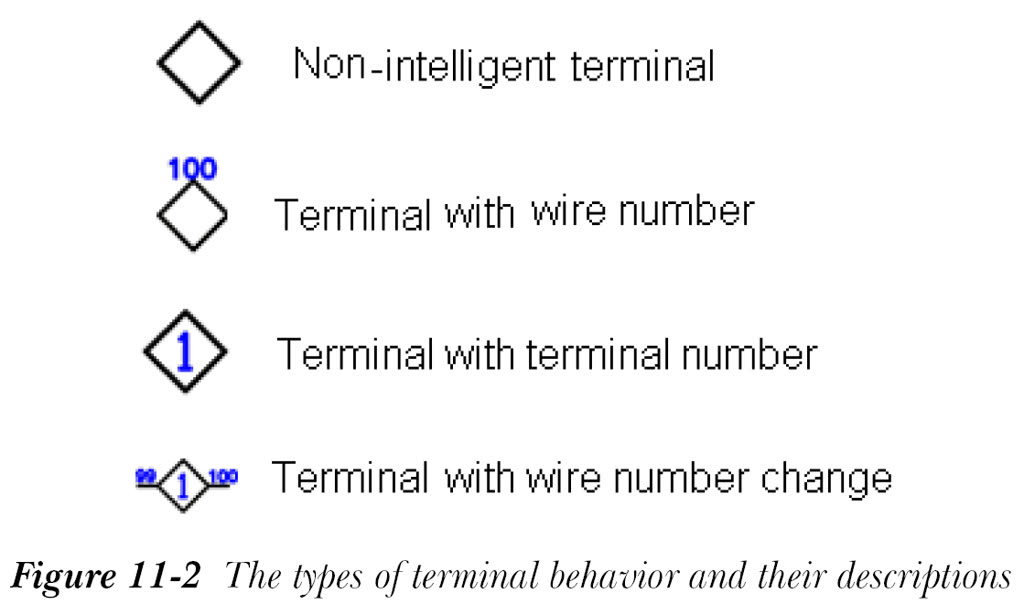

AutoCAD Electrical 有五种端子样式和四种端子行为。五种端子样式为方形、圆形、六边形、菱形和三角形。四种端子行为及其说明如图 11-2 所示。端子通过 TAG-ID 属性连接在一起。
要将端子符号插入图形中，请从“插入元件”对话框的“NFPA: 端子与连接器”区域中选择所需的端子；附着在光标上的符号将显示，并提示您指定端子符号的插入点。指定插入点；将显示“插入/编辑端子符号”对话框。在该对话框中输入所需信息，然后选择“确定”；端子符号将插入到图形中。接下来将讨论“插入/编辑端子符号”对话框中的选项。
注意
如果插入非智能端子，则不会显示“插入/编辑端子符号”对话框。
注释和编辑端子符号
功能区：原理图 > 编辑元件 > 编辑元件下拉列表 > 编辑
工具栏：ACE:主电气 > 编辑元件
或 ACE:编辑元件 > 编辑元件
菜单：元件 > 编辑元件
命令：AEEDITCOMPONENT

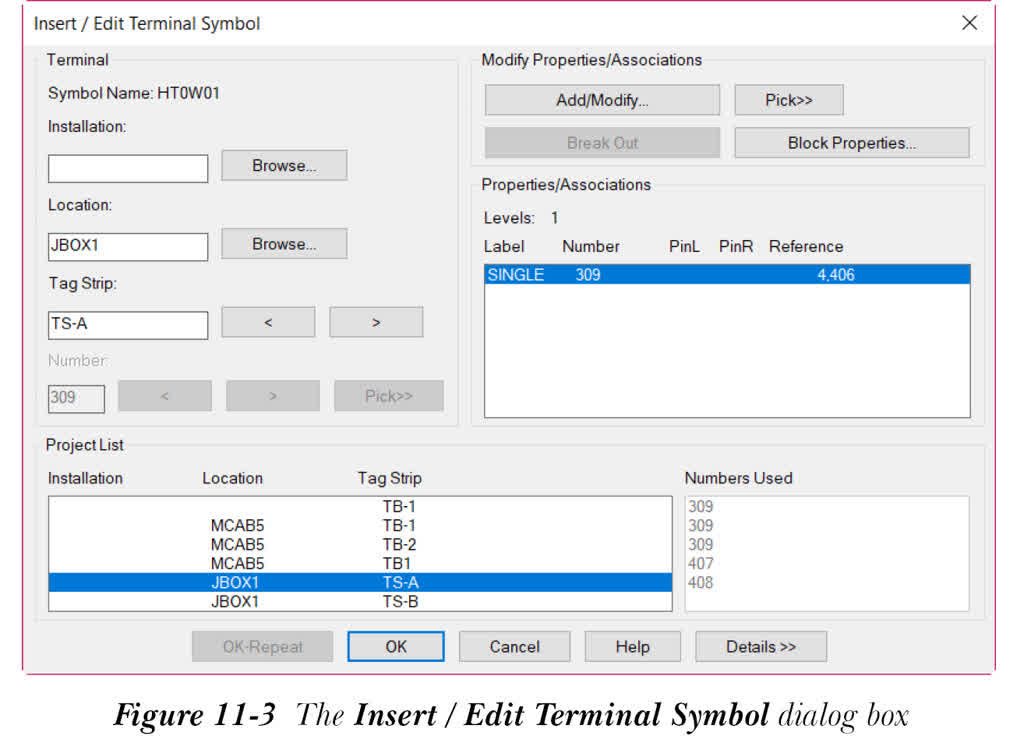

您可以注释和编辑端子符号。为此，请从“原理图”选项卡的“编辑元件”面板中选择“编辑”工具；将提示您选择元件。选择需要编辑的端子；将显示“插入/编辑端子符号”对话框，如图 11-3 所示。接下来将讨论该对话框中的不同选项和区域。
端子区域
“端子”区域中的选项用于指定安装代号、位置代号、标记端子排值和端子编号。符号名称显示在该区域中“安装”编辑框的上方。接下来将讨论该区域中的选项。
您可以分别在“安装”和“位置”编辑框中指定安装代号和位置代号。或者，选择“浏览”按钮，以选择已在当前图形、项目和外部文件中使用的安装代号和位置代号。请注意，只有当安装代号和位置代号存在于当前图形和项目中时，它们才会显示在“安装代号”或“位置代号”对话框的“图形”和“项目”区域中。
注意
-
要在“安装代号”对话框的“外部列表”区域中显示安装代号，您需要创建一个
default.inst文件并向其中添加安装代号。例如，MAIN 表示主面板，JBOX 表示接线盒，MACHINE 表示位于机器中的设备，等等。default.inst文件的创建将在后面的章节中讨论。创建此文件后，将其放置在保存项目文件的同一文件夹中；安装代号将显示在“安装代号”对话框的“外部列表”区域中。 -
位置代号的情况相同，但在这种情况下，您需要创建一个
default.loc文件。default.inst和default.loc文件的创建将在下一章中讨论。
在“标记端子排”编辑框中输入端子的标记 ID。选择 < 或 > 按钮可减小或增大标记 ID 值的最后一位数字。请注意，如果端子已分配了标记 ID，则它将显示在“标记端子排”编辑框中。
在“编号”编辑框中输入端子编号。选择 < 或 > 按钮可减小或增大指定的端子编号。或者，选择“拾取>>”按钮，以从当前图形中选择要用作端子编号的文字或属性。如果端子符号没有 TERM01 属性，或者端子编号与导线编号相同，则“编号”编辑框将不可用，请参见图 11-2。
修改特性/关联区域
“修改特性/关联”区域中的选项用于修改端子符号的特性和关联、关联多个端子符号、关联原理图端子符号及其面板端子封装、定义端子的块特性等。如果端子块中存在属性，则端子关联的信息将存储在其中。否则，信息将存储在 Xdata 中。“修改特性/关联”区域用于管理链接的端子。请注意，如果插入单线端子符号、插入不属于当前项目的端子符号，或者使用“插入端子（面板列表）”和“端子排编辑器”工具插入端子，则该区域中的选项将不可用。接下来将讨论“修改特性/关联”区域中的选项。
添加/修改
“添加/修改”按钮用于将端子符号关联到现有端子或关联。选择“添加/修改”按钮；将显示“添加/修改关联”对话框。该对话框中的选项将在本章后面讨论。请注意，只有当当前图形是当前项目的一部分时，“添加/修改”按钮才会被激活。
拾取>>
“拾取>>”按钮用于选择要与所选端子符号关联的端子符号。选择“拾取>>”按钮；将提示您选择要关联的单个端子符号。此外，“插入/编辑端子符号”对话框将消失。接下来，选择端子符号；“插入/编辑端子符号”对话框将再次显示。通过这种方式，可以选择需要关联到其他端子符号的端子符号。在选择端子符号时，您可以平移或缩放图形。
断开
“断开”按钮用于从关联中移除所选端子块。但是，端子的特性和层将保留。
块特性

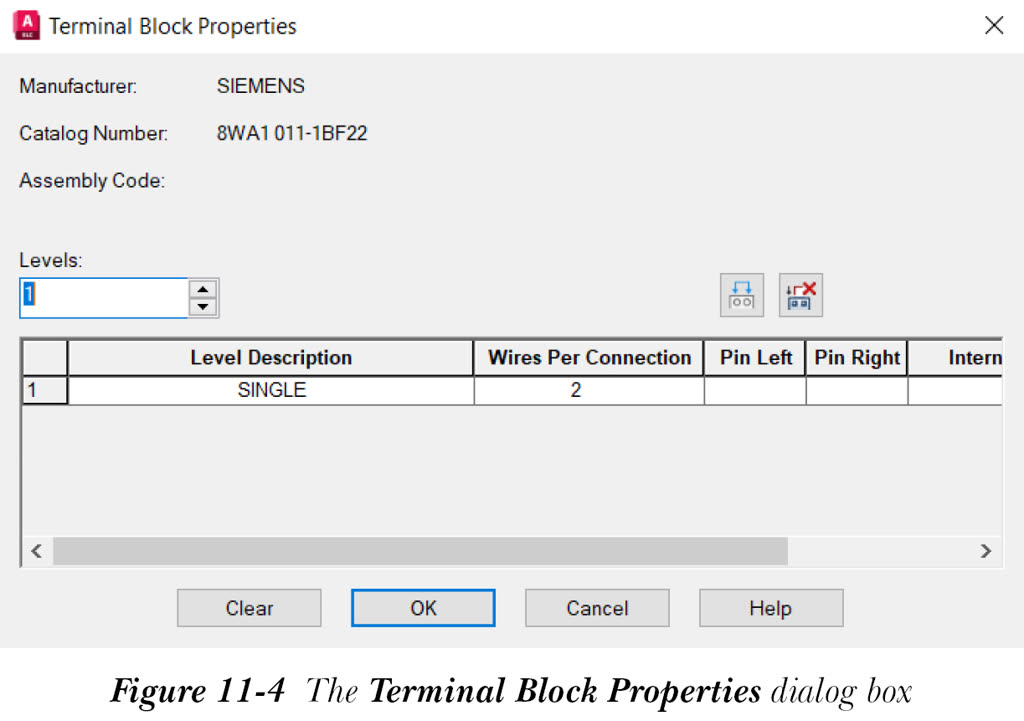

“块特性”按钮用于定义层数并维护层的特性，例如层描述、每连接导线数、左侧引脚、右侧引脚和内部跳线。要定义端子块特性，请选择“块特性”按钮；将显示“端子块特性”对话框，如图 11-4 所示。
该对话框中的选项将在本章后面讨论。另外请注意，如果当前图形不是来自当前项目，则“块特性”按钮将不可用。
注意
在 AutoCAD Electrical 中，编辑或关联多层端子时会同步多个目录信息。
特性/关联区域
“特性/关联”区域显示您正在编辑或插入的端子的关联。该区域显示来自原理图和端子面板封装的所有关联端子符号。要编辑的端子将在该区域中高亮显示。请注意，如果双击“特性/关联”区域中显示的高亮条目，将显示“添加/修改关联”对话框。在该区域中，您可以修改端子关联。接下来将讨论“特性/关联”区域中的选项。
层
在“端子块特性”对话框中定义的层数将显示在“特性/关联”区域中“层”的右侧。
标签
“标签”列显示已在“端子块特性”对话框的“层描述”列中定义的层描述。
编号
“编号”列显示已在“添加/修改关联”对话框中定义的端子编号。
PinL
“PinL”列显示端子块左侧的引脚编号。
PinR
“PinR”列显示端子块右侧的引脚编号。
参考
端子符号在项目中的参考显示在“参考”列下。该列根据图形设置显示“图纸, 参考”。
项目列表区域
“项目列表”区域显示已在当前项目中使用的安装代号、位置代号、标记端子排和端子编号。
“已用编号”显示在当前图形或项目中找到的所有端子编号，其标记端子排值与高亮显示的标记端子排值匹配。
详细信息

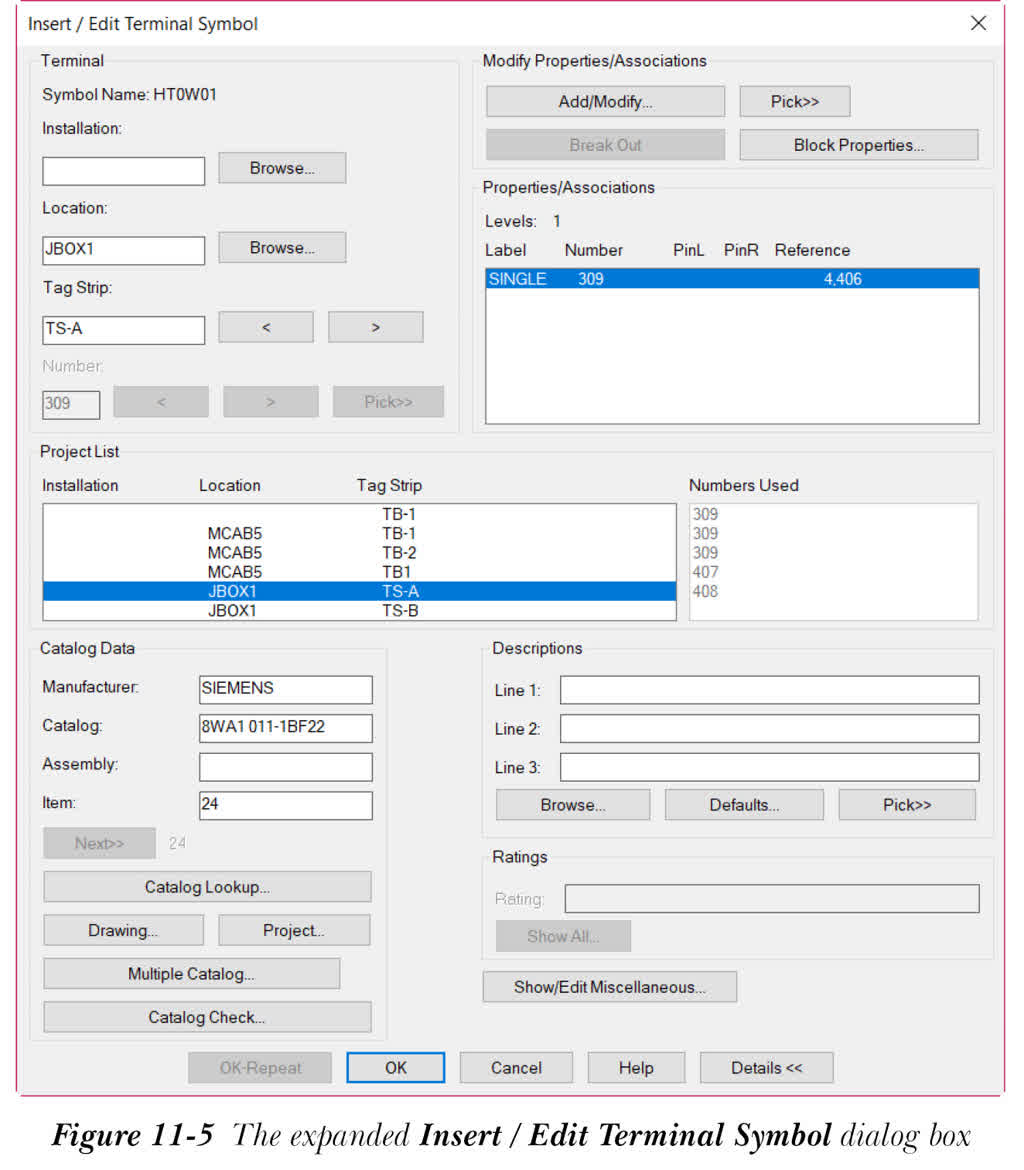

选择“详细信息>>”按钮以展开“插入/编辑端子符号”对话框，如图 11-5 所示。
请注意，当您选择“详细信息>>”按钮时，“目录数据”、“描述”和“额定值”区域将显示在“插入/编辑端子符号”对话框中。展开对话框中选项已在前面章节中讨论过。
在“插入/编辑端子符号”对话框中输入所需信息，然后选择“确定”按钮；端子的信息将在端子符号上更新。
注意
- 当您插入端子符号时，先前插入的端子符号的值将显示在“插入/编辑端子符号”对话框中。
- 您还可以使用“多重插入（图标菜单）”工具和“多重插入（拾取主项）”工具一起插入多个端子。使用这两个工具插入端子（第一个除外）时，可以选择隐藏端子的标记、安装和位置代号值。
