自测题
回答以下问题，然后与本章末尾给出的答案进行比较：
- 当您选择
编辑器（Editor）工具时，将显示以下哪个对话框？
(a) 端子排选择 (b) 端子排编辑器
(c) 端子排表格生成器 (d) 以上都不是
- 可以使用 __ 工具将任何图形中的两个或多个端子块合并为单个多层级端子块。
- __ 工具用于在属于不同端子排的端子之间插入跳线。
- __ 工具用于将端子特性从一个端子符号复制到另一个端子符号。
- 可以使用 __ 或 __ 工具将端子排表格添加到图形中。
- __ 工具用于注释和编辑端子符号。
- 端子行为有四种类型，端子样式有五种类型。(对/错)
- 您只能修改端子符号的特性，而不能修改其关联。(对/错)
- 端子排表格的设置可以在“端子排表格设置”对话框中定义。(对/错)
复习题
回答以下问题：
- 端子符号上的以下哪个属性用于将各个符号链接到端子排？
(a) 安装属性 (b) 位置属性
(c) 标记条属性 (d) 以上所有
- 当您在“端子排表格生成器”对话框中选择“定义列”按钮时，将显示以下哪个对话框？
(a) 端子排表格设置 (b) 选择表格设置文件
(c) 要包含的端子排表格数据字段 (d) 选择表格图层
- 如果在“端子排编辑器”对话框中双击列标题，端子将按降序排序。(对/错)
- 使用导线编号作为其端子编号的端子可以重新编号。(对/错)
- “重新指定端子”按钮用于将一个或多个端子重新指定到另一个端子排以创建新端子排。(对/错)
- 端子通过标记 ID 属性链接在一起。(对/错)
- 您可以以图形方式生成端子排信息，但不能以表格格式生成。(对/错)
- “端子排选择”对话框显示所有项目中存在的端子排。(对/错)
练习
练习 1

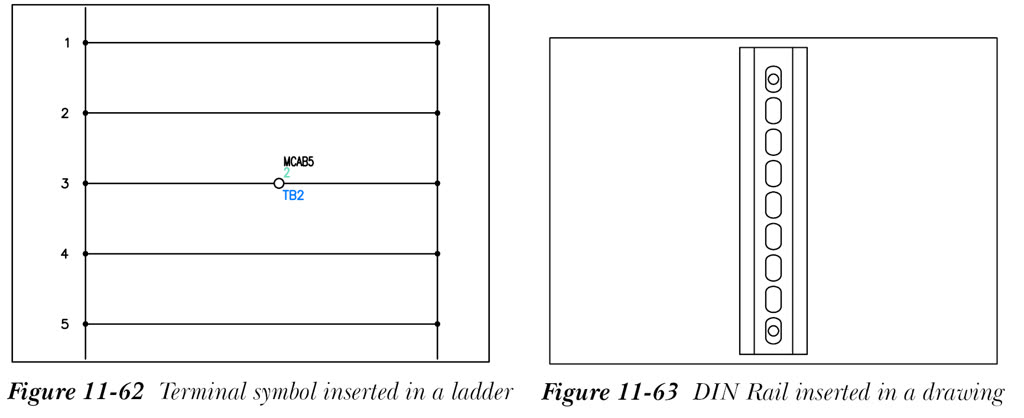

创建一个新图形 C11_exer01.dwg，然后在其中插入梯形图和端子符号，如图 11-62 所示。（预计时间：15 分钟）
练习 2
创建一个新图形 C11_exer02.dwg。您将在图形中插入一个 DIN 导轨（AB, 1492-N22），并在“DIN 导轨”对话框中指定以下信息：长度 = 4，X = 13，Y = 17，方向 = 垂直。此外，您将为此 DIN 导轨指定项目编号 15。您已插入到图形中的 DIN 导轨如图 11-63 所示。

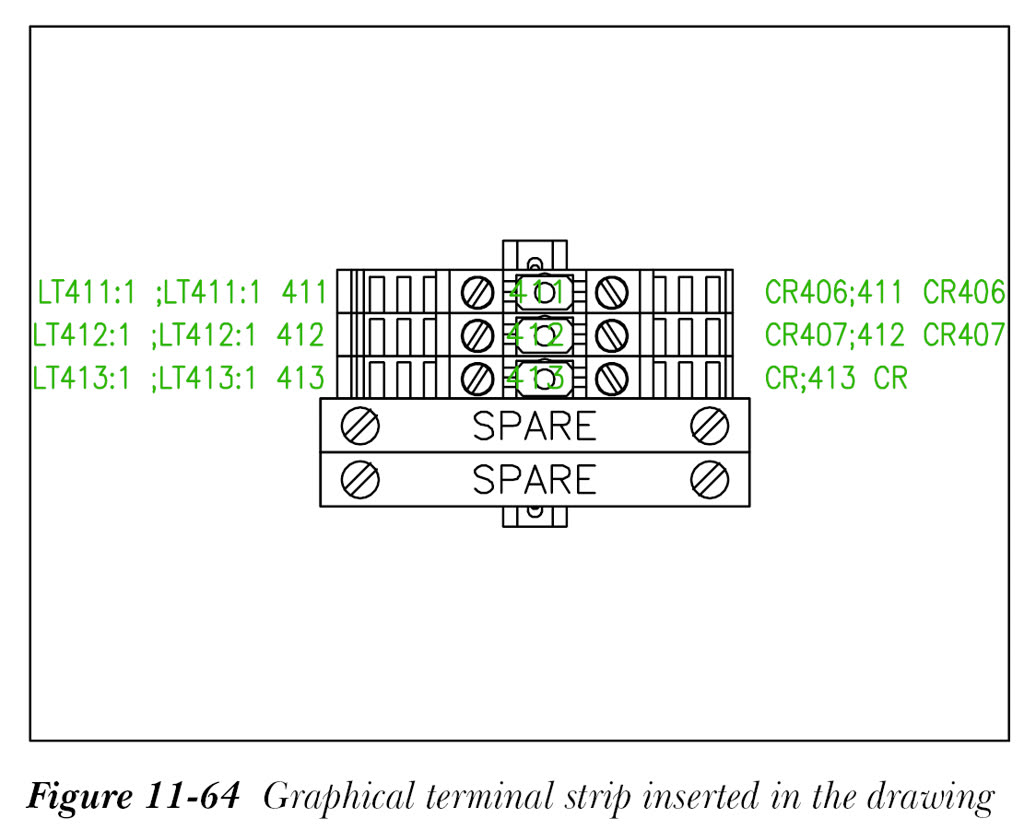

接下来，您将使用 编辑器（Editor） 工具插入端子排。您将从“端子排选择”对话框中选择 TS-B 端子排。您还将向“端子排编辑器”对话框中显示的端子列表添加目录信息 AUTOMATIONDIRECT, FEED-THROUGH, 20AMPS (DN-T12)。您还将在“目录代号指定”选项卡中最后一行的后面插入两个备用端子。插入到图形中的图形端子排如图 11-64 所示。（预计时间：20 分钟）
提示：从“注释格式的默认拾取列表”列表框中选择“导线编号标记 : 端子”，并设置“插入时缩放” = 3.0。
自测题答案
- a
- 关联端子
- 编辑跳线
- 复制端子块特性
- 端子排编辑器、端子排表格生成器
- 编辑
- 对
- 错
- 对
