自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. 以下哪个命令用于插入封装？

(a) AEFOOTPRINT (b) AECOMPONENT

(c) AEFOOTPRINTDB (d) AEEDITFOOTPRINT

2. __ 属性用于将原理图符号链接到面板封装。
3. __ 工具用于设置面板封装图形默认值。
4. __ 工具用于从设备列表中提取数据。
5. __ 工具用于复制封装以及与其关联的铭牌。
6. 插入到封装中的气球显示分配给它的 __。
7. 原理图列表（Schematic List） 工具用于通过项目的原理图元件列表插入和注释面板封装。(对/错)
8. “编辑封装”面板中的 编辑（Edit） 工具用于编辑封装。(对/错)
9. 附加到封装块的不可见数据不能更改为可见数据。(对/错)
10. 项目编号仅用于气球中。(对/错)

复习题

回答以下问题：

1. 以下哪项是封装数据库文件？

(a) wd_picklist (b) footprint_lookup.mdb

(c) schematic_lookup (d) wd_lang1

2. 以下哪个不可见块用于将面板配置设置存储为属性？

(a) wd_m.dwg (b) wd_mlrh.dwg

(c) wd_pnlm.dwg (d) wd_mlrv.dwg

3. 以下哪个工具用于手动插入封装？

(a) 图标菜单 (b) 原理图列表

(c) 制造商菜单 (d) 手动

4. 以下哪个按钮用于向封装查阅数据库中添加新条目？

(a) 查找 (b) 浏览

(c) 添加到制造商 (d) 添加到其他

5. 面板图形可以有多个 wd_pnlm.dwg 块文件。(对/错)
6. “原理图元件（活动项目）”对话框中的 标记现有（Mark Existing） 按钮用于识别已插入到面板图形中的元件。(对/错)
7. AutoCAD 的 COPY 命令用于复制封装和铭牌。(对/错)
8. “面板元件图层”对话框用于设置面板元件的图层。(对/错)
9. 铭牌不能作为独立元件插入到图形中。(对/错)

练习 1

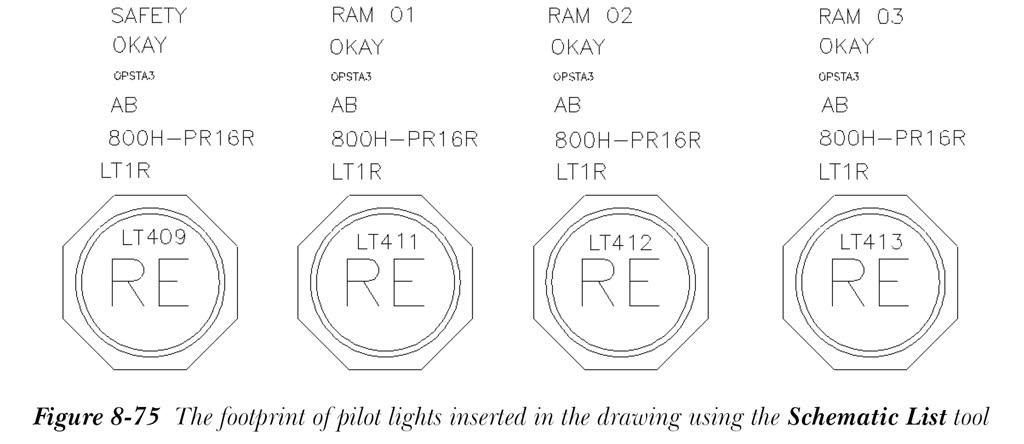

在本练习中，您将使用 原理图列表（Schematic List） 工具插入指示灯封装，如图 8-75 所示。此外，您将使用 使 Xdata 可见（Make Xdata Visible） 工具使附加到封装的 Xdata 可见。接下来，您将使用 移动/显示属性（Move/Show Attribute） 工具移动属性，如 LT409、LT411、LT412 和 LT413，如图 8-75 所示。（预计时间：20 分钟）

练习 2

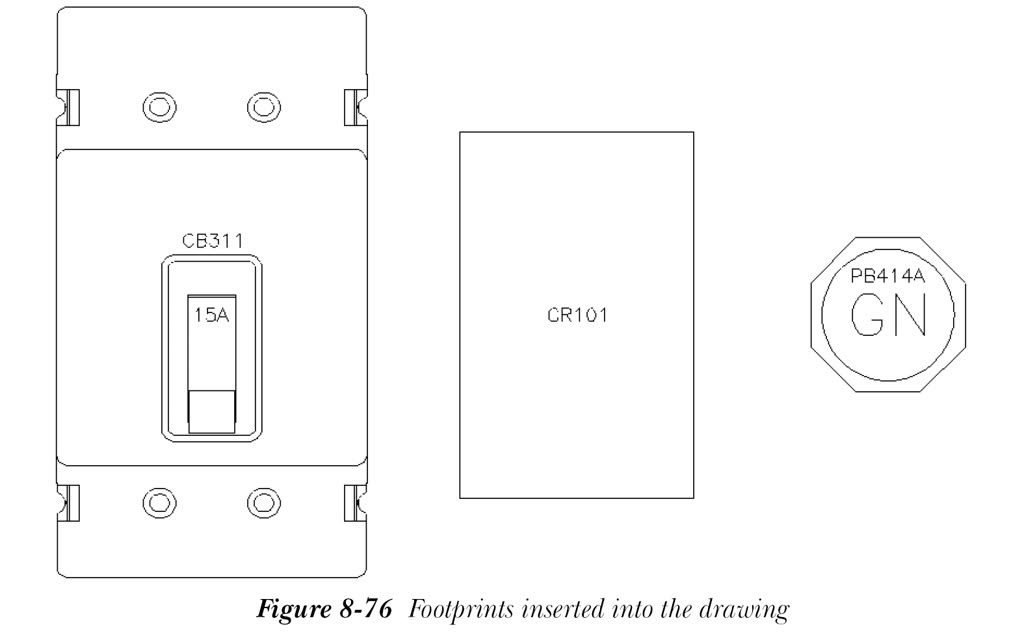

在本练习中，您将使用 设备列表（Equipment List） 工具将以下封装插入到图形中，如图 8-76 所示：EATON, EGH3015FFG, CB311; AB, 700-P200A1, CR101; AB, 800T-D1B, PB414A。此外，您将使用 移动/显示属性（Move/Show Attribute） 工具移动属性，如 CB311 和 PB414A。（预计时间：20 分钟）

提示：从“选择设备列表电子表格文件”对话框中选择 CADCIM 文件，并从“表编辑”对话框中选择 COMP。

练习 3

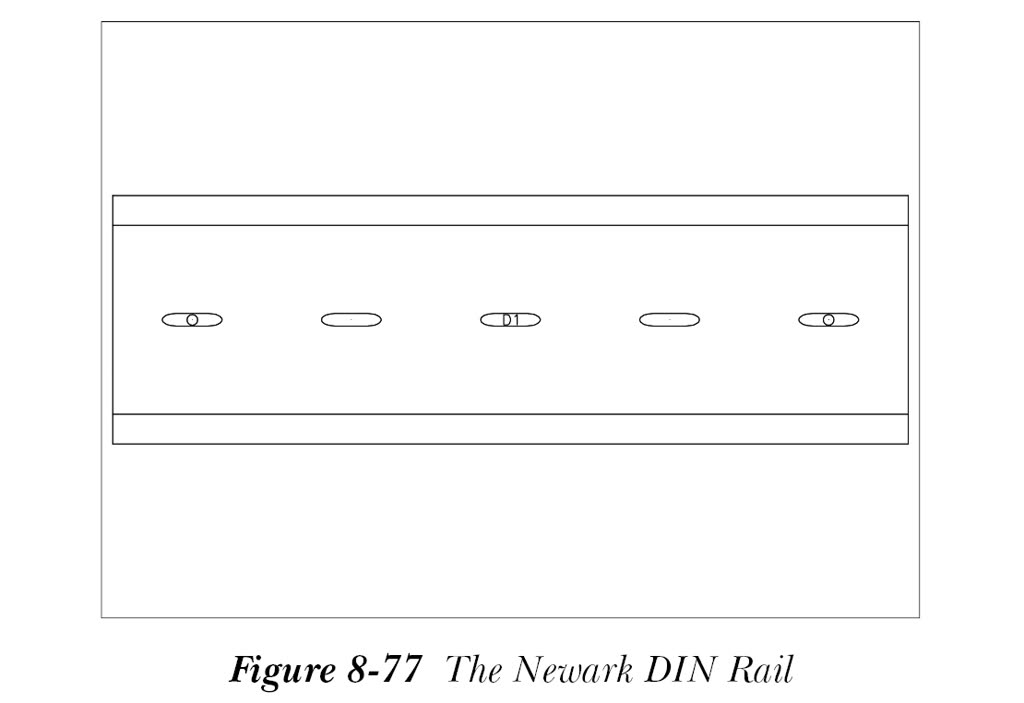

在本练习中，您将创建一个 Newark, TK2-48-AG, Snaptrak 3”X.75”DIN Rail，如图 8-77 所示。此外，在“DIN 导轨”对话框中，在“长度”编辑框中输入 10，在 X 编辑框中输入 9，在 Y 编辑框中输入 9。确保不要更改其余选项。接下来，在“面板布局 - 元件插入/编辑”对话框的“标记”编辑框中输入 D1。（预计时间：15 分钟）

自测题答案

1. a
2. 元件标记
3. 配置
4. 插入封装设备列表
5. 复制封装
6. 项目编号
7. 对
8. 对
9. 错
10. 错
