设置报表的格式文件
功能区: 报表 > 杂项 > 报表格式设置
工具栏: ACE:主电气 2 > 原理图报表 > 报表格式文件
设置 或 ACE:原理图报表 > 报表格式文件设置
菜单: 项目 > 报表 > 报表格式文件设置
命令: AEFORMATFILE
“报表格式文件设置”工具用于创建格式文件。该工具还用于将报表的设置保存到文件中以供以后使用。为此，请从“报表”选项卡的“杂项”面板中选择“报表格式设置”工具；将显示“报表格式文件设置”对话框，参见图 9-39。“报表格式文件设置”对话框也可以通过从“自动报表选择”对话框中选择“格式文件设置”按钮来调用，如上一节所述。
使用“报表格式文件设置”对话框，您可以将报表的设置保存到扩展名为 .set 的文本文件中。您可以在使用“原理图”和“面板”面板中的“报表”工具以及“杂项”面板中的“自动报表”工具生成报表时使用这些报表格式文件。“报表格式文件设置”对话框中的大多数选项与“原理图报表”和“面板报表”对话框中的选项相似。“报表格式文件设置”对话框中的其余选项将在下面讨论。
注意
“报表格式文件设置”对话框中的选项将取决于您从该对话框的“报表名称”区域中选择的选项。
格式文件区域
在“格式文件”区域中，您可以在生成报表之前定义报表的标准。默认情况下，格式文件的路径和位置为 C:UsersCADCIMAppdataRoamingAutodeskAutoCAD Electrical 2025R25.0enuSupportUser。在此区域中，您可以打开格式文件、保存格式文件等。此区域中的选项将在下面讨论。
打开格式文件

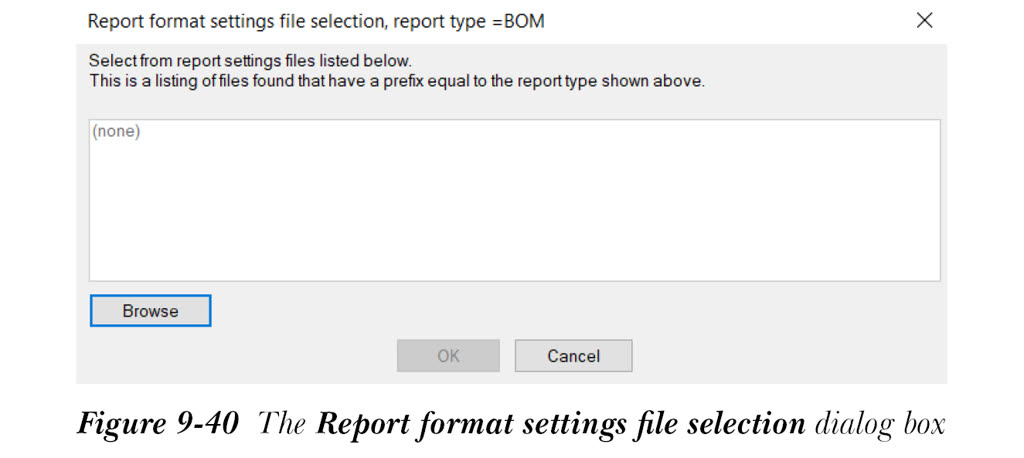

“打开格式文件”按钮用于打开并编辑已保存的格式文件。要打开并编辑格式文件，请从“格式文件”区域中选择“打开格式文件”按钮；将显示“报表格式设置文件选择”对话框，如图 9-40 所示。
请注意，格式文件的类型和对话框的标题栏将取决于从“报表格式文件设置”对话框的“报表名称”区域中选择的选项。现在，从“报表格式设置文件选择”对话框中选择所需的格式文件。或者，从“报表格式设置文件选择”对话框中选择“浏览”按钮，以从“选择 .set 格式文件”对话框中选择格式文件。接下来，从显示的“选择 .set 格式文件”对话框中选择“打开”按钮；您将返回到“报表格式文件设置”对话框。
保存格式文件
“保存格式文件”按钮用于保存格式文件及其设置。
格式文件另存为
“格式文件另存为”按钮用于将格式文件的设置保存到新的格式文件中。
注意
-
在“选择 .set 格式文件”对话框中，您需要选择与从“报表格式文件设置”对话框的“报表名称”区域中选择的选项相关的
.set文件；否则将显示“AutoCAD 消息”消息框。该消息框显示该 .set 文件不适用于从“报表格式文件设置”对话框的“报表名称”区域中选择的选项。 - “选择 *.set 格式文件”对话框的标题栏将根据从“报表格式文件设置”对话框的“报表名称”区域中选择的选项而变化。
将报表保存到文件

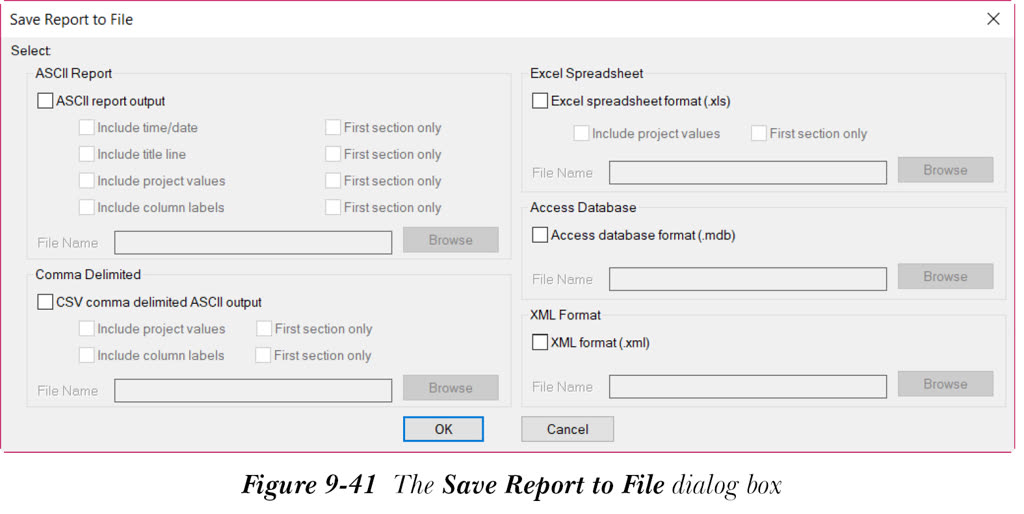

“将报表保存到文件”按钮用于将报表保存到文件。您可以将报表保存为以下格式文件：ASCII 报表、逗号分隔、Excel 电子表格、Access 数据库和 XML 格式。要将报表保存到文件，请选择“将报表保存到文件”按钮；将显示“将报表保存到文件”对话框，如图 9-41 所示。
从“将报表保存到文件”对话框中选择所需的输出文件类型，并指定此对话框中的其他选项。请注意，此对话框中的大多数选项已在前面几节中讨论过。接下来，从“将报表保存到文件”对话框中选择“确定”按钮，以保存所做的更改并退出“将报表保存到文件”对话框。
更改报表字段
“更改报表字段”按钮用于更改报表中的数据字段及其顺序。为此，请选择“更改报表字段”按钮；将显示“要报告的数据字段”对话框。此对话框中的选项已在前面讨论过。接下来，在此对话框中指定所需的选项，然后从“要报告的数据字段”对话框中选择“确定”按钮；所选数据字段将包含在报表中。请注意，“要报告的数据字段”对话框的标题栏将根据您从“报表名称”区域中选择的选项而变化。
放置到图形上
“放置到图形上”按钮用于以表格形式将报表插入到图形中。选择此按钮后，将显示“表格生成设置”对话框。“表格生成设置”对话框中的选项已在前面讨论过。接下来，在此对话框中指定所需的选项。在此对话框中选择“确定”按钮，以保存所做的更改并返回到“报表格式文件设置”对话框。
排序字段
“排序字段”按钮用于对报表中字段的顺序进行排序。为此，请选择“排序字段”按钮；将显示“排序”对话框。从此对话框中选择所需的选项，然后选择“确定”按钮以返回到“报表格式文件设置”对话框。
完成

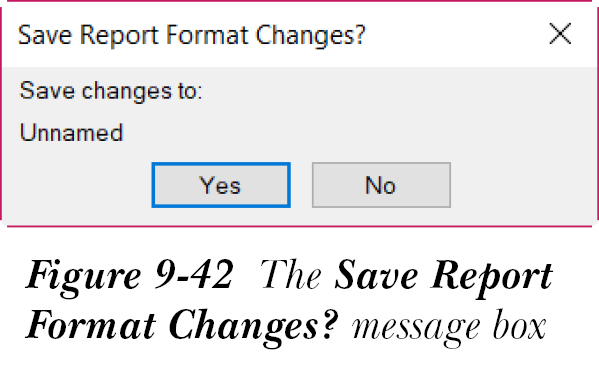

选择“完成”按钮；将显示“保存报表格式更改?”消息框，如图 9-42 所示。
在此消息框中，选择“是”按钮以保存更改，或选择“否”按钮以放弃在“报表格式文件设置”对话框中所做的更改。
