自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行对照：

1. 以下哪个工具用于移动梯形图的梯级？

(a) 添加梯级 (b) 挪移

(c) 移动 (d) 修改梯形图

2. 只有当您在图形中插入 __ 梯形图时，“修改行参考编号”对话框中的“更多”和“返回”按钮才会被激活。
3. __ 工具用于向梯形图添加梯级。
4. 一旦您在相应的编辑框中输入梯级、参考起始和索引值，梯形图的 __ 将被自动计算。
5. 只有当您从 ACE:Main Electrical 工具栏中选择添加梯级工具，并在 __ 导轨之间的空白区域中单击时，才能添加梯级。
6. 要创建三相梯形图，请在“插入梯形图”对话框的“相”区域中选择 __ 单选按钮。
7. 梯形图用于描述电气控制系统的逻辑。(对/错)
8. 最上面的行参考编号是梯形图的 MLR 块，它承载着梯形图的智能信息。(对/错)
9. 您只能在图形中插入有限数量的梯形图。(对/错)
10. 如果您更新梯形图参考，现有元件和导线编号将自动更新。(对/错)

复习题

回答以下问题：

1. 以下哪个工具用于调整梯形图侧边的行参考编号？

(a) 转换梯形图 (b) 重编梯形图参考

(c) 修改梯形图 (d) 插入梯形图

2. “修改行参考编号”对话框中的以下哪个选项用于控制参考编号之间的距离？

(a) 梯级数 (b) 参考起始

(c) 索引 (d) 梯级间距

3. 插入梯形图时可以控制以下哪些特性？

(a) 宽度 (b) 参考编号

(c) 间距 (d) 以上所有

4. 以下哪个工具用于在梯形图的导轨之间插入导线？

(a) 修改梯形图 (b) 添加梯级

(c) 插入梯形图 (d) 以上都不是

5. 行参考无法修改。(对/错)
6. 垂直三相元件是从上到下插入的。(对/错)
7. “修改行参考编号”对话框的“索引”编辑框用于显示参考编号之间的增量。(对/错)
8. XY 网格设置工具用于将 X-Y 网格标签插入到图形中。(对/错)
9. AutoCAD 的 STRETCH 命令仅用于拉伸梯形图，而不能用于缩短梯形图。(对/错)
10. 修改梯形图工具用于缩短、加长、压缩和加宽梯形图。(对/错)

练习1

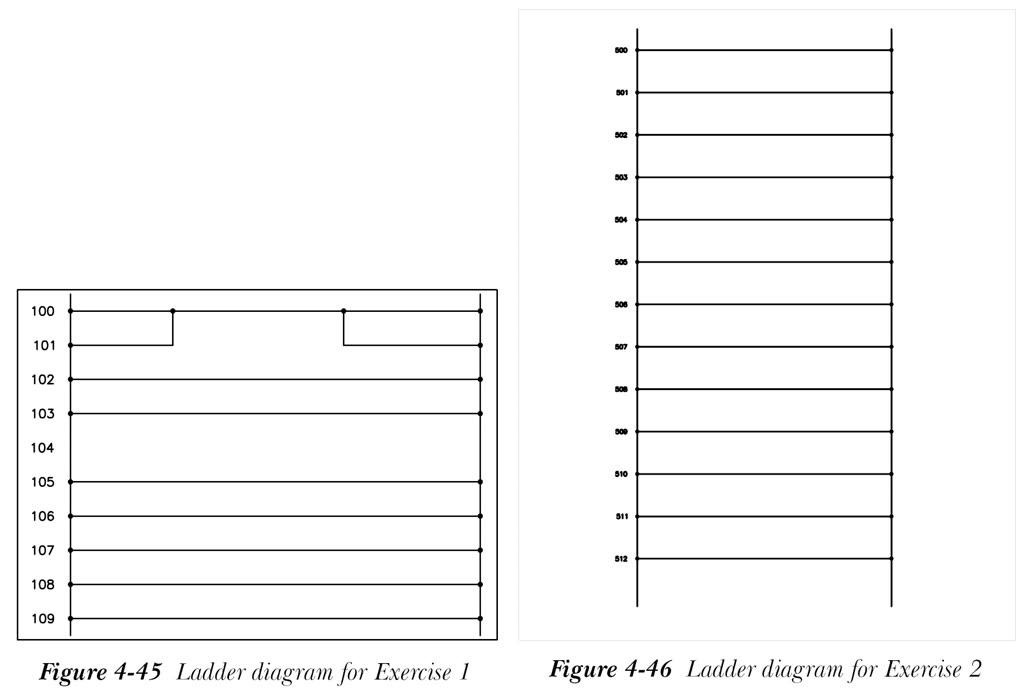

在 NEW_PROJECT 项目中创建名为 C04_exer01.dwg 的新图形，并插入一个具有 10 个梯级的梯形图，起始参考编号为 100，梯级间距 = 0.5，宽度 = 6。您还需要在梯级 100 和 101 之间添加一条导线，如图 4-45 所示。使用修剪导线工具修剪梯级 104 以及梯级 101 的中间部分。

（预计时间：10 分钟）

练习 2

在 NEW_PROJECT 项目中创建名为 C04_exer02.dwg 的新图形，并插入一个具有 12 个梯级的梯形图，起始参考编号为 500，梯级间距 = 1，宽度 = 6。您还需要在梯级 12 下方添加一个梯级，如图 4-46 所示。（预计时间：10 分钟）

注

建议将后续各章的所有练习都保存在 NEW_PROJECT 项目中。

自测题答案

1. b
2. 四个以上
3. 添加梯级
4. 长度
5. 垂直
6. 3 相
7. 对
8. 对
9. 错
10. 错
