教程 4

教程 4

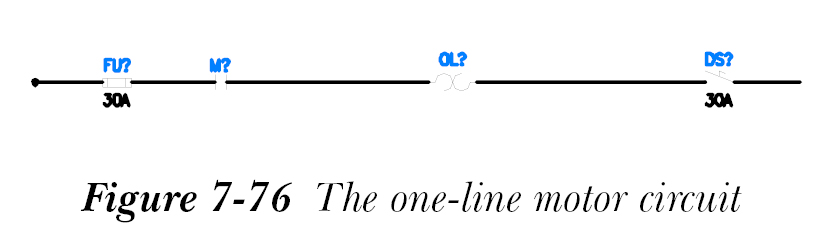

在本教程中，您将使用 回路生成器（Circuit Builder） 工具配置一个单线电机回路，如图 7-76 所示。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 创建单线电机回路。

c. 保存图形文件。

创建新图形

1. 如本章教程 1 所述，在 CADCIM 项目中创建名为 C07_tut04.dwg 的图形文件。

创建单线电机回路

1. 从“原理图”>“插入元件”>“回路生成器”下拉菜单中选择 回路生成器（Circuit Builder） 工具；将显示“回路选择”对话框。
2. 如果未显示“历史记录”区域，请选择对话框底部的“历史记录 >>”按钮；将在其中显示“历史记录”区域。

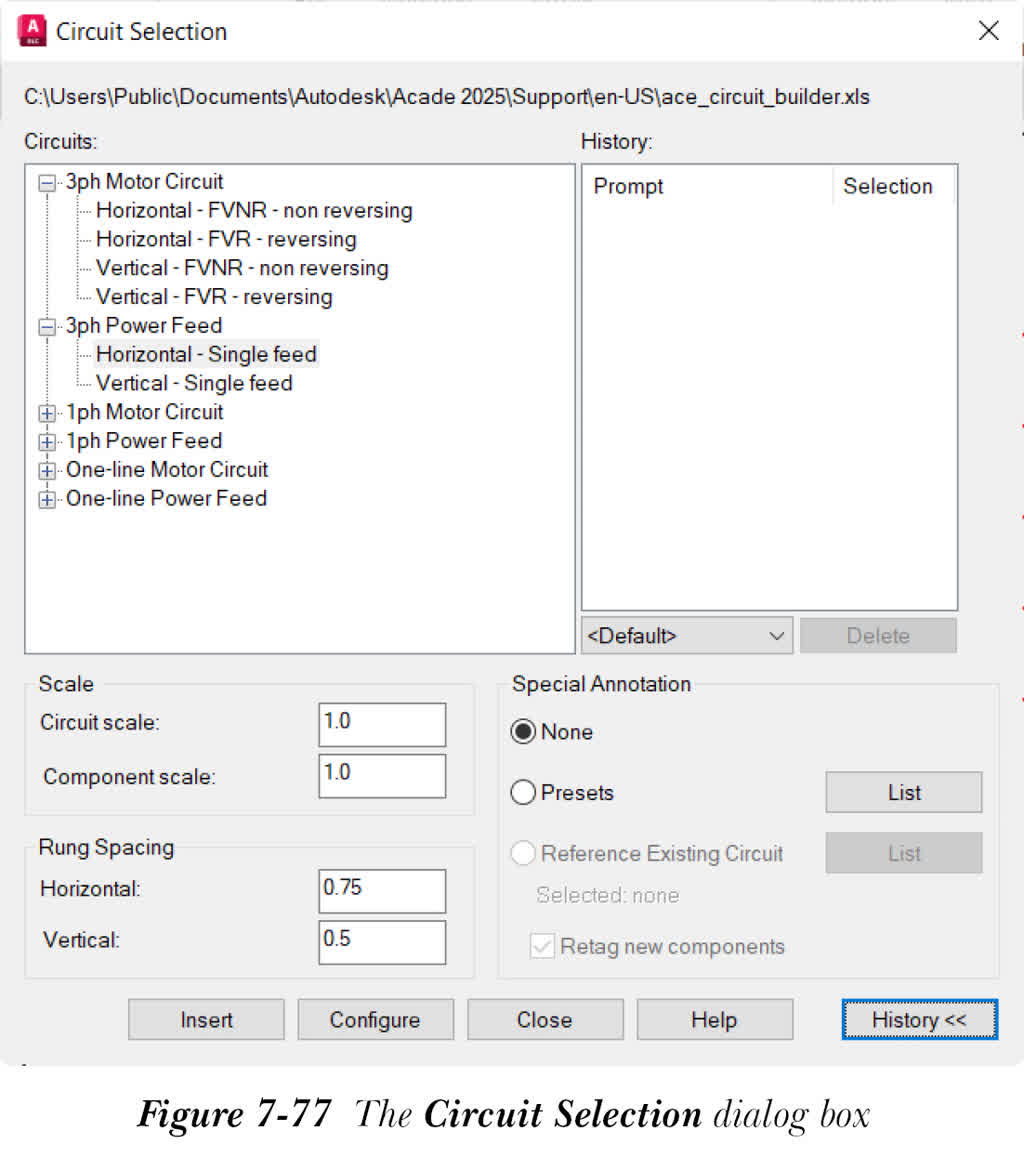

3. 单击“单相电机回路”类别左侧的 + 号；与该类别相关的回路类型将显示在其下方，请参见图 7-77。

4. 选择“水平”，然后选择“配置”按钮；回路模板将随光标一起显示，系统将提示您指定插入点。

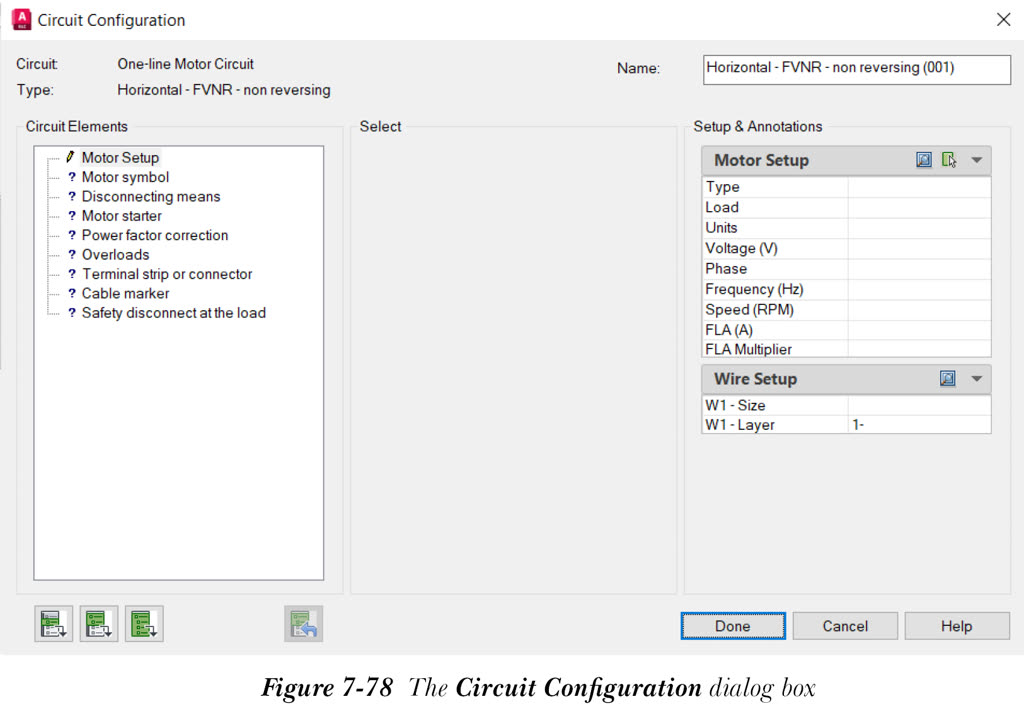

5. 将光标大致放在绘图区域的中间；模板将被插入，并显示“回路配置”对话框，如图 7-78 所示。
6. 在该对话框中，确保在“回路元素”区域中选择了“电机设置”。接下来，选择位于“设置和注释”区域中“电机设置”列表框右侧的第一个按钮；将显示“选择电机”对话框。
7. 在该对话框中，确保“类型”下拉列表中选择了“单相”，“电压 (V)”下拉列表中选择了 208，“频率 (Hz)”下拉列表中选择了 60。接下来，从表中选择第一个条目，然后选择“确定”按钮以关闭对话框；所选电机的参数将显示在“回路配置”对话框的“设置和注释”区域中。

8. 从“回路元素”区域中选择“电机符号”，然后在“选择”区域的“电机”下拉列表中选择“无”。
9. 从“回路元素”区域中选择“隔离开关”。接下来，在“选择”区域的“主隔离开关”下拉列表中选择“熔断器”；熔断器的参数将显示在“设置和注释”区域中。
10. 选择位于“设置和注释”区域中“熔断器”列表框右侧的按钮；将显示“目录浏览器”对话框。
11. 删除对话框“搜索”字段中的文本（如果有），然后按 ENTER 键；所有熔断器条目将显示在“数据库”网格中。
12. 在“目录浏览器”对话框的“目录”列中选择 1492-FB1C30-L，然后在该对话框中选择“确定”按钮；所选熔断器的参数将显示在“设置和注释”区域中。
13. 从“回路元素”区域中选择“电机启动器”。接下来，选择位于“设置和注释”区域中“电机启动器”列表框右侧的按钮；将显示“目录浏览器”对话框。
14. 在该对话框中，删除“搜索”字段中的文本（如果有），然后按 ENTER 键。接下来，在“目录浏览器”对话框的“目录”列中选择 193-B1R6K，然后选择“确定”按钮；所选电机启动器的参数将显示在“设置和注释”区域中。

注意

您可以使用“目录浏览器”对话框中的“搜索”字段来搜索所需的目录信息。

15. 从“回路元素”区域中选择“过载”。接下来，选择位于“设置和注释”区域中“过载继电器”列表框右侧的按钮；将显示“目录浏览器”对话框。
16. 在该对话框中，删除“搜索”字段中的文本，然后按 ENTER 键。接下来，从“目录浏览器”对话框中选择 193-A4R6D，然后在该对话框中选择“确定”按钮；所选过载继电器的参数将显示在“设置和注释”区域中。
17. 从“回路元素”区域中选择“负载端安全隔离开关”。接下来，选择位于“设置和注释”区域中“隔离开关”列表框右侧的按钮；将显示“目录浏览器”对话框。
18. 从“目录浏览器”对话框中选择 1494C-DRX661-A5，然后在该对话框中选择“确定”按钮；所选隔离开关的参数将显示在“设置和注释”区域中。

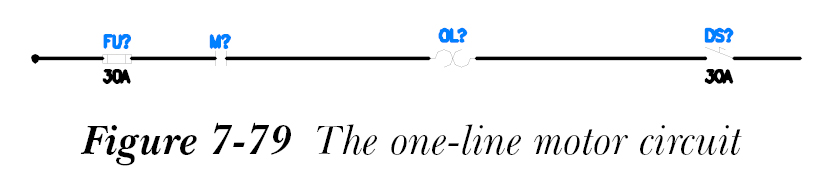

19. 在“回路配置”对话框中选择“插入所有回路元素”按钮；单线电机回路即配置完成，如图 7-79 所示，并再次显示“回路配置”对话框。接下来，在该对话框中选择“完成”按钮以退出命令。

注意

您可以如前几章所述更改上述回路的元件标记。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件。
