教程 2

教程 2

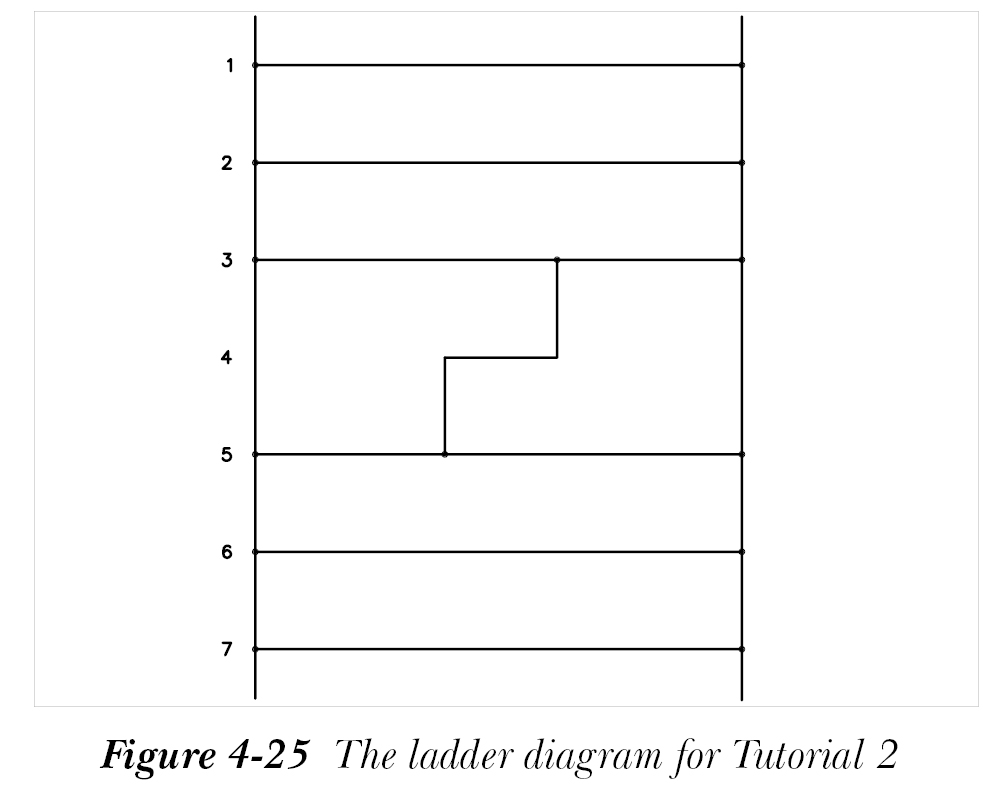

在本教程中，您将拉伸并修改在本章教程 1 中创建的梯形图。此外，您还将向梯形图添加梯级，如图 4-25 所示。

（预计时间：10 分钟）

完成本教程需要以下步骤：

a. 打开、保存图形并将其添加到 CADCIM 项目图形列表。

b. 拉伸梯形图。

c. 修改梯形图。

d. 向梯形图添加梯级。

e. 保存图形文件。

打开、保存图形并将其添加到 CADCIM 项目列表

1. 打开 C04_tut01.dwg 文件，然后将其另存为 C04_tut02.dwg。

您也可以从 www.cadcim.com 下载此文件。该文件的路径如下：

Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers

2. 右键单击 CADCIM 项目的 TUTORIALS 子文件夹；将显示快捷菜单。接下来，从快捷菜单中选择“添加活动图形”选项；将显示“将项目默认值应用于图形设置”消息框。从此消息框中选择“是”按钮；C04_tut02.dwg 将添加到 CADCIM 项目的 TUTORIALS 子文件夹中图形列表的底部。接下来，从“应用程序菜单”中选择“保存”以保存图形。

拉伸梯形图

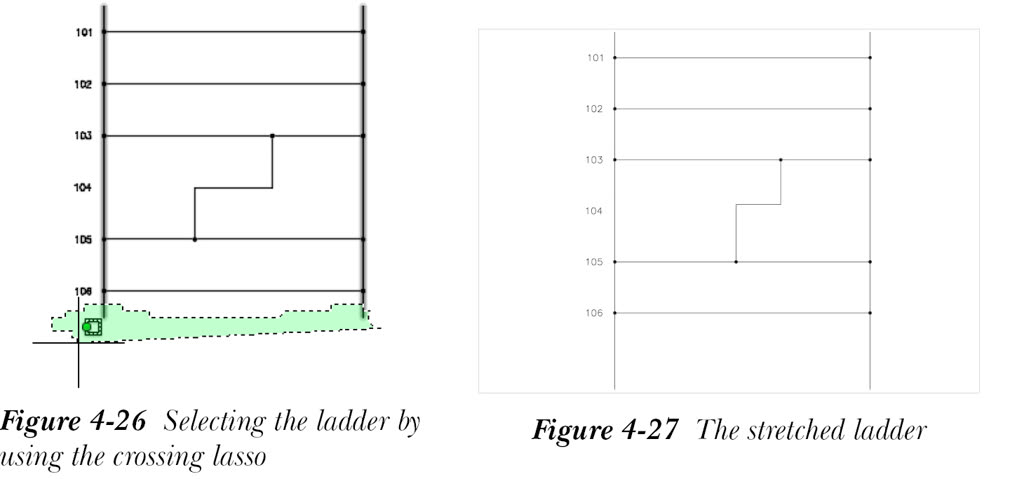

1. 从“常用”选项卡的“修改”面板中选择 拉伸（Stretch） 工具。使用从右到左的交叉套索选择梯形图，如图 4-26 所示，然后按 Enter 键。请确保仅选择梯形图的垂直母线。
2. 通过选择垂直母线的下端来指定基点。现在，垂直向下移动光标并单击以拉伸垂直母线，请参见图 4-27。

修改梯形图

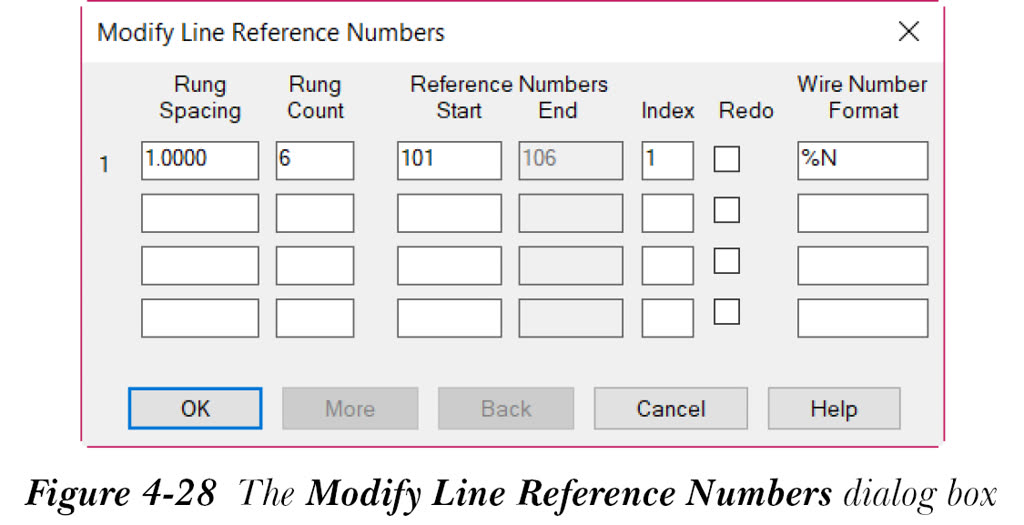

1. 拉伸梯形图后，您需要修改它。为此，请从“原理图 > 编辑导线/导线编号 > 修改梯形图”下拉列表中选择 修改梯形图（Revise Ladder） 工具；将显示“修改行参考编号”对话框，如图 4-28 所示。

由于您在创建梯形图时在“插入梯形图”对话框的“间距”编辑框中输入了 1.0000，因此“梯级间距”编辑框中梯级之间的间距显示为 1.0000。

2. 分别在“梯级数”和“参考编号起始”编辑框中输入 7 和 1。另外，请确保“索引”编辑框中显示 1。
3. 在“梯级间距”、“梯级数”和“参考编号起始”编辑框中输入值后，“重做”复选框将自动选中。如果未选中，请手动选中它。

默认情况下，“导线编号格式”编辑框中显示 %N。请勿更改它。

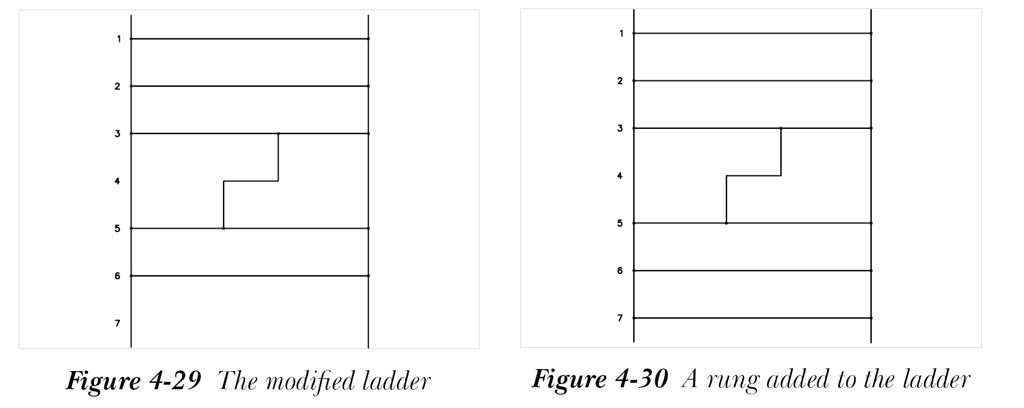

4. 选择“确定”按钮；新的参考编号将分配给梯形图，请参见图 4-29。

向梯形图添加梯级

1. 从“原理图 > 编辑导线/导线编号 > 修改梯形图”下拉列表中选择 添加梯级（Add Rung） 工具；系统将提示您指定梯级的位置。
2. 在梯级 6 下方的垂直母线之间的区域中单击；将在梯级 6 下方添加一个梯级，如图 4-30 所示。

3. 按 Enter 键退出命令。

保存图形

1. 从“应用程序菜单”中选择“保存”以保存 C04_tut02.dwg 图形文件。
