教程 3

教程 3

在本教程中，您将为 CADCIM 项目的原理图元件和面板元件创建并保存格式文件。接下来，您将使用“自动报表”工具对格式文件进行分组并生成报表。（预计时间：25 分钟）

完成本教程需要以下步骤：

a. 为原理图元件创建格式文件。

b. 为面板元件创建格式文件。

c. 为自动报表生成创建组。

d. 生成自动报表。

为原理图元件创建格式文件

在本节中，您将使用“报表格式设置”工具为原理图元件创建格式文件。

1. 确保 CADCIM 项目已激活，并且 C09_tut02.dwg 文件已打开。接下来，从“报表”选项卡的“杂项”面板中选择“报表格式设置”工具；将显示“报表格式文件设置 - 未命名”对话框。

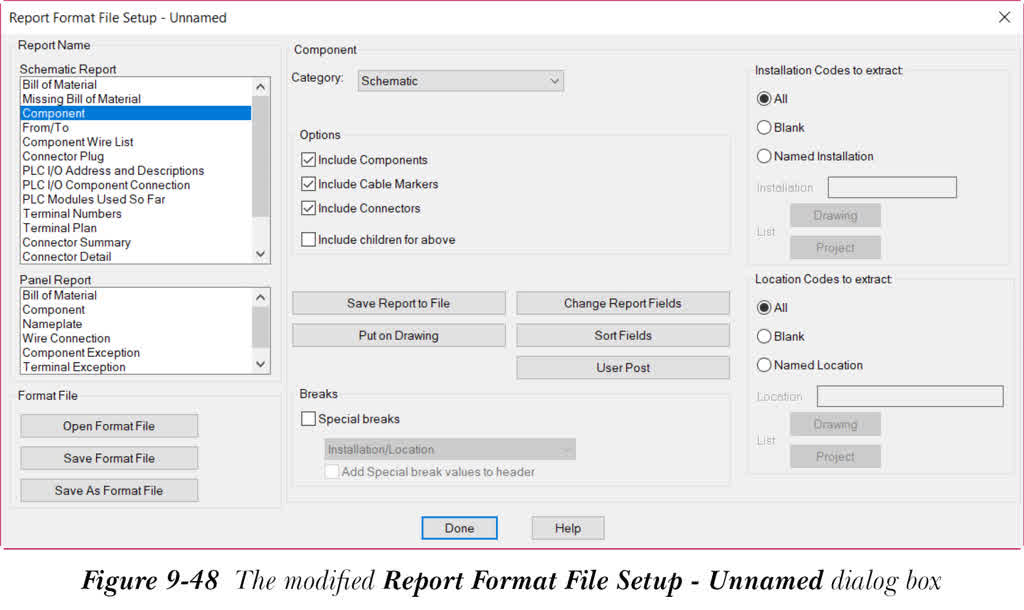

2. 从此对话框的“原理图报表”区域中选择“元件”选项；将显示修改后的“报表格式文件设置 - 未命名”对话框，如图 9-48 所示。

3. 从“报表格式文件设置 - 未命名”对话框中选择“更改报表字段”按钮；将显示“元件要报告的数据字段”对话框。
4. 从“可用字段”区域中选择 FILENAME 选项；FILENAME 将移动到“要报告的字段”区域。

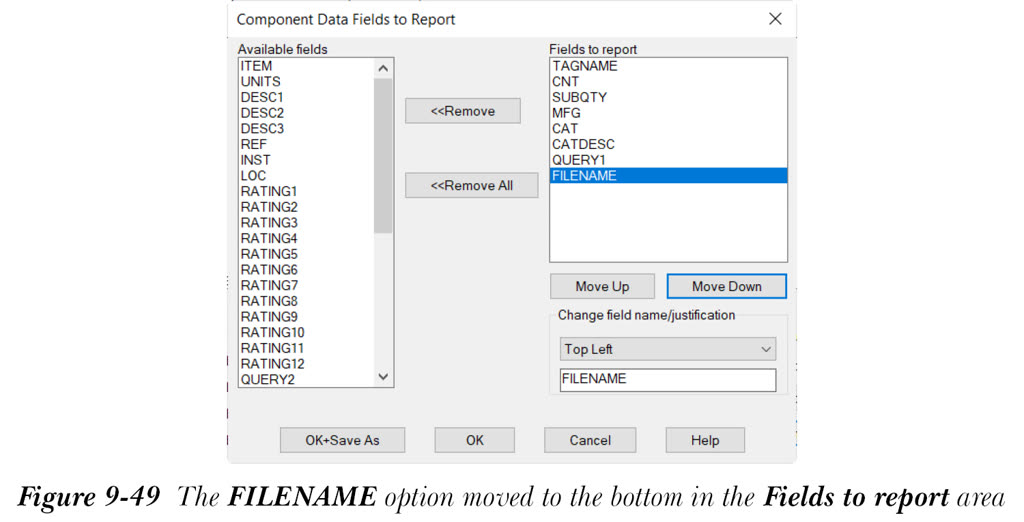

5. 确保 FILENAME 在“要报告的字段”区域中高亮显示，然后使用“下移”按钮将其移动到底部，如图 9-49 所示。

6. 在“元件要报告的数据字段”对话框中选择“确定”按钮。
7. 从“报表格式文件设置 - 未命名”对话框中选择“将报表保存到文件”按钮；将显示“将报表保存到文件”对话框。
8. 在“将报表保存到文件”对话框的“Excel 电子表格”区域中选择“Excel 电子表格格式 [.xls]”复选框；此复选框下方的选项将被激活。接下来，选择“包含项目值”和“仅第一节”复选框。
9. 选择位于“文件名”编辑框右侧的“浏览”按钮；将显示“选择报表文件”对话框。在此对话框中，在“保存于”下拉列表中指定所需的位置。
10. 在“文件名”编辑框中输入 Schematic Components_CADCIM，然后从“选择报表文件”对话框中选择“保存”按钮；Schematic Components_CADCIM 的路径将显示在“将报表保存到文件”对话框的“文件名”编辑框中。
11. 从“将报表保存到文件”对话框中选择“确定”按钮；您将返回到“报表格式文件设置 - 未命名”对话框。从此对话框中选择“保存格式文件”按钮；将显示“选择元件 .set 格式文件”对话框。在此对话框中，在“文件名”编辑框中输入 schematic components_format，然后从“选择元件 .set 格式文件”对话框中选择“保存”按钮。

为面板元件创建格式文件

在本节中，您将使用“报表格式设置”工具为原理图元件创建格式文件。

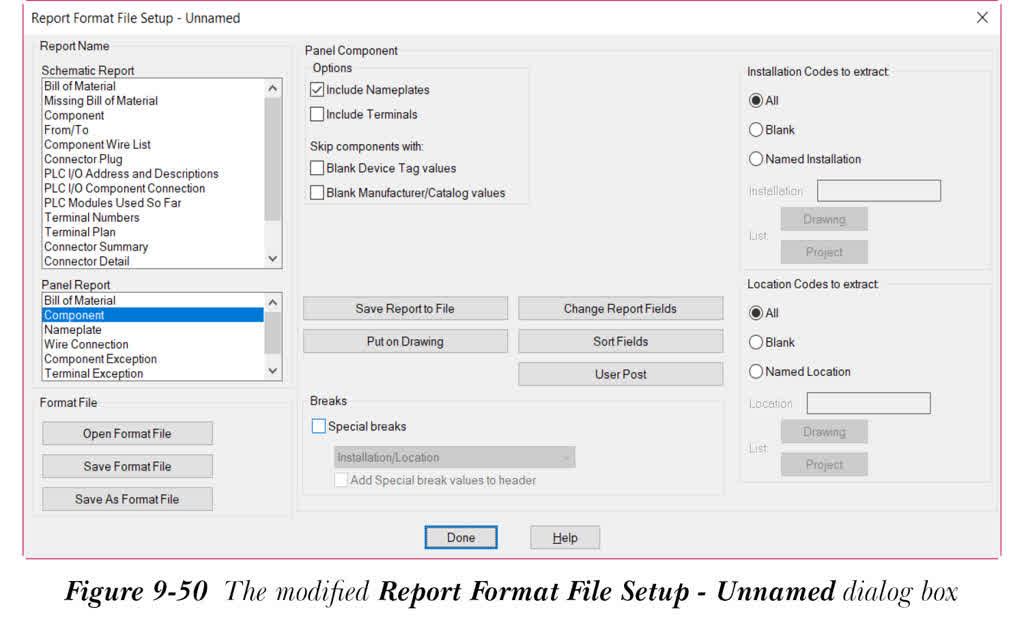

1. 确保“报表格式文件设置 - XX”对话框已打开。从此对话框的“面板报表”区域中选择“元件”选项；将显示修改后的“报表格式文件设置 - 未命名”对话框，如图 9-50 所示。

2. 从“报表格式文件设置 - 未命名”对话框中选择“更改报表字段”按钮；将显示“面板元件要报告的数据字段”对话框。
3. 从“可用字段”区域中选择 FILENAME 选项；它将被移动到“要报告的字段”区域。

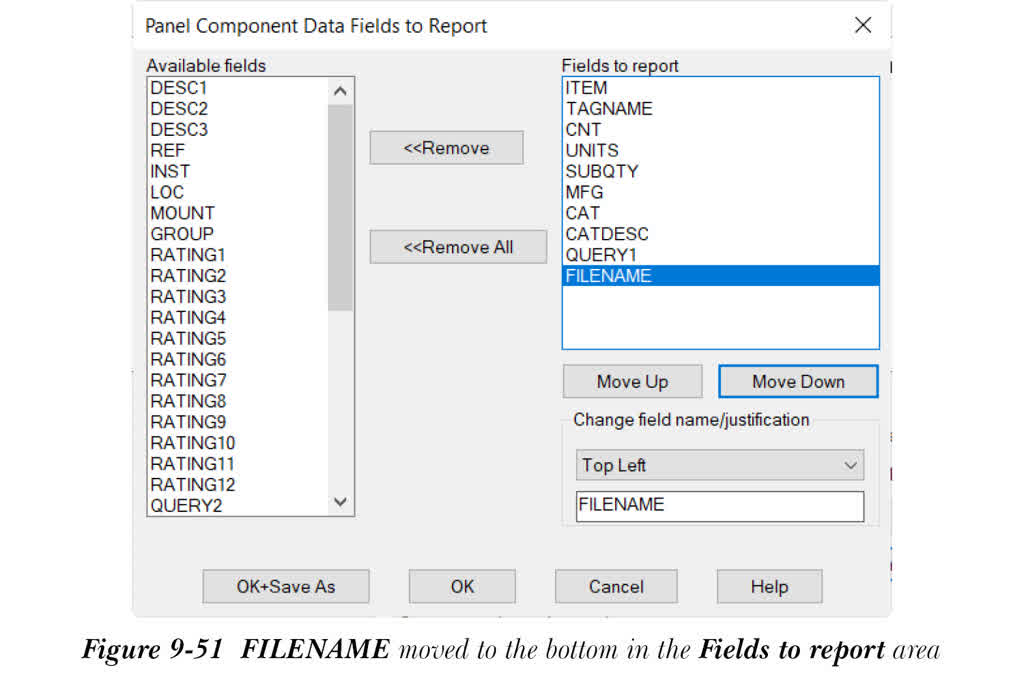

4. 确保 FILENAME 在“要报告的字段”区域中高亮显示，然后使用“下移”按钮将其移动到底部，如图 9-51 所示。

5. 在“面板元件要报告的数据字段”对话框中选择“确定”按钮；您将返回到“报表格式文件设置 - XX”对话框。
6. 从“报表格式文件设置 - 未命名”对话框中选择“放置到图形上”按钮；将显示“表格生成设置”对话框。
7. 从此对话框的“标题”区域中选择“包含时间/日期”、“包含项目信息”和“包含标题行”复选框。此外，确保已选择“表格”区域中的“插入新表格”单选按钮、“列宽”区域中的“自动计算”单选按钮，以及“行定义”区域中的“每节行数”复选框。
8. 从“第一个新节的放置”区域中选择“拾取”按钮；系统将提示您指定插入点。单击图形区域的左上角。

请注意，在自动报表生成过程中将生成的表格将以此点作为其左上角。

9. 从“表格生成设置”对话框中选择“确定”按钮；您将返回到“报表格式文件设置 - XX”对话框。
10. 从此对话框中选择“格式文件另存为”按钮；将显示“选择面板元件 .set 格式文件”对话框。在此对话框中，在“文件名”编辑框中输入 panel components_format，然后从“选择面板元件 .set 格式文件”对话框中选择“保存”按钮。接下来，从“报表格式文件设置 - 未命名”对话框中选择“完成”按钮。

为自动报表生成创建组

在本节中，您将创建用于生成所有元件的自动报表的组。

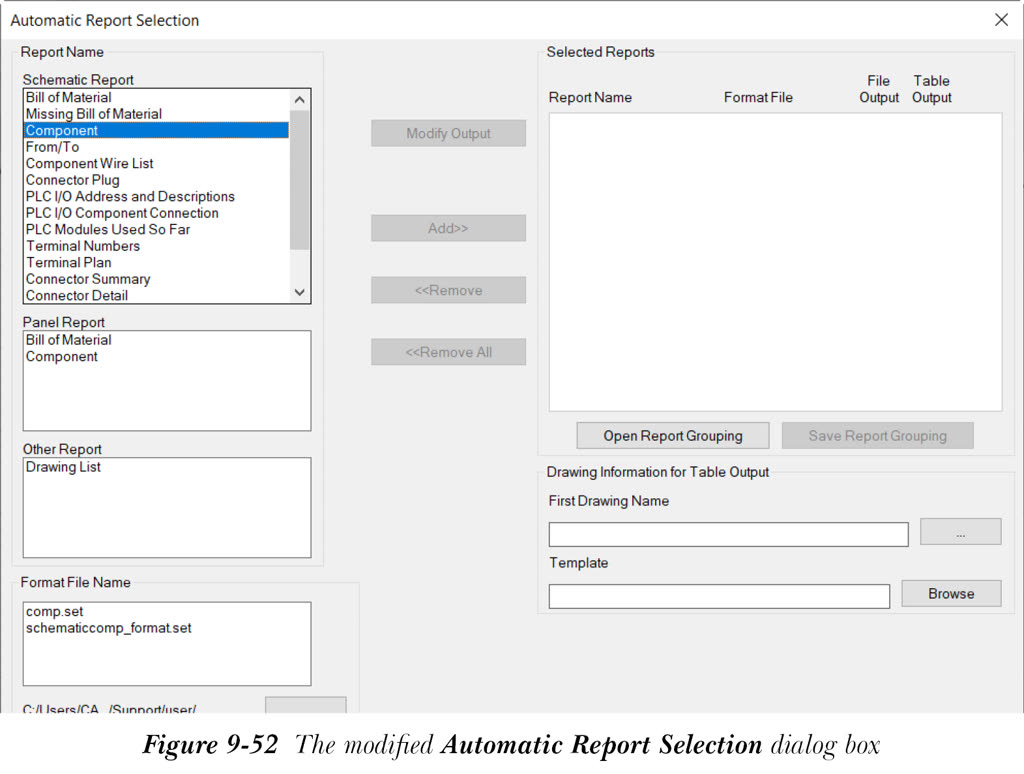

1. 从“报表”选项卡的“杂项”面板中选择“自动报表”工具；将显示“自动报表选择”对话框。接下来，从此对话框的“原理图报表”区域中选择“元件”选项；将显示修改后的“自动报表选择”对话框，如图 9-52 所示。

2. 从此对话框的“格式文件名”区域中选择 schematic components_format.set；“添加>>”按钮将被激活。选择“添加>>”按钮；一行将添加到对话框的“选定报表”区域中。

您会注意到，在添加行的“文件输出”列中显示 x。这是因为在 schematic components_format.set 格式文件中选择了文件输出。

3. 从此对话框的“面板报表”区域中选择“元件”选项；将显示修改后的“自动报表选择”对话框。

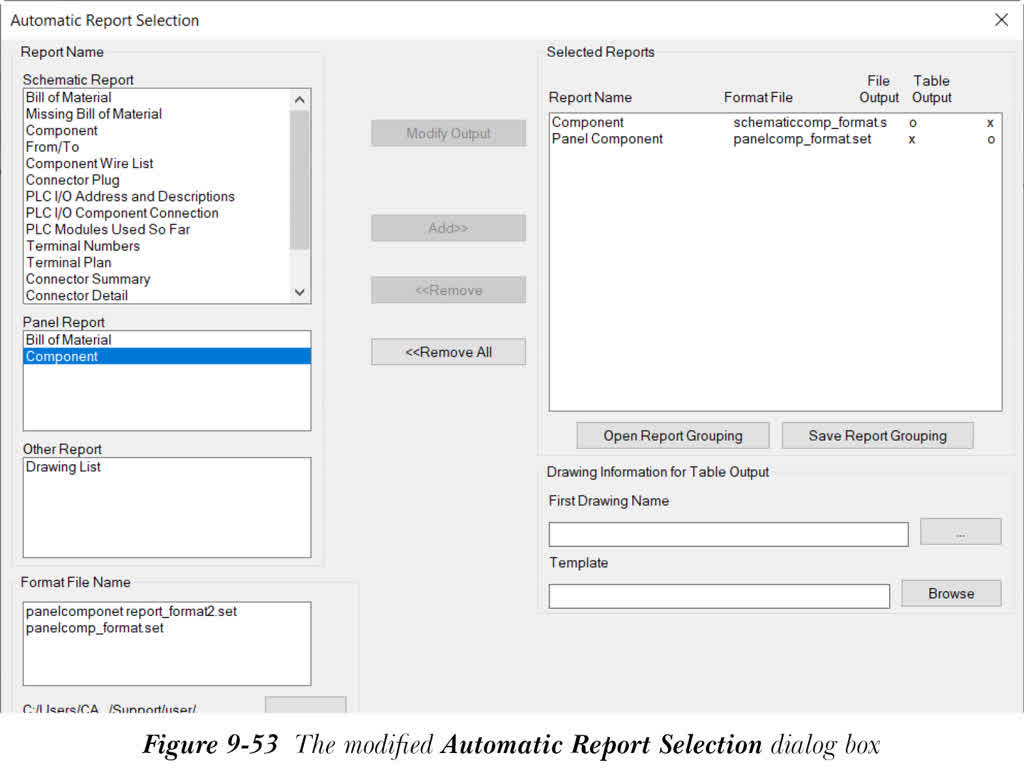

4. 从此对话框的“格式文件名”区域中选择 panel components_format.set；“添加>>”按钮将被激活。选择“添加>>”按钮；一行将添加到对话框的“选定报表”区域中，如图 9-53 所示。

您会注意到，在添加行的“表格输出”列中显示 x。这是因为在 panel components_format.set 格式文件中选择了表格输出。

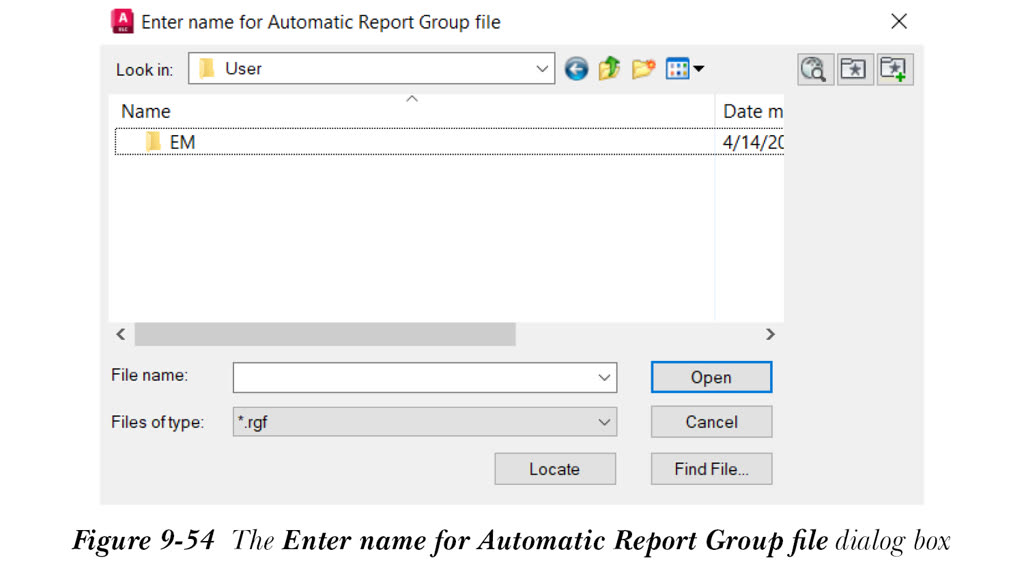

5. 选择位于对话框“选定报表”区域下方的“保存报表分组”按钮；将显示“输入自动报表组文件的名称”对话框，如图 9-54 所示。

6. 在此对话框中，在“文件名”编辑框中输入 Schematic & Panel Components，然后选择“保存”按钮；将在默认位置创建 Schematic & Panel Components.rgf 文件。

注意

要为其他项目的原理图和面板元件生成自动报表，请从“自动报表选择”对话框中选择“打开报表分组”按钮，然后从“输入自动报表组文件的名称”对话框中选择 Schematic & Panel Components.rgf 文件。

生成自动报表

在本节中，您将生成原理图和面板元件的自动报表。

1. 确保“自动报表选择”对话框已打开。选择位于“第一个图形名称”编辑框左侧的“浏览”按钮；将显示“输入第一个图形的名称”对话框。
2. 在此对话框中，确保“保存于”下拉列表中显示 CADCIM。此外，在“文件名”编辑框中输入 PANEL COMPONENTS，然后选择“保存”按钮；文件的路径将显示在“第一个图形名称”编辑框中。
3. 现在，您需要在“样板”编辑框中指定样板。为此，请选择“浏览”按钮；将显示“选择样板”对话框。在此对话框中，从显示的列表中选择 ACAD_ELECTRICAL.dwt，然后选择“打开”按钮；样板的名称和路径将显示在“样板”编辑框中。接下来，从“自动报表选择”对话框中选择“确定”按钮；将在指定位置生成原理图和面板元件的自动报表。

注意

如果显示“QSAVE”消息框，请在该消息框中选择“确定”按钮。

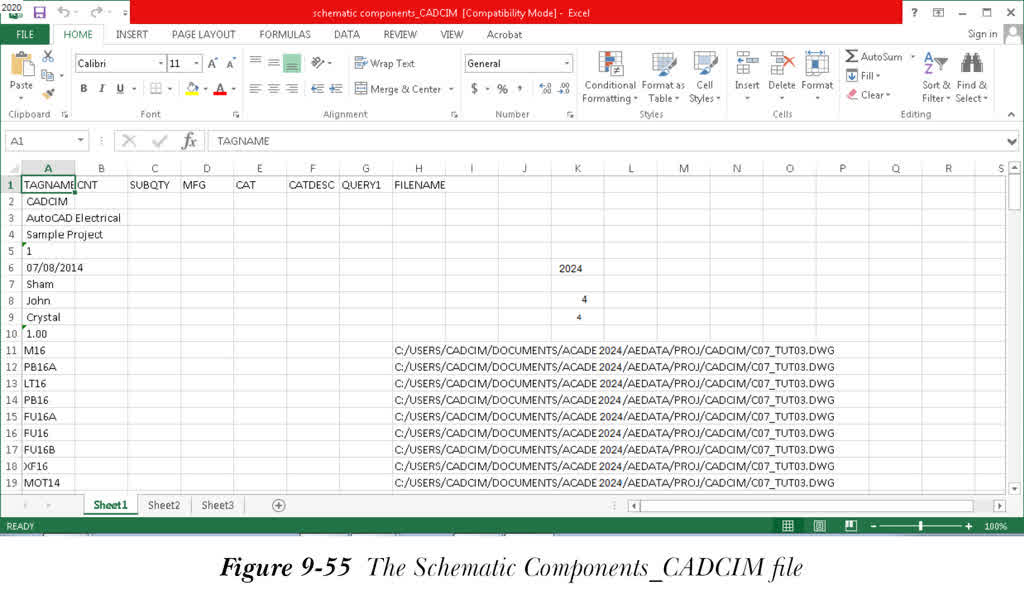

4. 打开 Windows 资源管理器，浏览到您保存 Schematic Components_CADCIM.xls 文件的位置。接下来，打开此文件，参见图 9-55。

5. 打开在自动报表生成过程中于 CADCIM 项目中创建的 PANEL COMPONENTS.dwg 文件。您会注意到面板元件已列在表格中。接下来，从“应用程序菜单”中选择“关闭”>“当前图形”，以关闭 C09_tut03.dwg 文件。
