在本教程中，您将使用 图标菜单向导（Icon Menu Wizard） 工具将本章教程 1 中创建的符号添加到“插入元件”对话框中。然后，您将把该元件插入到图形中。（预计时间：20 分钟）

完成本教程需要以下步骤：

a. 打开、保存图形并将其添加到当前项目。

b. 向菜单添加新图标。

c. 插入元件。

d. 保存图形。

打开、保存图形并将其添加到当前项目

1. 从 CADCIM 项目打开 C13_tut01.dwg 并激活 CADCIM 项目。
2. 将 C13_tut01.dwg 文件另存为 C13_tut02.dwg。您也可以从 CADCIM 网站下载此文件。该文件的路径如下：

Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025 for Electrical Control Designers

3. 将图形 C13_tut02.dwg 添加到 CADCIM 项目，如前面章节所述。

向菜单添加新图标

1. 要添加新符号的图标，请从“原理图”选项卡的“其他工具”面板中选择 图标菜单向导（Icon Menu Wizard） 工具；“选择菜单文件”对话框将显示。
2. 如果编辑框中未显示 ACE_NFPA_MENU.DAT，请选择 原理图 按钮。
3. 接下来，选择“确定”按钮；“图标菜单向导”对话框将显示。
4. 单击 添加 下拉列表；将显示各种选项。从下拉列表中选择 元件 选项；“添加图标 - 元件”对话框将显示。
5. 在“图标详细信息”区域的“名称”编辑框中输入 MY SYMBOL。
6. 接下来，选择“图像文件”编辑框右侧的 拾取 < 按钮；系统将提示您选择块。
7. 选择您在本章教程 1 中创建的符号；块名称 (HDVI_MY SYMBOL) 将显示在“图像文件”编辑框中。
8. 如果 从当前屏幕图像创建 PNG 复选框已选中，请清除它。
9. 接下来，选择“块名称”编辑框右侧的“浏览”按钮；“选择文件”对话框将显示。浏览到 C:UsersPublicPublic DocumentsAutodeskAcade 2025 LibsNFPA。在“文件名”编辑框中输入 HDV1_MY SYMBOL 并选择“打开”按钮；HDV1_MY SYMBOL.dwg 的路径和位置将显示在“块名称”编辑框中。

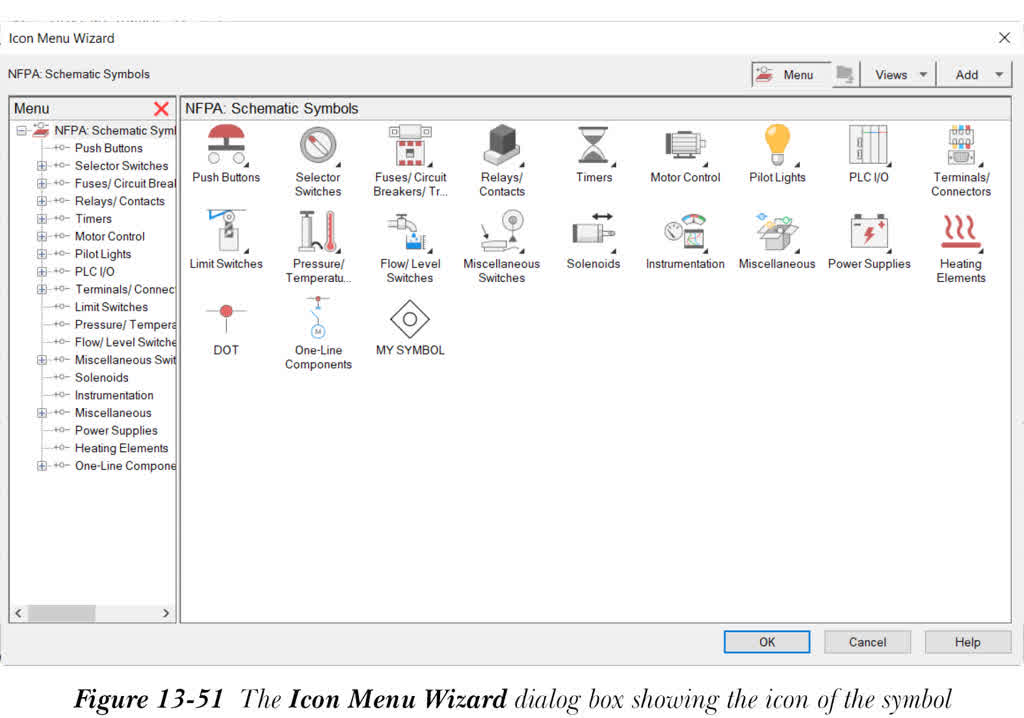

10. 在“添加图标 - 元件”对话框中选择“确定”按钮；图标将添加到“图标菜单向导”对话框中，如图 13-51 所示。

11. 在“图标菜单向导”对话框中选择“确定”按钮，以保存所做的更改并退出对话框。

插入元件

1. 要插入元件，请从 原理图 > 插入元件 > 图标菜单 下拉列表中选择 图标菜单（Icon Menu） 工具；“插入元件”对话框将显示。
2. 从此对话框中选择 MY SYMBOL；系统将提示您指定插入点。

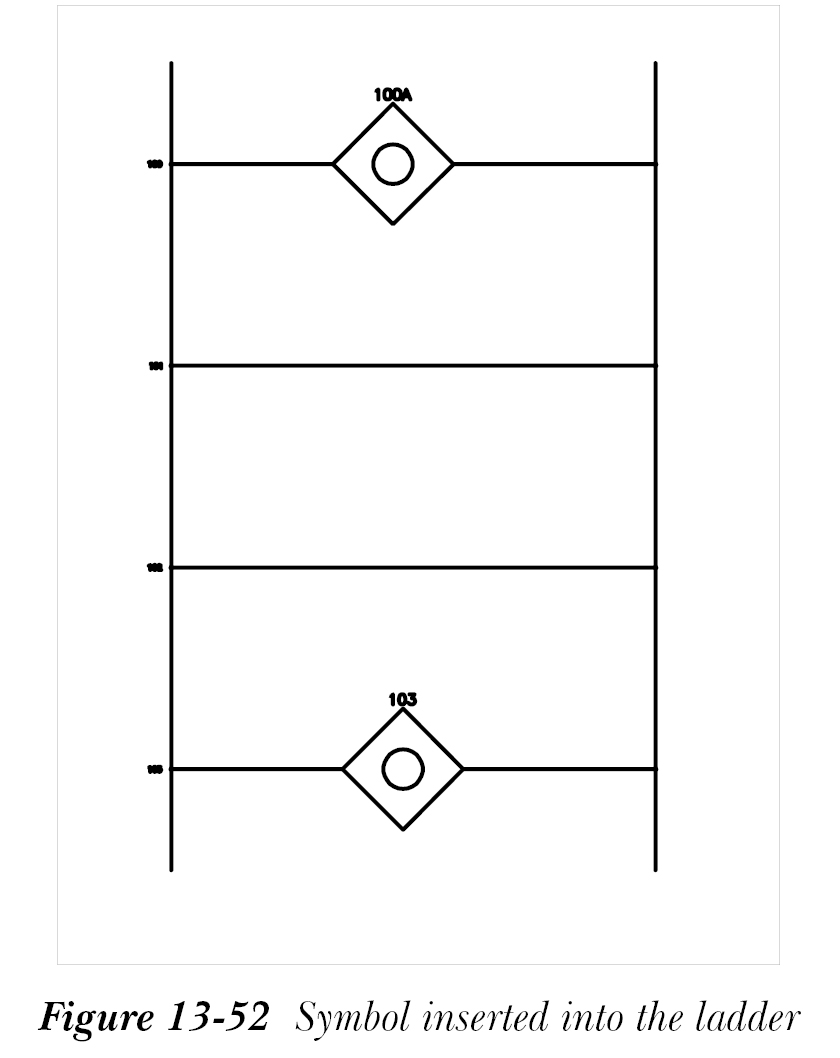

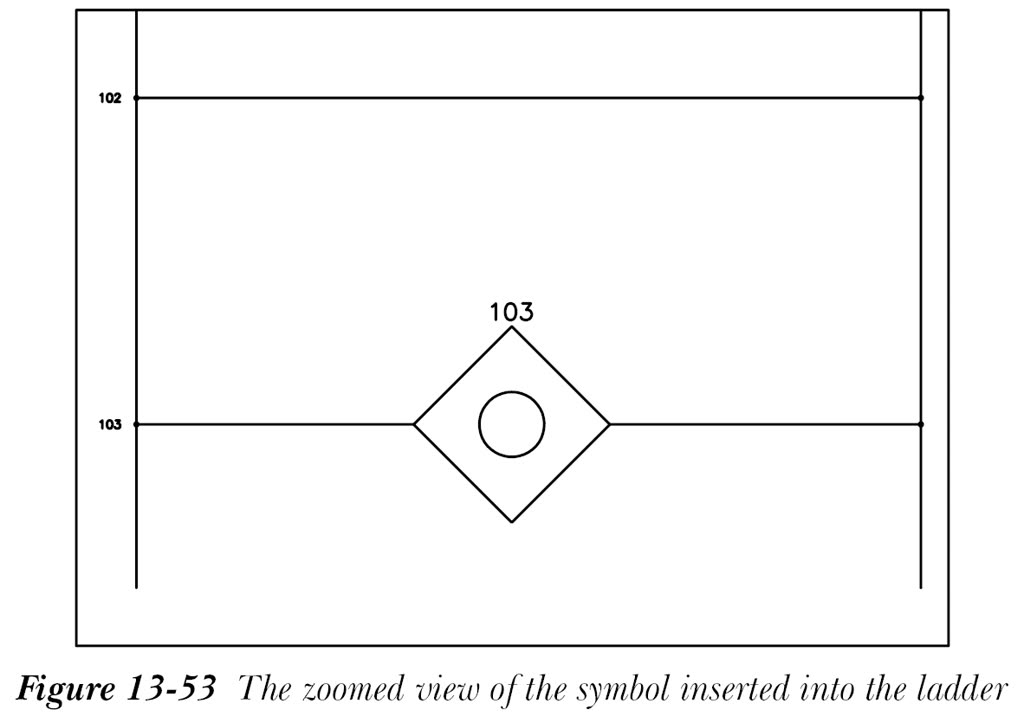

3. 在命令提示下输入 13,3 并按 ENTER 键；“插入/编辑元件”对话框将显示。确保“元件标记”区域的编辑框中显示 103，并选择“确定”按钮；符号将插入到梯形图的梯级 103 中，如图 13-52 所示。图 13-53 显示了插入到梯形图中的符号的放大视图。

保存图形文件

1. 从应用程序菜单选择 保存，或从菜单栏选择 文件 > 保存，以保存图形文件。
