使用回路
电流流经的路径称为电气回路。一个回路由导线、元件、电源等组成。
在本节中，您将学习如何将回路保存为图标菜单文件中的符号以便重复使用。此外，您还将学习复制回路、移动回路等操作。
将回路保存到图标菜单
功能区: 原理图 > 编辑元件 > 回路下拉列表 >
将回路保存到图标菜单
工具栏: ACE:主电气 > 回路下拉列表 > 将回路保存到图标菜单
或 ACE:回路 > 将回路保存到图标菜单
菜单: 元件 > 将回路保存到图标菜单
命令: AESAVECIRCUIT

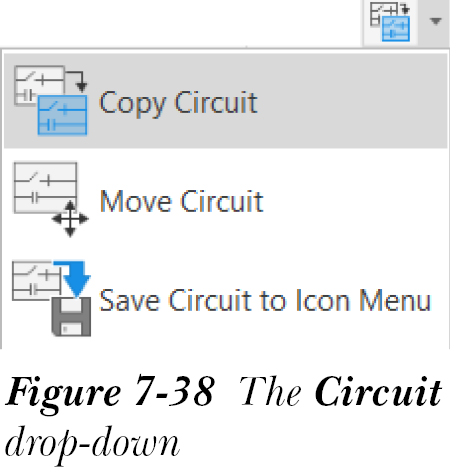

您可以保存回路的选定部分以供将来使用。要保存回路的选定部分，请从“原理图”选项卡的“编辑元件”面板中的“回路”下拉列表中选择“将回路保存到图标菜单”工具，如图 7-38 所示；

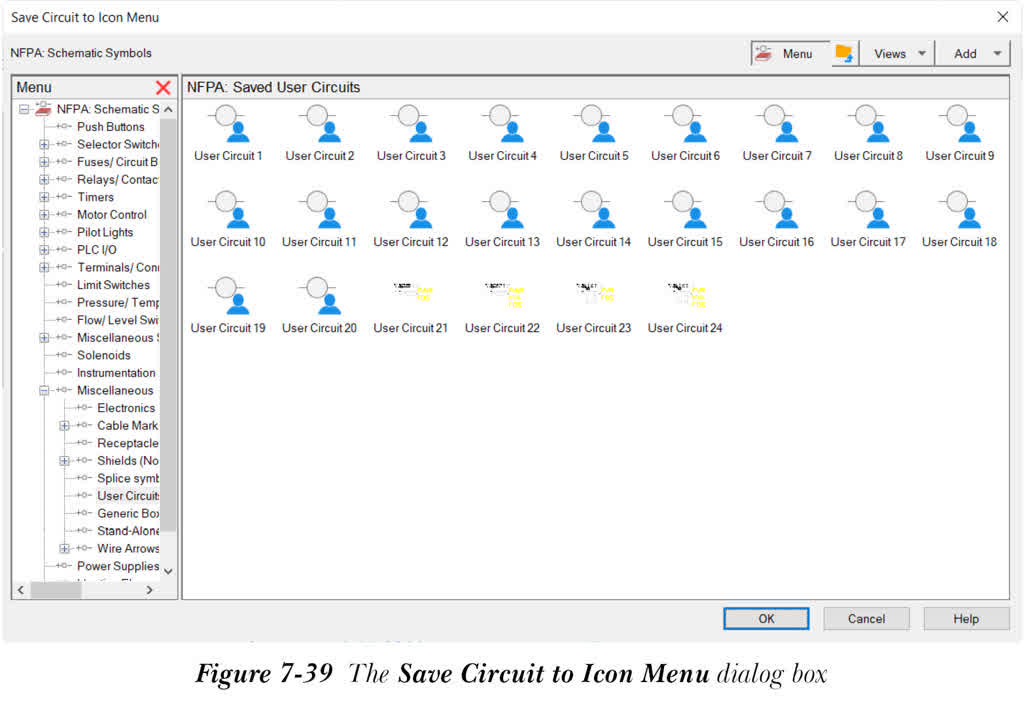

将显示“将回路保存到图标菜单”对话框，如图 7-39 所示。此对话框中的选项与“插入元件”对话框中的选项类似。此对话框中其余选项将在下面讨论。

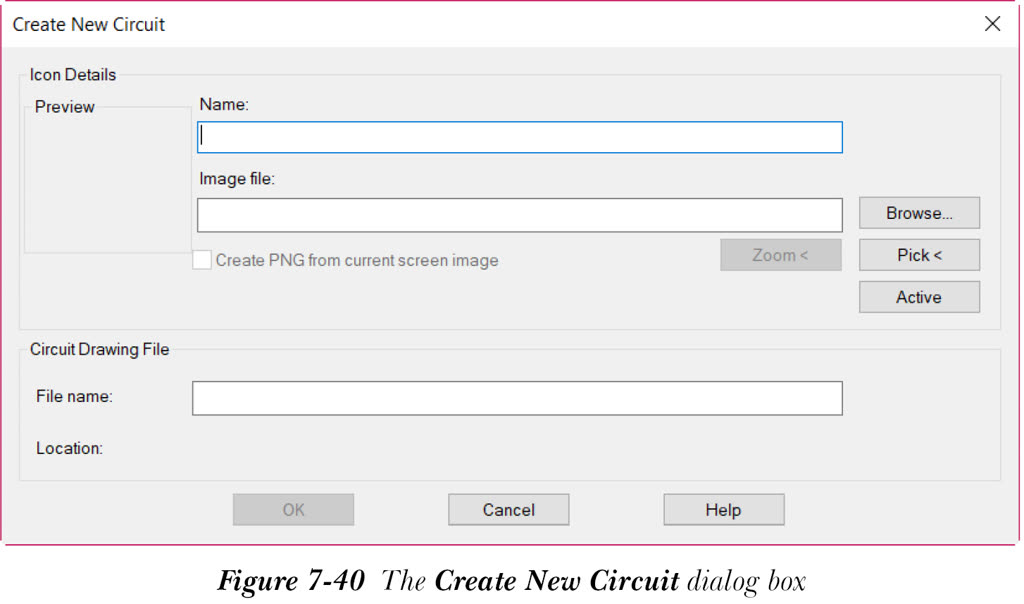

“添加”下拉列表中的选项用于将元件、命令、新回路、现有回路和子菜单图标添加到菜单中。要将新回路添加到图标菜单，请单击“将回路保存到图标菜单”对话框右上角显示的“添加”下拉列表；将显示不同的选项。接下来，从下拉列表中选择“新回路”选项；将显示“创建新回路”对话框，如图 7-40 所示。“创建新回路”对话框中的不同区域和选项将在下面讨论。
图标详细信息区域
“图标详细信息”区域用于指定新图标的名称和图像。此外，此区域还显示图像的预览。“图标详细信息”区域中的选项将在下面讨论。
名称
在“名称”编辑框中输入回路的名称。
图像文件
“图像文件”编辑框用于指定要用于新图标的图像文件。您可以在“图像文件”编辑框中手动输入图像文件的名称。或者，选择“浏览”按钮；将显示“选择图像文件”对话框。在此对话框中，您可以浏览以 .sld 或 .png 文件格式保存的图像。从“选择图像文件”对话框中选择文件，然后选择“打开”按钮；文件名将显示在“图像文件”编辑框中。此外，您可以选择“拾取 <”按钮；“创建新回路”对话框将暂时消失，并提示您选择块。选择块后，“创建新回路”对话框将再次显示，块的名称将显示在“图像文件”编辑框中。
您还可以通过选择“创建新回路”对话框中的“活动”按钮，在“图像文件”编辑框中将活动图形名称指定为图像文件。选择“活动”按钮后，图像文件的名称将显示在“图像文件”编辑框中，图像文件的位置将显示在“从当前屏幕图像创建 PNG”复选框下方。
从当前屏幕图像创建 PNG
“从当前屏幕图像创建 PNG”复选框用于从当前屏幕图像创建 .png 文件。如果您在“图像文件”编辑框中输入图像文件的名称，“从当前屏幕图像创建 PNG”复选框将被激活并自动选中。如果您清除“从当前屏幕图像创建 PNG”复选框，“缩放 <”按钮将被停用，并且“预览”区域中将不会有任何预览。请注意，如果您在“图像文件”编辑框中输入图像文件的完整路径，此复选框将不会被激活。
预览区域
仅当您在“图像文件”编辑框中指定了图像文件时，“预览”区域才可用。所选图形或块的预览将显示在此区域中。
回路图形文件区域
“回路图形文件”区域用于定义新回路的文件名。此外，此区域还显示正在创建的回路图形文件的位置。
文件名
在“文件名”编辑框中指定回路的文件名。
位置
如果您在“文件名”编辑框中输入回路的文件名，回路的路径和位置将显示在“回路图形文件”区域中“位置”标签的右侧。
在“图标详细信息”和“回路图形文件”区域中指定参数后，“确定”按钮将被激活。选择“确定”按钮；将提示您指定基点。在图形区域中指定基点；将提示您选择对象。使用交叉窗口选择单个对象或一次性选择所有对象，然后按 Enter 键；“将回路保存到图标菜单”对话框将再次显示。您会注意到回路已作为图标保存在“NFPA: 已保存的用户回路”区域中，并且回路的图标形式预览也显示在“将回路保存到图标菜单”对话框中。接下来，选择“确定”按钮以保存在“将回路保存到图标菜单”对话框中所做的更改并退出此对话框。
注意
- 您也可以使用“将回路保存到图标菜单”对话框保存回路。为此，请在此对话框的“NFPA: 已保存的用户回路”区域中单击右键；将显示快捷菜单。接下来，从快捷菜单中选择“添加图标 > 新回路”；将显示“创建新回路”对话框。根据您的要求指定选项以创建新回路，然后将其保存在“将回路保存到图标菜单”对话框中。
- 您还可以将现有回路添加到图标菜单。为此，请从“将回路保存到图标菜单”对话框中的“添加”下拉列表中选择“添加回路”选项；将显示“添加现有回路”对话框。您可以使用此对话框将现有回路添加到“将回路保存到图标菜单”对话框中。
插入已保存的回路
功能区: 原理图 > 插入元件 > 插入回路下拉列表 >
插入已保存的回路
工具栏: ACE:主电气 > 回路下拉列表 > 插入已保存的回路
或 ACE:回路 > 插入已保存的回路
菜单: 元件 > 插入已保存的回路
命令: AESAVEDCIRCUIT

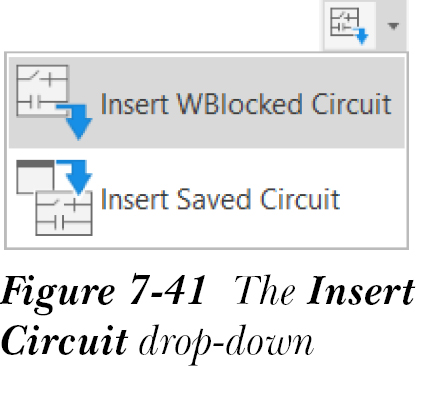

“插入已保存的回路”工具用于插入您使用“将回路保存到图标菜单”工具保存的回路。与块类似，已保存的回路作为单个块插入。要插入回路，请从“原理图”选项卡的“插入元件”面板中的“插入回路”下拉列表中选择“插入已保存的回路”工具，如图 7-41 所示；

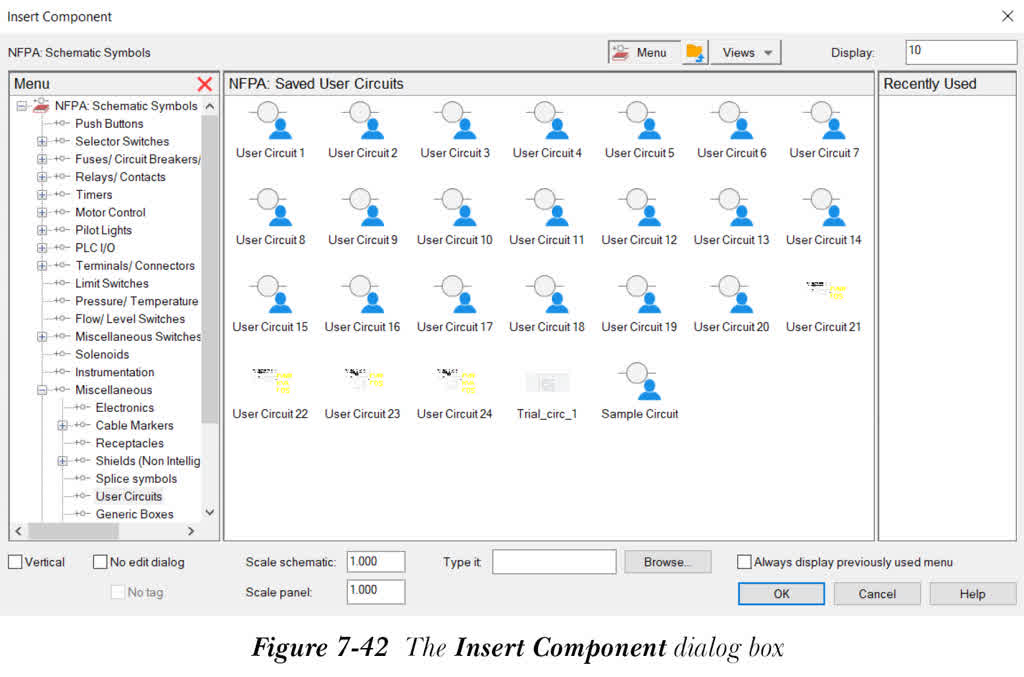

将显示“插入元件”对话框，如图 7-42 所示。

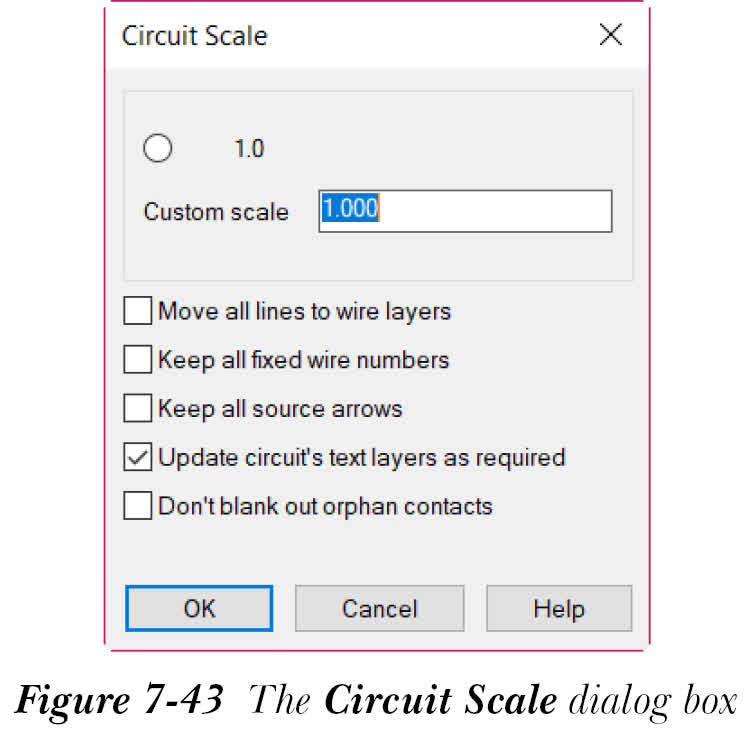

从“插入元件”对话框的“NFPA: 已保存的用户回路”区域中选择一个回路；将显示“回路比例”对话框，如图 7-43 所示。此对话框中的不同选项将在下面讨论。
自定义比例
在“自定义比例”编辑框中指定回路的插入比例。默认情况下，此编辑框中显示 1.0000。或者，选择 1.0 单选按钮以在“自定义比例”编辑框中显示 1.000。
将所有线移动到导线图层
选择“将所有线移动到导线图层”复选框以将所有非“0”图层的线对象移动到有效的导线图层。默认情况下，此复选框处于清除状态。
保留所有固定导线编号
选择“保留所有固定导线编号”复选框以保留所有固定导线编号。默认情况下，此复选框处于清除状态。
保留所有源箭头
如果您选择“保留所有源箭头”复选框，回路源箭头将不会被删除。默认情况下，此复选框处于清除状态。
按需要更新回路的文字图层
默认情况下，“按需要更新回路的文字图层”复选框处于选中状态。因此，回路的文字图层将根据 AutoCAD Electrical 的图形配置设置进行更新。如果您清除此复选框，回路的文字图层将不会更新。
不空白孤立触点
如果您选择“不空白孤立触点”复选框，对于找不到父项的触点，其标记 ID 将不会更改。默认情况下，此复选框处于清除状态。
在“回路比例”对话框中指定所需选项后，从此对话框中选择“确定”按钮；将提示您在图形中指定已保存回路的插入点。接下来，指定插入点；回路将被插入。请注意，一旦回路被插入，回路中的元件和交叉参考也将得到更新。
注意

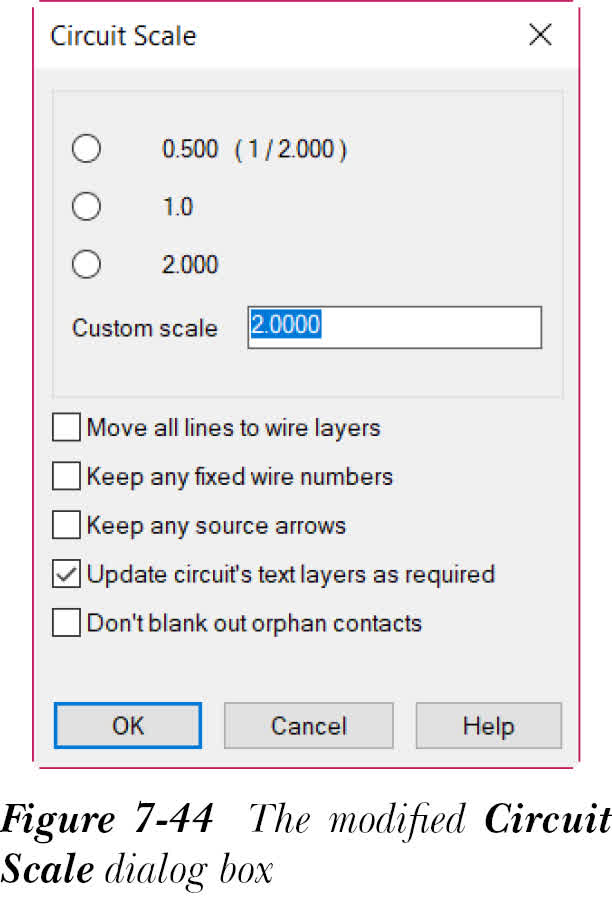

如果您在“自定义比例”编辑框中输入 2、3 或除 1 以外的任何数字，然后在此对话框中选择“确定”按钮，回路的尺寸将相应地改变。另外，请注意，当您下次选择“插入已保存的回路”按钮时，“回路比例”对话框中的选项将略有不同，如图 7-44 所示。此对话框显示的是在“自定义比例”编辑框中指定 2 时的选项。
移动回路
功能区: 原理图 > 编辑元件 > 回路下拉列表 > 移动回路
工具栏: ACE:主电气 > 回路下拉列表 > 移动回路
或 ACE:回路 > 移动回路
菜单: 元件 > 移动回路
命令: AEMOVECIRCUIT

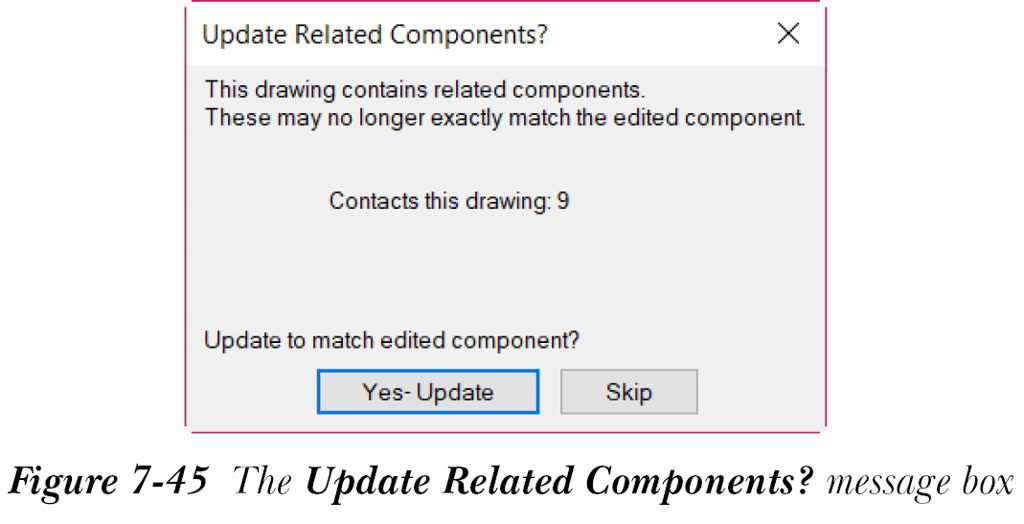

“移动回路”工具用于将选定的回路从图形中的一个位置移动到另一个位置。AEMOVECIRCUIT 命令类似于 AutoCAD 的 MOVE 命令。要移动选定的回路，请从“原理图”选项卡的“编辑元件”面板中的“回路”下拉列表中选择“移动回路”工具；将提示您选择对象。使用交叉窗口从图形中选择单个对象或一次选择多个对象，然后按 Enter 键；将提示您指定基点或位移。指定基点或位移；将提示您指定位移的第二点。接下来，指定位移的第二点或新的回路位置；回路将移动到指定位置。回路移动后，AutoCAD Electrical 将根据其新的线参考位置开始更新元件和交叉参考。此外，如果要移动的元件在当前图形中具有相关元件，将显示“更新相关元件?”消息框，请参考图 7-45。

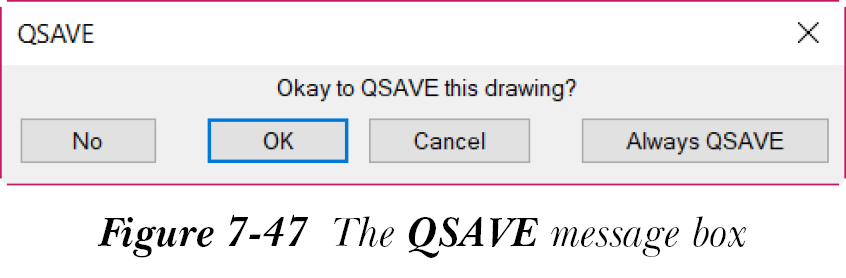

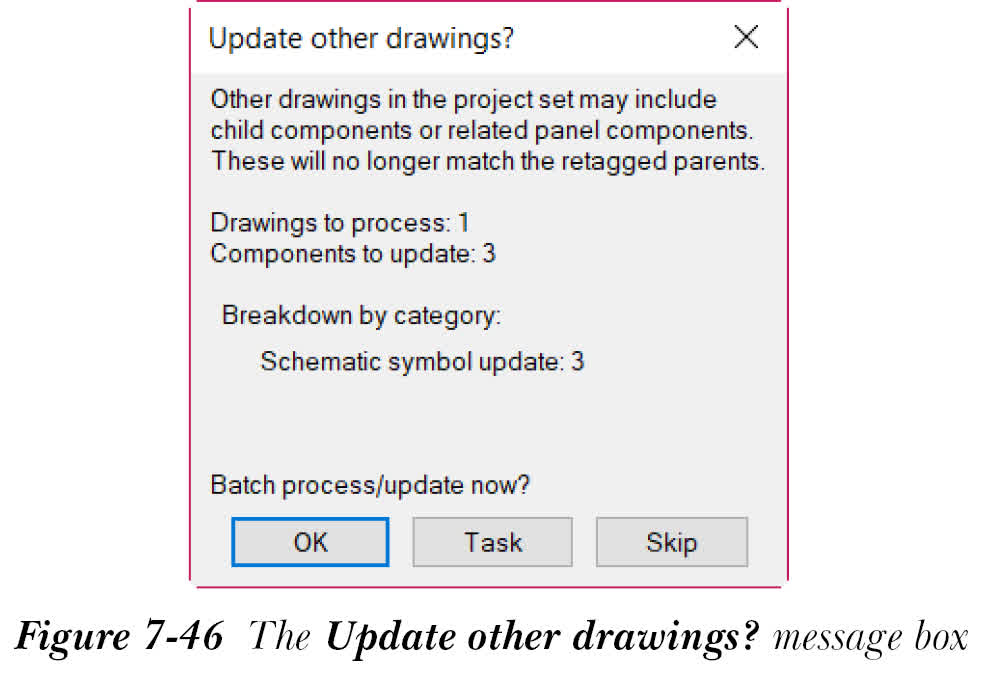

如果您在此消息框中选择“是-更新”按钮，编辑的元件将被更新。此外，如果要移动的元件在其他图形中具有相关元件，将显示“更新其他图形?”消息框，如图 7-46 所示。但是，如果您选择“跳过”按钮，AutoCAD Electrical 将跳过更新过程。从“更新其他图形?”消息框中选择“确定”按钮；图形将得到更新，并显示“QSAVE”消息框，如图 7-47 所示。从“QSAVE”消息框中选择“确定”按钮以保存在更新图形时所做的更改。
如果您从“更新其他图形?”消息框中选择“任务”按钮，图形的元件和交叉参考当时将不会更新，但会保存在项目任务列表中，您可以稍后更新。要更新待处理列表，请从“项目管理器”中选择“项目任务列表”按钮；将显示“任务列表”对话框。此对话框中的选项将在第 12 章中讨论。
注意
如果要移动的回路在当前图形以及其他图形中都没有相关元件，回路将移动到指定位置，而不会显示“更新相关元件?”和“更新其他图形?”消息框。
仅当您在当前图形中进行了更改且尚未保存时，才会显示“QSAVE”消息框。
复制回路
功能区: 原理图 > 编辑元件 > 回路下拉列表 > 复制回路
工具栏: ACE:主电气 > 回路下拉列表 > 复制回路
或 ACE:回路 > 复制回路
菜单: 元件 > 复制回路
命令: AECOPYCIRCUIT

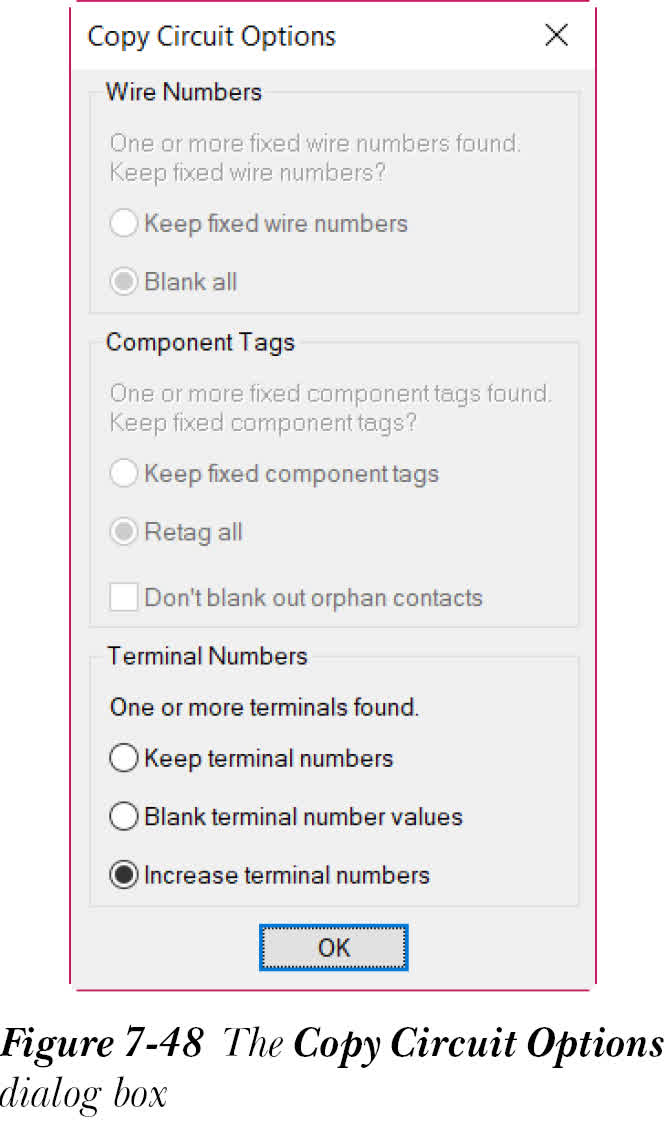

“复制回路”工具用于复制现有回路，然后将其粘贴到同一图形中的指定位置。此外，复制的元件会根据指定位置的新线参考自动重标记。AECOPYCIRCUIT 命令类似于 AutoCAD 的 COPY 命令。要复制回路，请从“原理图”选项卡的“编辑元件”面板中的“回路”下拉列表中选择“复制回路”工具；将提示您选择要复制的回路。选择您需要复制的元件和导线。您可以逐个选择元件和导线，也可以使用套索一次选择多个元件和导线。选择对象后，按 Enter 键；将提示您指定基点或位移。接下来，指定基点或位移；将提示您指定位移的第二点。接下来，指定位移的第二点或新的回路位置点；复制的回路将插入到图形中。此外，将提示您指定要插入同一回路的另一个位置点。按 Enter 键退出命令。请注意，如果复制的回路包含端子、固定导线编号或元件标记，将显示“复制回路选项”对话框，如图 7-48 所示。
此对话框还包含用于更新或保留端子排端子编号的选项。请注意，对话框中的选项将根据您选择复制的回路而变化。此对话框中的不同区域和选项将在下面讨论。
导线编号区域
“导线编号”区域用于指定是保持导线编号固定还是从图形中删除固定导线编号。仅当选择中也包含导线编号时，此区域才会被激活。此区域中的选项将在下面讨论。
从“导线编号”区域中选择“保留固定导线编号”单选按钮以保留固定导线编号。选择“全部空白”单选按钮以保持所有导线编号空白。
元件标记区域
“元件标记”区域用于指定是保持元件标记固定还是重标记所有元件标记。此区域中的选项将在下面讨论。
从“元件标记”区域中选择“保留固定元件标记”单选按钮以保持元件标记固定。默认情况下，“全部重标记”单选按钮处于选中状态，用于重标记所有元件。选择“不空白孤立触点”复选框以保留所有孤立触点。
端子编号区域
“端子编号”区域用于指定是保持端子编号不变、保持空白还是更新它们。
选择“保留端子编号”单选按钮以保留复制回路的端子编号。选择“空白端子编号值”单选按钮以删除复制回路的所有端子编号值。选择“增加端子编号”单选按钮以更新端子编号。

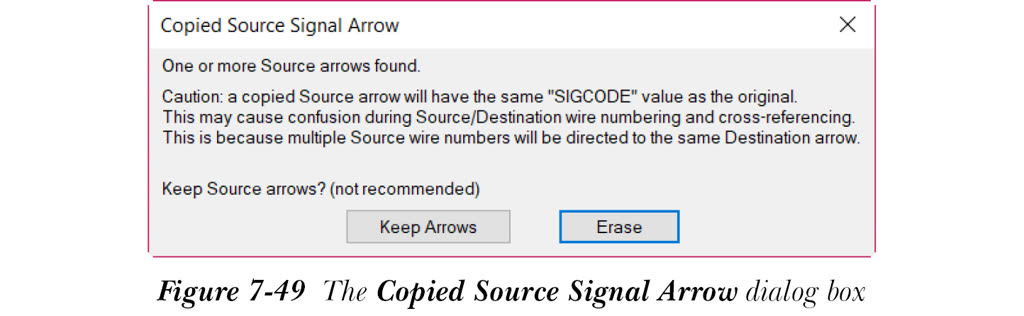

指定所需选项后，从“复制回路选项”对话框中选择“确定”按钮；回路将复制到指定位置。请注意，如果回路具有源信号箭头，则在从“复制回路选项”对话框中选择“确定”按钮后，将显示“复制的源信号箭头”对话框，如图 7-49 所示。选择“保留箭头”按钮以保留源箭头。如果您不想保留源箭头，请选择“删除”按钮。从“复制的源信号箭头”对话框中选择按钮后，AutoCAD Electrical 将根据图形特性设置开始更新元件和交叉参考。
注意
-
如果您想对选定的回路进行多次复制，请在指定基点或位移后在命令提示下输入
M。 - 如果要复制的回路没有固定导线编号和元件标记，回路将复制到指定位置，而不会显示“复制回路选项”对话框。
使用 WBlock 保存回路
命令: WBLOCK

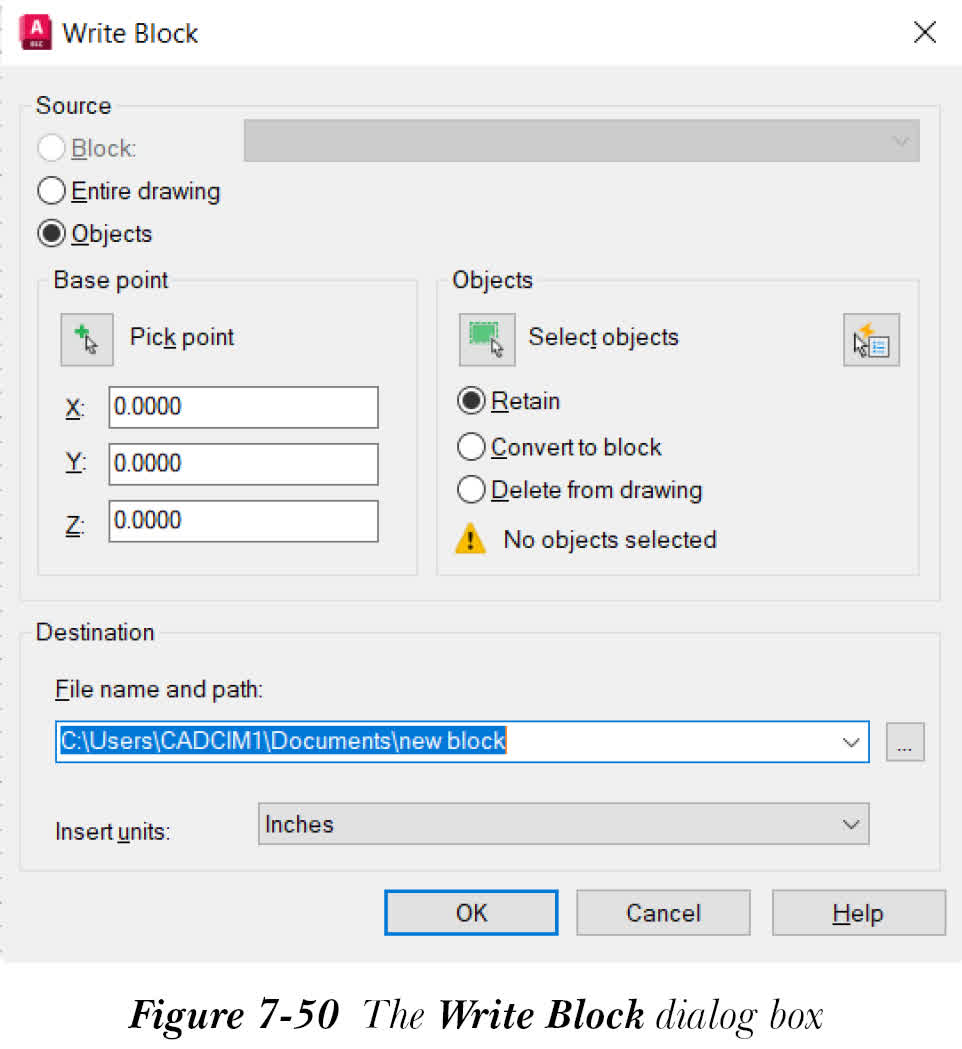

您可以使用 AutoCAD 的 WBLOCK 命令将回路保存为块。这些保存的块稍后可以插入到任何图形文件中。使用此命令，您无需使用“将回路保存到图标菜单”工具即可保存无限数量的回路。当您在命令提示下输入 WBLOCK 命令时，将显示“写块”对话框，如图 7-50 所示。从“基点”区域中选择“拾取点”按钮；对话框将暂时消失。接下来，指定将作为块坐标系原点的插入基点。
指定插入基点后，您需要选择将构成块的对象。为此，请从“对象”区域中选择“选择对象”按钮；对话框将暂时消失，并显示一个选择框。您可以使用任何选择方法在屏幕上选择对象。完成选择过程后，单击右键或按 Enter 键返回对话框。所选对象的数量显示在“写块”对话框的“对象”区域底部。
接下来，在“文件名和路径”编辑框中输入名称和位置以保存回路块。或者，选择“文件名和路径”编辑框右侧的 [...] 按钮；将显示“浏览图形文件”对话框。接下来，在“浏览图形文件”对话框中指定图形文件的位置，并在“文件名”编辑框中输入文件名。然后，从“浏览图形文件”对话框中选择“保存”按钮以返回“写块”对话框。默认情况下，“文件名和路径”编辑框中显示 C:UsersUser NameDocumentsnew block。从“写块”对话框中选择“确定”按钮；回路将被保存。
插入 WBlock 回路
功能区: 原理图 > 插入元件 >
插入回路下拉列表 > 插入 WBlock 回路
工具栏: ACE:主电气 > 插入回路下拉列表 > 插入 WBlock 回路
或 ACE:回路 > 插入 WBlock 回路
菜单: 元件 > 插入 WBlock 回路
命令: AEWBCIRCUIT

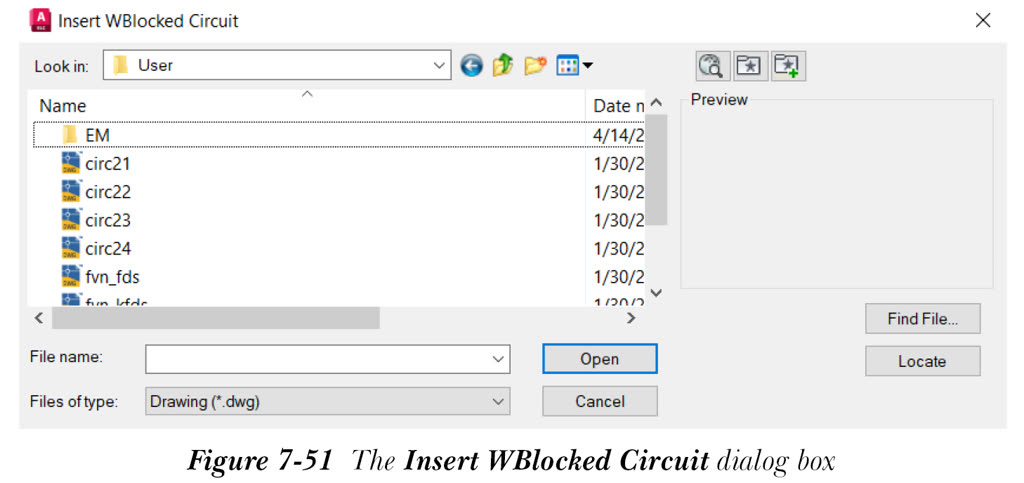

“插入 WBlock 回路”工具用于插入 WBlock 回路。为此，请从“原理图”选项卡的“插入元件”面板中的“插入回路”下拉列表中选择“插入 WBlock 回路”工具；将显示“插入 WBlock 回路”对话框，如图 7-51 所示。
从显示的列表中选择所需的 WBlock 回路以插入到图形中。接下来，选择“打开”按钮；将显示“回路比例”对话框，请参考图 7-43。在此对话框中指定所需参数，并从“回路比例”对话框中选择“确定”按钮；将提示您指定回路的插入点。指定插入点；WBlock 回路将插入到您的图形中，回路中的元件和交叉参考将根据图形特性设置进行更新。
