插入非参数化 PLC 模块

插入非参数化 PLC 模块

功能区：原理图 > 插入元件 > 插入 PLC 下拉列表 >

插入 PLC（完整单元）

工具栏：ACE:主电气 > 插入 PLC（参数化）> 插入 PLC（完整单元）

或 ACE:插入 PLC > 插入 PLC（完整单元）

菜单：元件 > 插入 PLC 模块 > 插入 PLC（完整单元）

命令：AEPLC

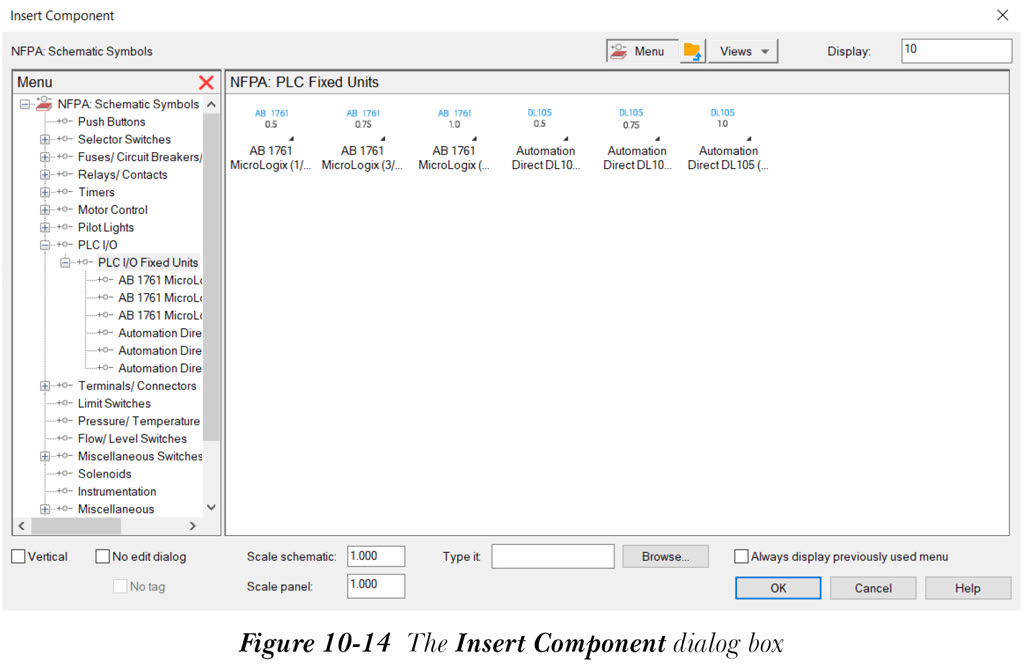

“插入 PLC（完整单元）”工具用于将 PLC 模块作为单个单元插入到图形中。如果您使用此工具将 PLC 模块插入到图形中，梯形图的底层梯级将断开，然后重新连接。使用此工具，您可以将 PLC I/O 点作为完整的 PLC 模块或独立符号插入到图形中。要插入 PLC 模块，请从“原理图”选项卡的“插入元件”面板中选择“插入 PLC（完整单元）”工具；将显示“插入元件”对话框，如图 10-14 所示。

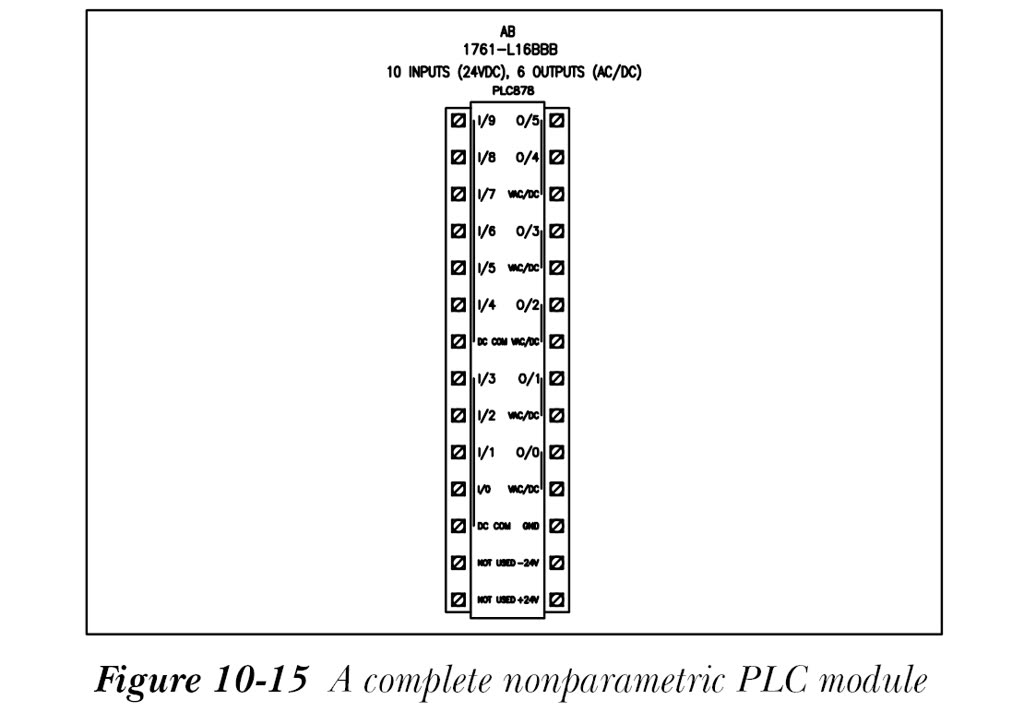

在此对话框中，非参数化 PLC 模块显示在“NFPA: PLC 固定单元”区域中。现在，从“NFPA: PLC 固定单元”区域中选择所需的模块；“插入元件”对话框将消失，系统将提示您指定 PLC 模块的插入点。接下来，指定插入点；将显示“编辑 PLC 模块”对话框。此对话框中的选项将在下一节中详细讨论。在此对话框中输入所需的值并选择“确定”按钮；完整的 PLC 模块将插入到图形中。图 10-15 显示了一个完整的非参数化 PLC 模块。
