端子块特性

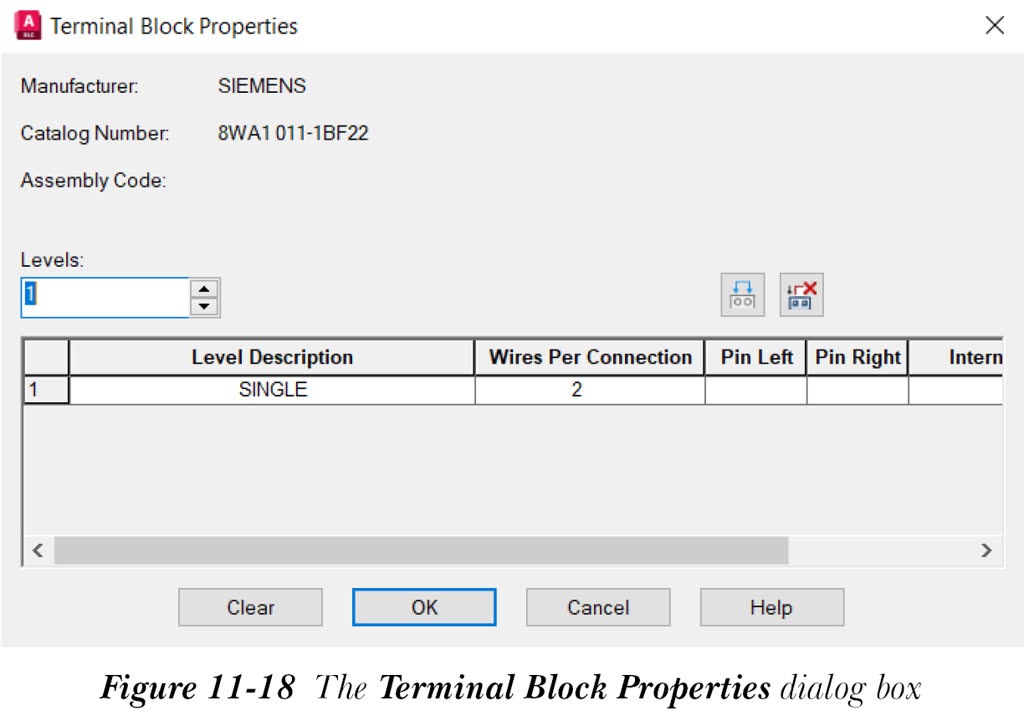

当您从“插入/编辑端子符号”对话框或“面板布局 - 端子插入/编辑”对话框中选择“块特性”按钮时，将显示“端子块特性”对话框，请参见图 11-18。

该对话框用于定义和管理端子块特性。该对话框还用于维护正在编辑的端子的层数。请注意，如果当前图形不是当前项目的一部分，则此按钮将被禁用。接下来将讨论该对话框中的选项。

制造商

编辑端子的制造商将显示在“制造商”字段的右侧。

目录号

编辑端子的目录号将显示在“目录号”字段的右侧。

装配代号

编辑端子的装配代号将显示在“装配代号”字段的右侧。如果已分配给端子，则将显示此代号。

层

在“层”微调框中指定端子的层数。

端子块特性网格

“端子块特性”网格显示端子的层。在该网格中，您可以编辑和管理端子块的特性。接下来将讨论该网格中的不同列。

层描述

在“层描述”列中指定端子块层的描述。此外，此描述将显示在“插入/编辑端子符号”对话框的“特性/关联”区域中。

每连接导线数

在“每连接导线数”列中指定端子连接点的每连接导线数。

左侧引脚

在“左侧引脚”列中指定端子块左侧的引脚编号。

右侧引脚

在“右侧引脚”列中指定端子块右侧的引脚编号。

内部跳线

“内部跳线”显示已在层之间分配的跳线。只有在您使用“分配跳线”按钮分配后，才会显示此跳线。

“分配跳线”按钮用于将跳线分配给所选层。选择层，然后选择“分配跳线”按钮；跳线将插入到层之间，您可以在“内部跳线”列中查看它。

“删除跳线”按钮用于删除分配给所选层的跳线。

在“端子块特性”对话框中指定所需选项后，选择“确定”按钮退出。
