检查、修复和追踪导线及间隙指针

在本节中，您将学习检查、修复和追踪导线及间隙指针的各种方法。

检查和修复间隙指针

功能区：原理图 > 编辑导线/导线编号 >

修改导线间隙下拉列表 > 检查/修复间隙指针

工具栏：ACE:Main Electrical > 插入导线 > 检查/修复间隙指针

或 ACE:Wires > 检查/修复间隙指针

菜单：导线 > 导线编号杂项 > 检查/修复间隙指针

命令：AEGAPPOINTER

检查/修复间隙指针（Check/Repair Gap Pointers） 工具用于在导线线段上添加或修复 Xdata 指针。此工具还用于验证导线间隙/回路两侧的 Xdata 指针。它还会检查其有效性。如果导线间隙/回路两侧的 Xdata 指针无效，则将相应地创建指针。

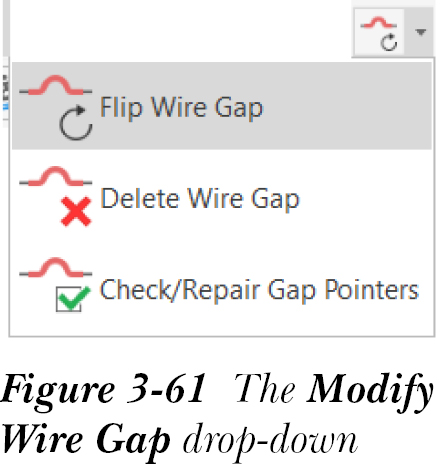

要在导线线段上添加或修复 Xdata 指针，请从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改导线间隙”下拉列表中选择“检查/修复间隙指针”工具，如图 3-61 所示；光标将变为选择框，并提示您选择导线线段。选择导线线段；系统将提示您选择另一根导线线段。接下来，选择导线线段；间隙数据将根据需要添加到导线中。该命令将持续执行，直到您按 ENTER 键。

检查/追踪导线

功能区：原理图 > 编辑导线/导线编号 > 修改导线下拉列表 >

检查/追踪导线

工具栏：ACE:Main Electrical > 插入导线 > 检查/追踪导线

或 ACE:Wires > 检查/追踪导线

菜单：导线 > 导线杂项 > 检查/追踪导线

命令：AETRACEWIRE

检查/追踪导线（Check/Trace Wire） 工具用于检查和突出显示导线网络的导线。此外，此工具还用于解决与短路或未连接导线相关的问题。要检查导线，请从“原理图”选项卡的“编辑导线/导线编号”面板中选择“检查/追踪导线”工具，参见图 3-58；光标将变为选择框，并提示您选择导线线段。选择导线线段，然后按 SPACEBAR 键以选择导线网络的其余导线。一旦选择了导线网络的所有导线，系统将再次提示您选择导线线段。按 ENTER 键退出命令。检查/追踪导线线段的命令序列如下：

选择“检查/追踪导线”工具

检查/追踪导线网络

选择导线线段：选择要检查/追踪的导线线段。

已连接的导线线段端点：显示已连接的导线线段端点。

平移/缩放/所有线段/退出/<空格=单步>：键入 P / Z / A / Q 或按 SPACEBAR 键。

如果在“平移/缩放/所有线段/退出/<空格=单步>”提示下输入 A，则导线的所有线段将同时高亮显示。或者，如果您想逐根导线步进，请按 SPACEBAR 键。

如果您想平移或缩放所选导线，请在命令提示下输入 P 或 Z；已连接的导线线段端点将显示在命令提示下。要退出命令，请在命令提示下输入 Q。

注意

要检查图形或项目中的错误，请从“报告”选项卡的“原理图”面板中选择“DWG 审核”工具；“图形审核”对话框将显示。此对话框中的选项将在第 6 章中讨论。
