使用移动元件工具更改元件位置
菜单：原理图 > 编辑元件 > 修改元件下拉列表
移动元件
工具栏：ACE:Main Electrical > 挪移 > 移动元件
或 ACE:Scoot > 移动元件
菜单：元件 > 移动元件
命令：AEMOVE

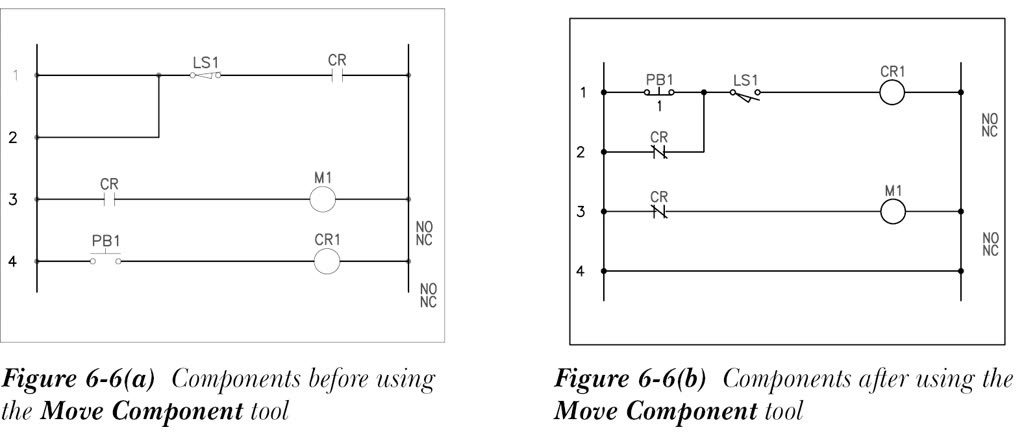

移动元件（Move Component）工具用于将所选元件从其当前位置或导线位置移动到指定位置。为此，请从“原理图”选项卡的“编辑元件”面板中的“修改元件”下拉列表中选择移动元件工具，参见图 6-1；系统将提示您选择要移动的元件。选择该元件；系统将提示您指定插入点。指定元件的插入点；所选元件将移动到指定位置，下方的导线将重新连接，元件标记将自动更新。图 6-6(a) 和 6-6(b) 显示了元件移动前后的状态。
如果您将对象移动到需要更新元件的位置，“元件已移动”对话框将显示，参见图 6-3。此对话框中的选项已在前面讨论过。
